电压互感器和电流互感器交接试验项目说明

互感器:用电磁感应原理,将一次高电压、大电流按定的比例,变成二次低电压、小电流,再按比例折算反映一次电源情况,是电力系统不可缺少的电气设备,对电压进行变换的是电压互感器,对电流进行变换的是电流互感器,统称为互感器

互感器的作用:用于测量、计量、继电保护。与电压互感器配套使用100V交流电压表,与电流互感器配套使用5A交流电流表。

互感器交接试验项目

1、电压互感器 (PT)

实际是降压变压器。不论一次电压多高,二次侧律为100V,它的试验项目和方法类同于变压器,较变压器简单些。

(1)电压互感器试验项目

1)电压互感器线圈直流电阻测试;

2)电压互感器变压比测试:

3)电压互感器接线组别试验;

4)电压互感器线圈绝缘电阻测试:

5)电压互感器交流耐压试验。

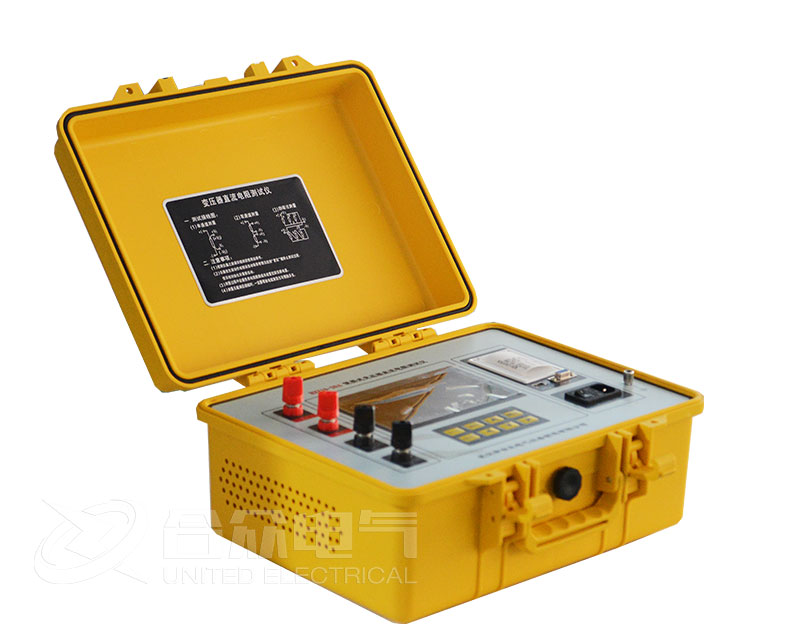

直流电阻测试仪

2、电流互感器(CT)

配电系统中的电流互感器简称为CT,不论一次电流多大,次侧一律为5A,它的试验项目和方法有些类同于变压器

(1) 电流互感器交接试验项目

1)电流互感器线圈直流电阻测试;

2)电流互感器变流比测试:

3)电流互感器极性试验

4)电流互感器线圈绝缘电阻测试:

5)电流互感器交流耐压试验。

试验方法说明:

1)电流互感器线圈直流电阻测试方法同变压器;

2)电流互感器变流比测试

CT一般有两个二次线圈,误差较大的是3级继电保护绕组,误差较小的是0.5级。测量和计量绕组测试时,可采用变比电桥测试,测量变流比误差和相角误差即比差和角差。在采用比较法测试时,标准电流互感器的精度要求要达到0.2级以上。二次侧和一次侧电流表要求等级用0.5级表,型号误差尽量一致。三块表的读数要同步,电源的波动要小,次大电流调整时动作要快。否则测量结果不准确。

3)电流互感器极性测试

电流互感器极性试验的方法很多,用直流法很简单实用,就是绕组找同名端。将电池正极瞬间点接在一次绕组上,二次线圈接直流毫安表或毫伏表,通过观察表针的指向确定同名端当表正向摆动时,电池正极和表正极接线端为同名端。

4)电流互感器线圈绝缘电阻测试用2500V数字兆欧表分别测量次对二次和二次之间的绝缘电阻方法同变压器。

5)电流互感器交流耐压试验试验方法同变压器。
