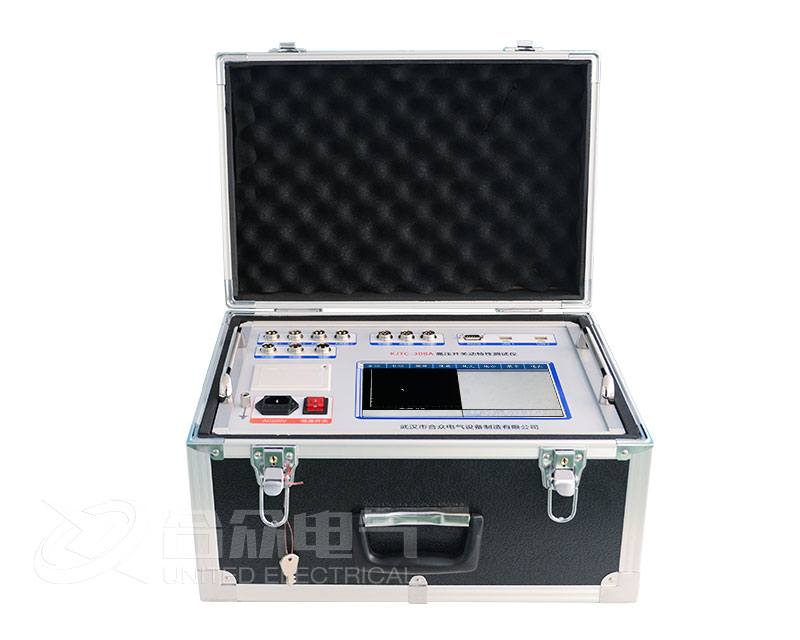

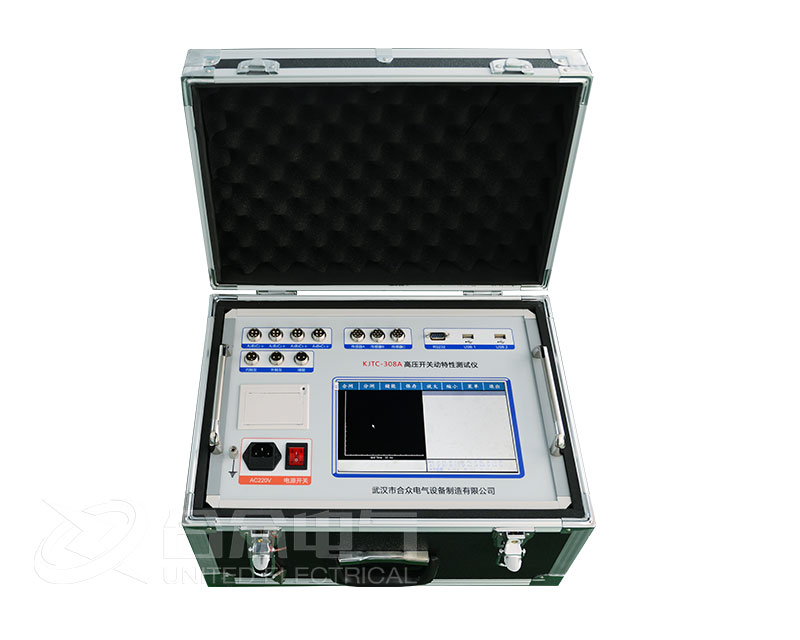

一、产品概述：

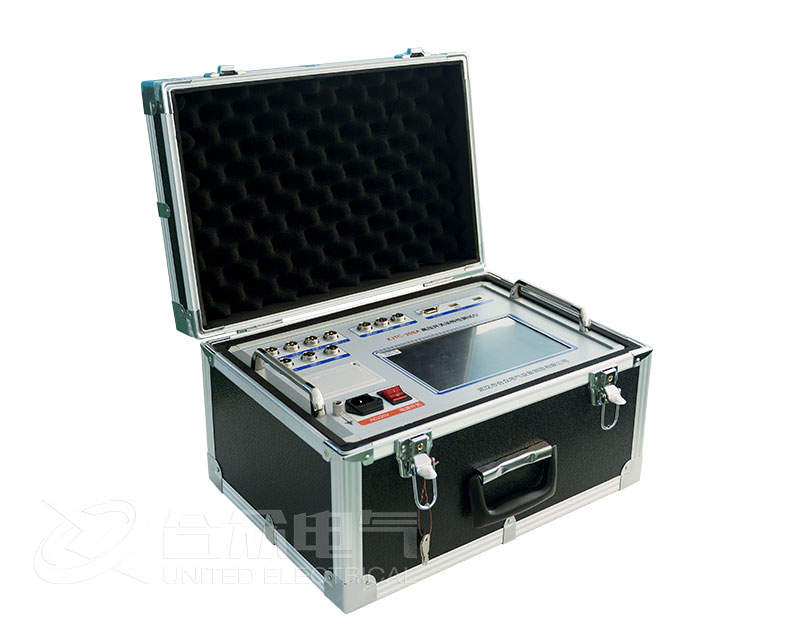

KJTC-308A高压开关特性综合测试仪，断路器动特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
产品别称：高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关参数测试仪、开关仪。
二、产品特点：

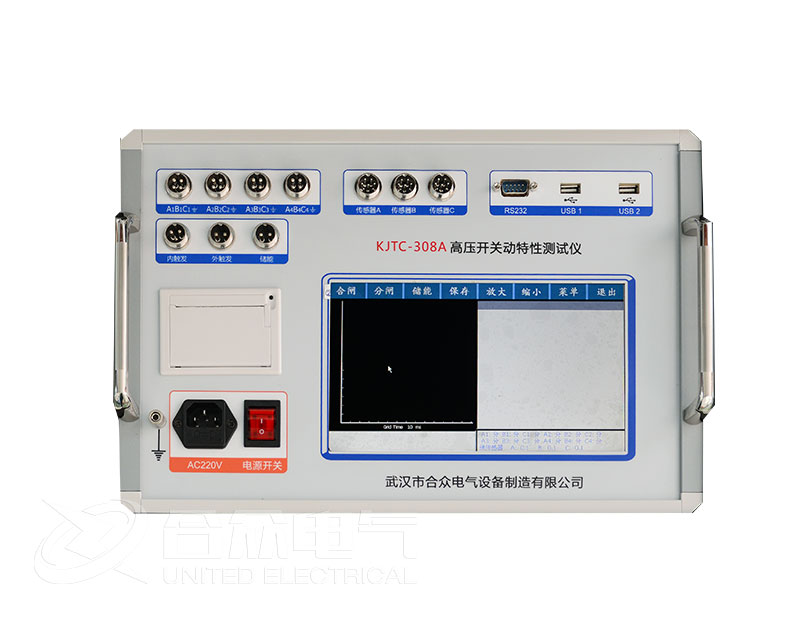

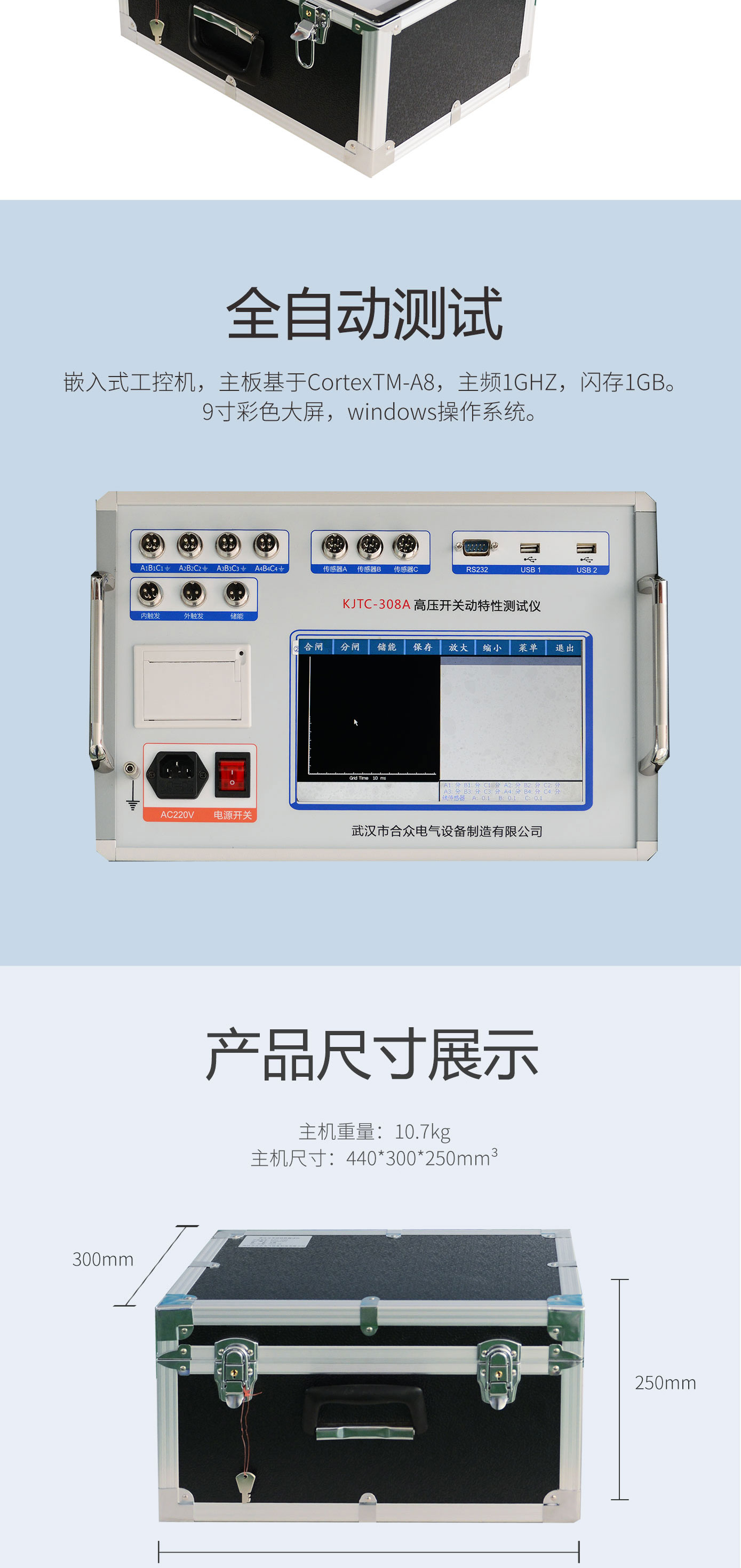

1、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。9寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC6～270V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器、激光传感器（选配）以及支架、专用固定多功能接头，安装极为方便，简捷。

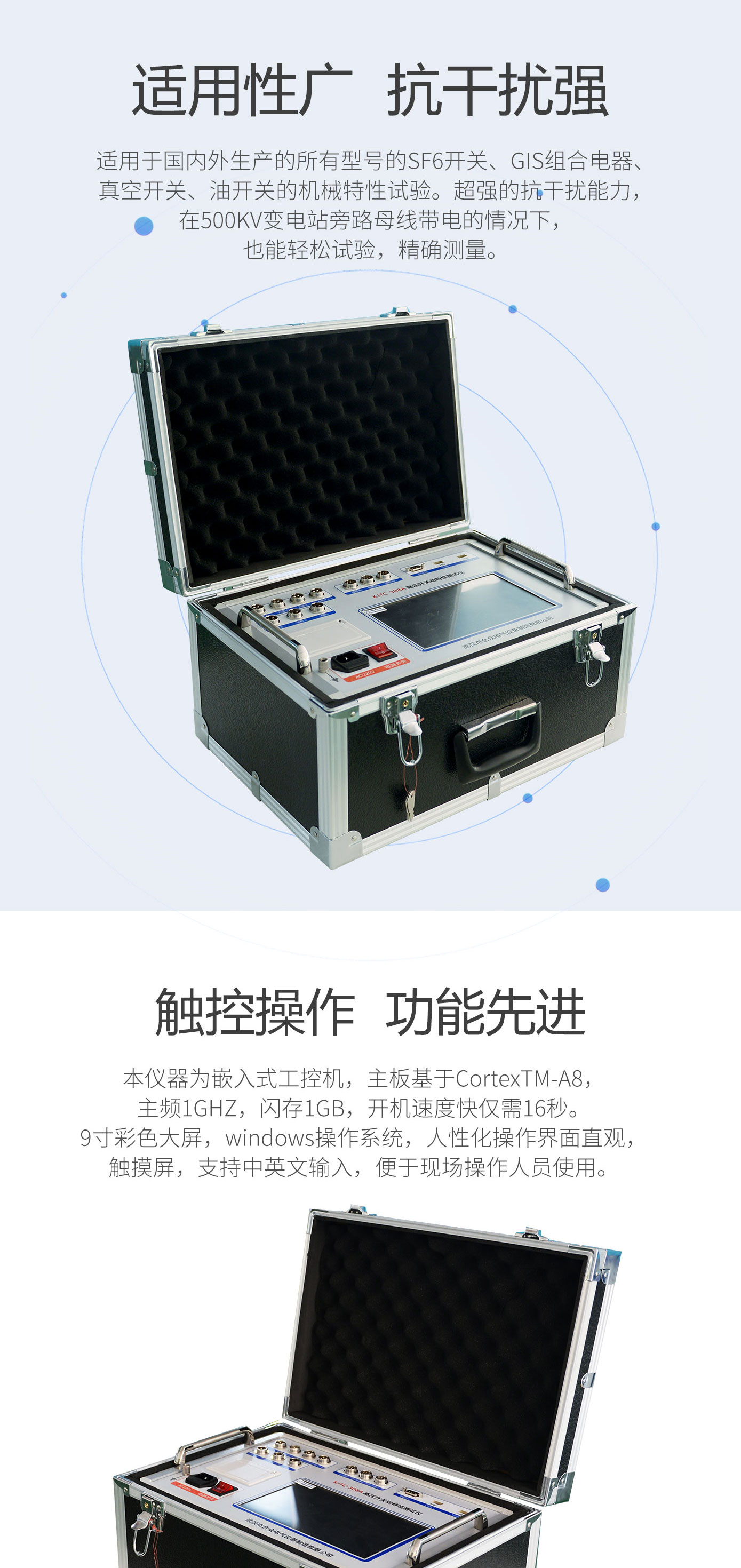

5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形，测试数据和图形同屏显示，速度可进行再计算，无需再测试。
7、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备2个USB接口，可接鼠标操作仪器，可直接把数据保存到U盘，上传到计算机进行分析、保存。RS232接口联机操作（选配）、WIFI操作选配。
9、同时可测12路金属触头断口、6路主断口和6路辅助断口、1路速度(3路速度选配)。
10、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、内部抗干扰电路可满足500KV变电站内可靠使用。
1、时间测量：
12路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差
合闸（分闸）弹跳时间（弹跳次数）
不同期测试范围：0.10ms～99ms，分辨率：0.01ms；
内触发测试范围：0.10ms～999ms，分辨率：0.01ms；
1000ms～9999ms，分辨率：0.1ms；
10000ms～200000ms，分辨率：1ms。
外触发测试范围：0.01ms～200s
在1000ms以内准确率：0.05%±1个字
2、速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
3、测速范围：1mm传感器 0.01～25.00m/s；
0.1mm传感器 0.001～2.50m/s；
345°角度传感器 0.01～25.00m/s。
激光传感器0.01～15.00m/s。
4、行程测量：动触头行程（行程）（3路行程测量选配）
接触行程（开距）
超行程
过冲行程或反弹行程
5、测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
旋转传感器：345°，测量范围：0-1000mm，分辨率:0.08°。此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。
加速度传感器测量范围：0-300mm，分辨率:0.1mm。
6、线圈电流：最大电流20A，分辨率：0.01A。
7、线圈电阻测量范围：0～2000Ω，分辨率：0.01Ω。
8、仪器电源：AC220V ± 10%；50Hz ±10%。
9、直流电源输出：DC6～270V连续可调，DC24V≤15A（短时），DC220V≤ 20A(短时)。
10、外触发触发电压：AC/DC10-300V，电流≤120A
11、隔离开关测量范围：
1）电压输出：DC6～270V（可调）；
2）电源输出时间：0.01-20秒（可设置）；
3）断口信号最大采集时间为200秒；
4）可测断口合、分闸时间、三相不同期、弹跳时间及次数。

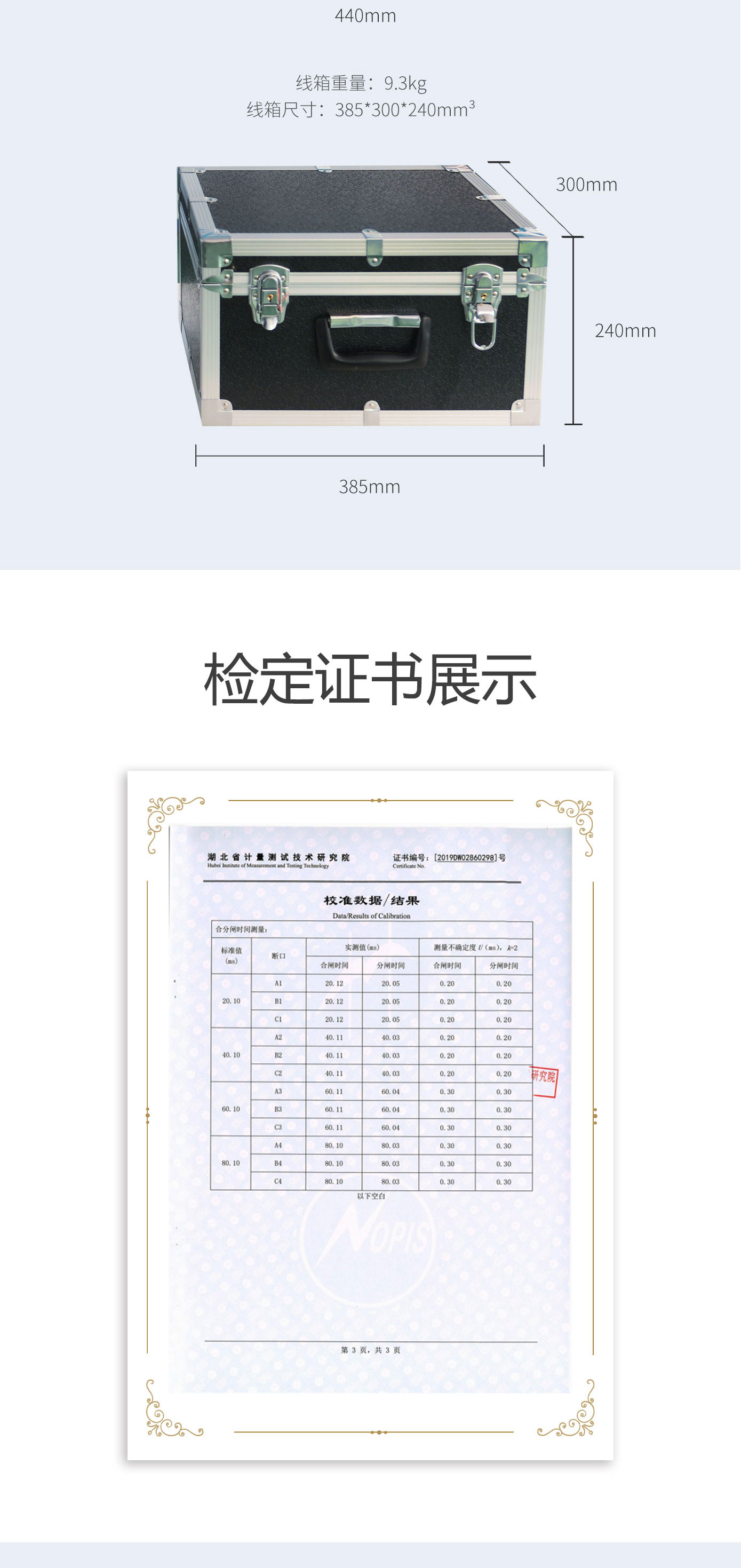

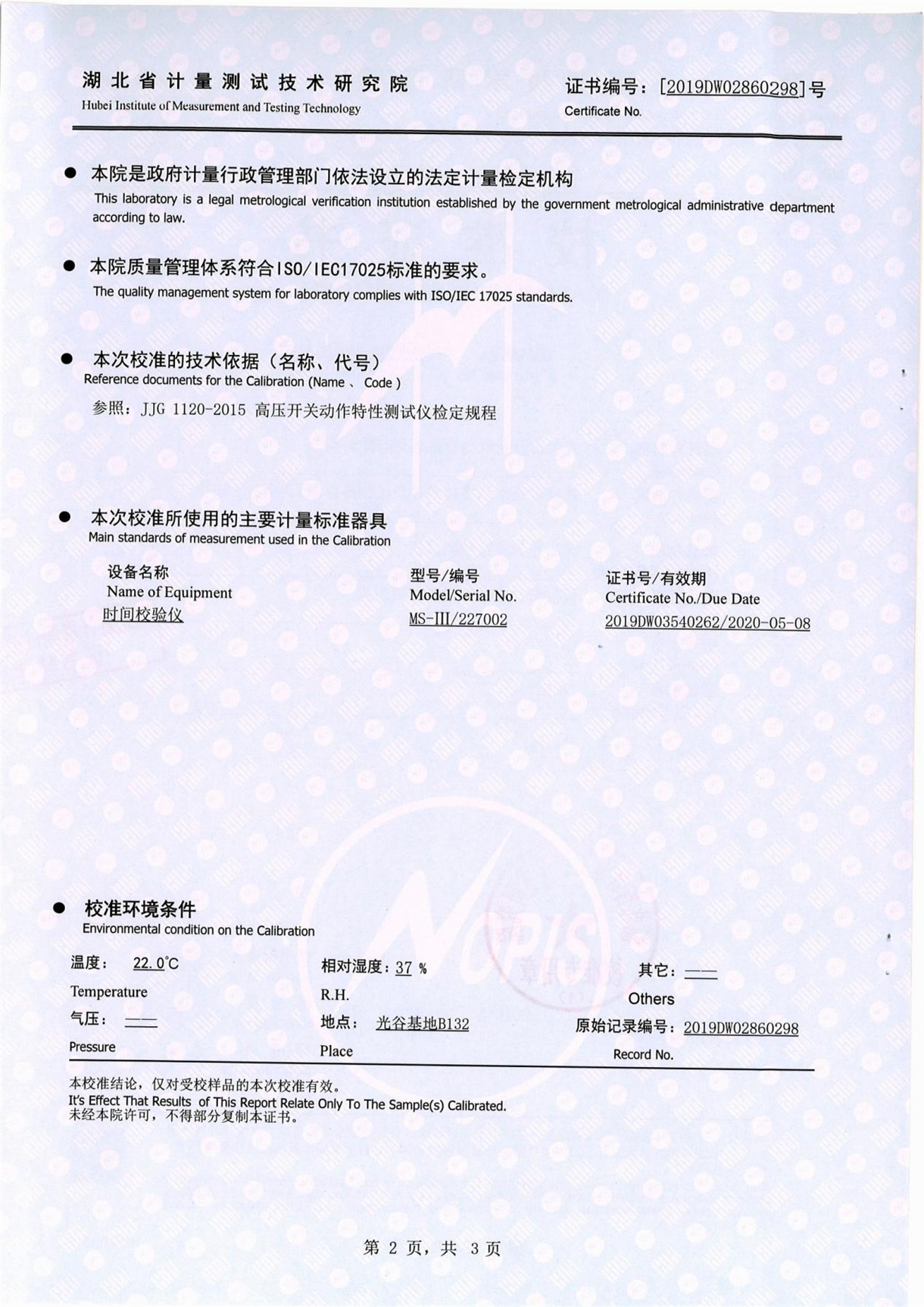

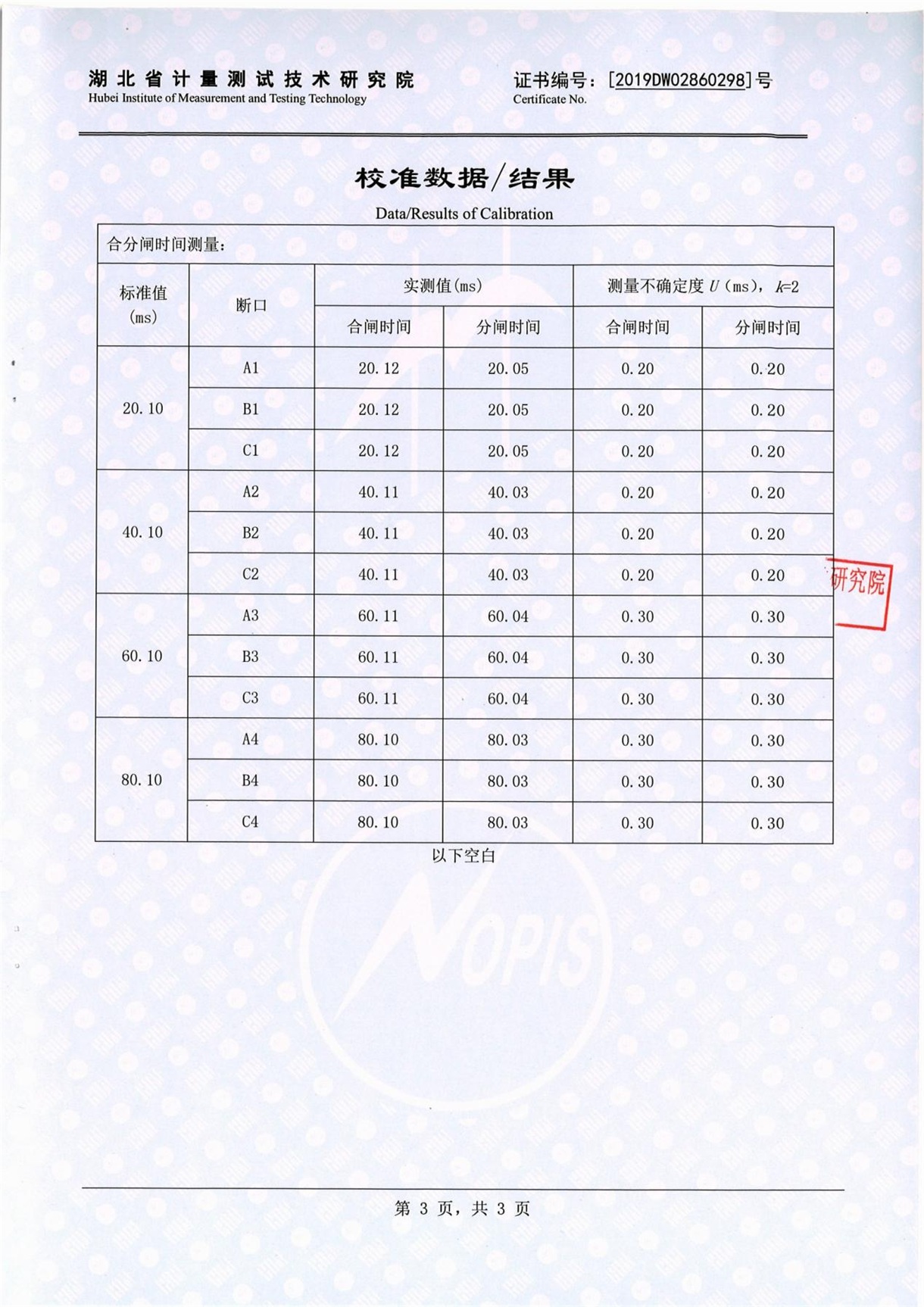

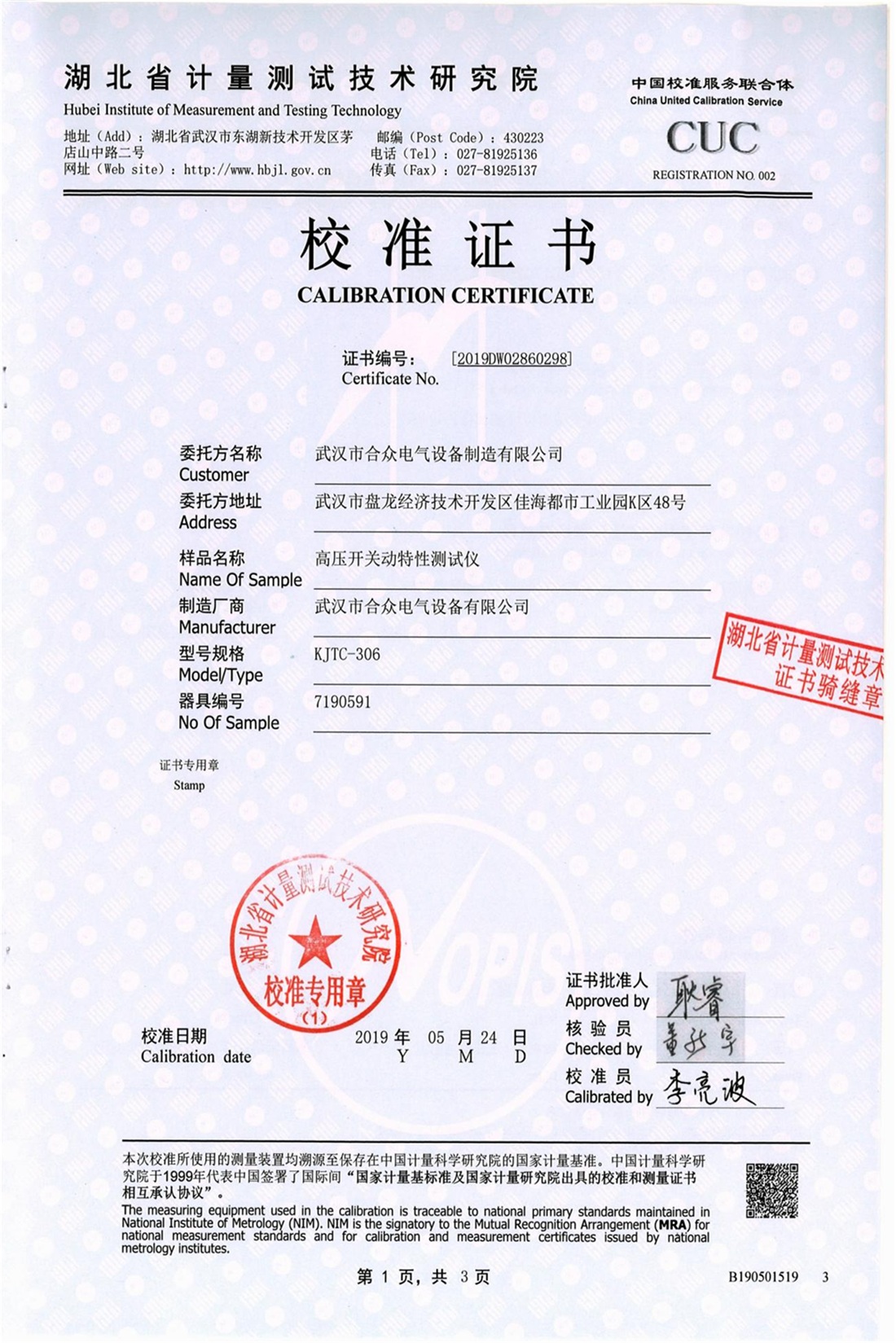

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
1、时间测量：
12路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差
合闸（分闸）弹跳时间（弹跳次数）
不同期测试范围：0.10ms～99ms，分辨率：0.01ms；
内触发测试范围：0.10ms～999ms，分辨率：0.01ms；
1000ms～9999ms，分辨率：0.1ms；
10000ms～200000ms，分辨率：1ms。
外触发测试范围：0.01ms～200s
在1000ms以内准确率：0.05%±1个字
2、速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
3、测速范围：1mm传感器 0.01～25.00m/s；
0.1mm传感器 0.001～2.50m/s；
345°角度传感器 0.01～25.00m/s。
激光传感器0.01～15.00m/s。
4、行程测量：动触头行程（行程）（3路行程测量选配）
接触行程（开距）
超行程
过冲行程或反弹行程
5、测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
旋转传感器：345°，测量范围：0-1000mm，分辨率:0.08°。此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。
加速度传感器测量范围：0-300mm，分辨率:0.1mm。
6、线圈电流：最大电流20A，分辨率：0.01A。
7、线圈电阻测量范围：0～2000Ω，分辨率：0.01Ω。
8、仪器电源：AC220V ± 10%；50Hz ±10%。
9、直流电源输出：DC6～270V连续可调，DC24V≤15A（短时），DC220V≤ 20A(短时)。
10、外触发触发电压：AC/DC10-300V，电流≤120A
11、隔离开关测量范围：
1）电压输出：DC6～270V（可调）；
2）电源输出时间：0.01-20秒（可设置）；
3）断口信号最大采集时间为200秒；
4）可测断口合、分闸时间、三相不同期、弹跳时间及次数。
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
