高压开关动特性测试仪 KJTC-306 断路器动特性测试仪-武汉市合众电气

一、产品概述：

机械特性参数是判断断路器性能的重要参数之一。KJTC-306高压开关动特性测试仪，断路器动特性测试仪，是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

产品别称：高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关参数测试仪、开关仪。

二、产品特征：

1、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

2、超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

3、加速度传感器(选配)，直线传感器，旋转传感器，安装极为方便、简捷。

4、开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

5、主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

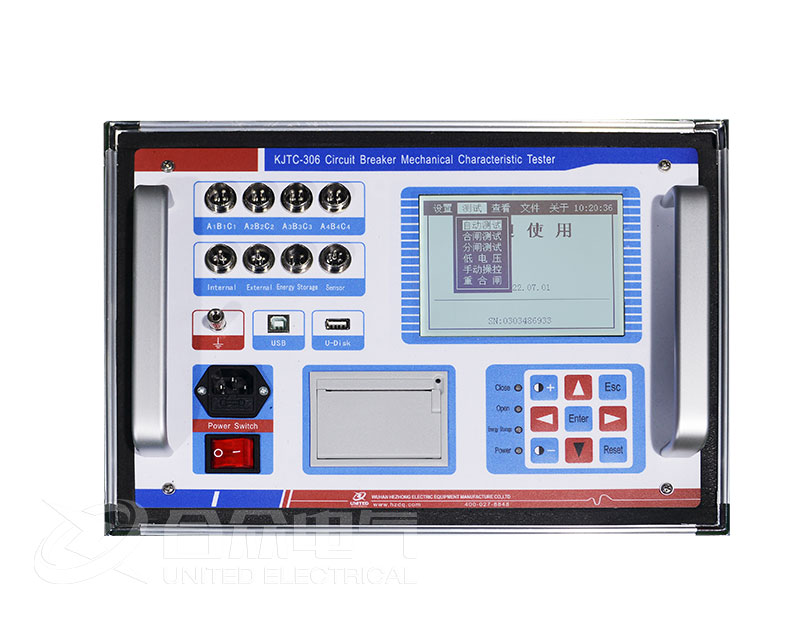

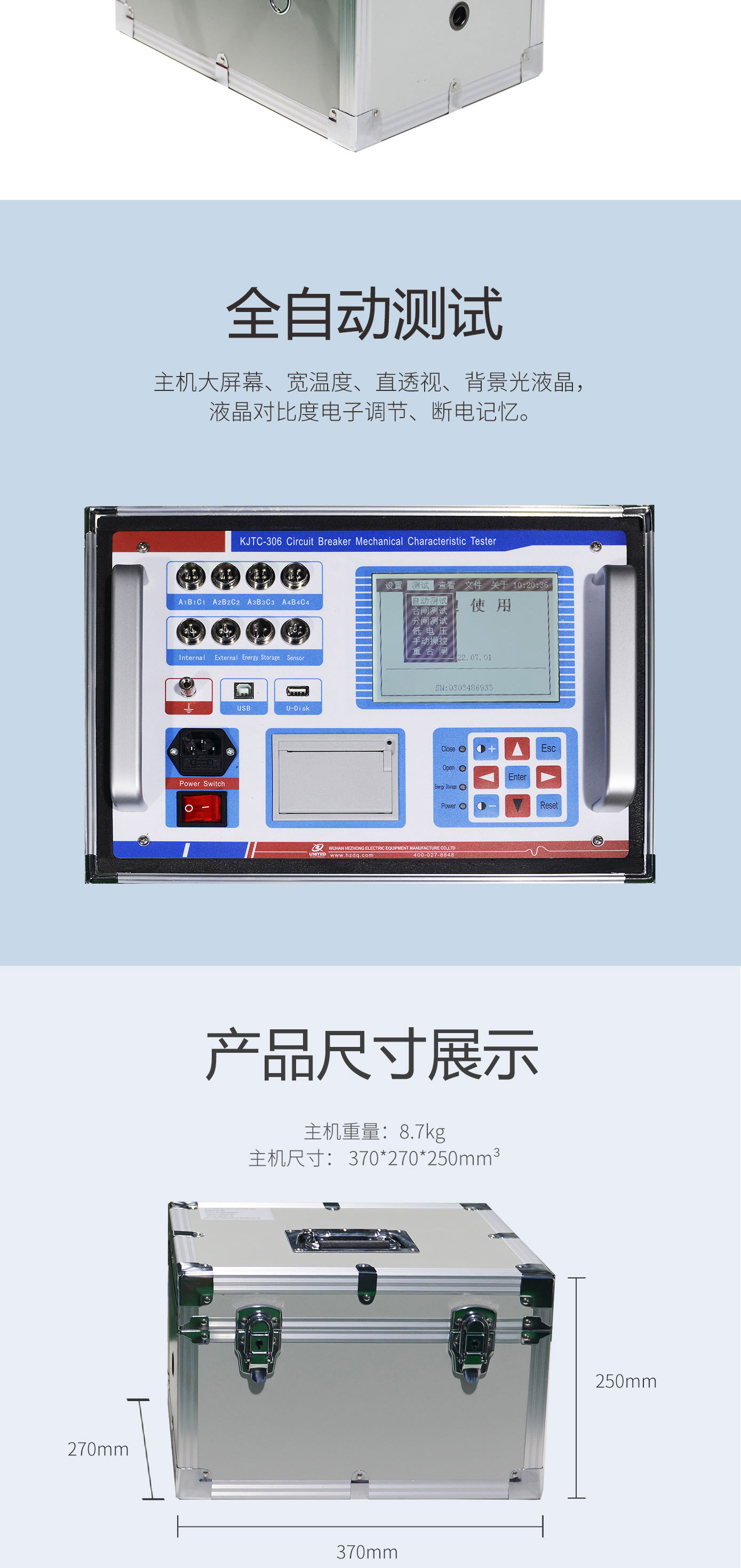

6、主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

7、中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

8、动特性测试仪配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

9、刚分、刚合速度选择及自定义功能，根据需要设定，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。

产品参数

1、使用环境

输入电源：220V±10% 50Hz±10%

大气压力：86～106kpa

温度：－10～40℃

湿度：≦80%RH

2、安全性能

绝缘电阻＞2MΩ

介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

3、基本参数

时间：量程 20000.0ms 最小分辩率 0.01ms

误差 ① 200ms 档位 0.01ms±2个字

② 2000ms 档位 0.1ms±2个字

③ 20000ms 档位 1ms±2个字

速度：量程 20.00m/s 分辩率 0.01m/s

误差 ① 0-2m/s以内 ±0.1m/s±1个字

② 2m/s以上 ±0.2m/s±1个字

4、行程

	量程	分辩率	误差
真空断路器	50.0mm	0.1mm	0.1±1个字
SF6断路器	300.0mm	1mm
少油断路器	600.0mm	1mm

电流：最大量程 20.00A 分辩率 0.01A

输出电源：DC 0～300V数字可调/20A（瞬时工作），分辨率1V。

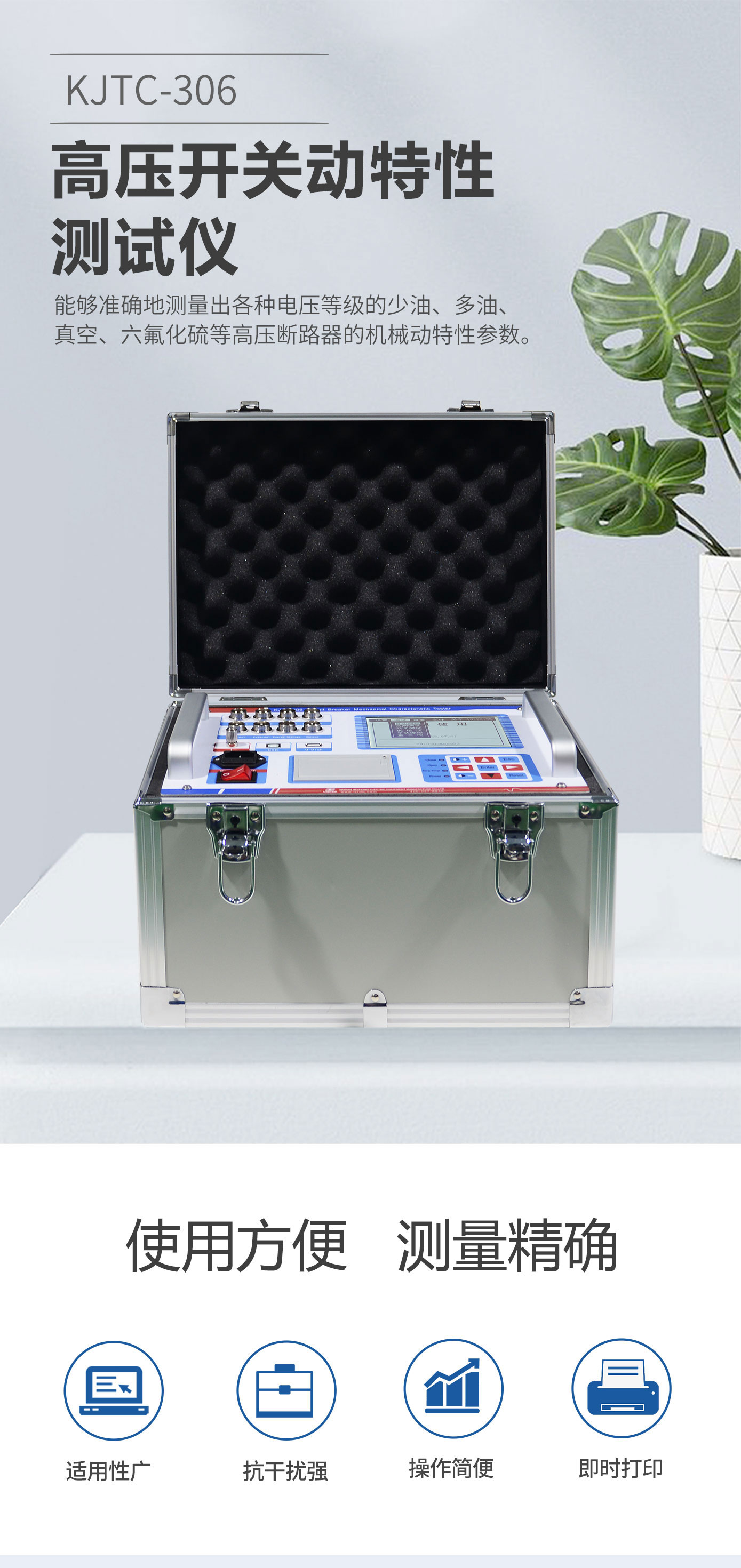

产品彩页

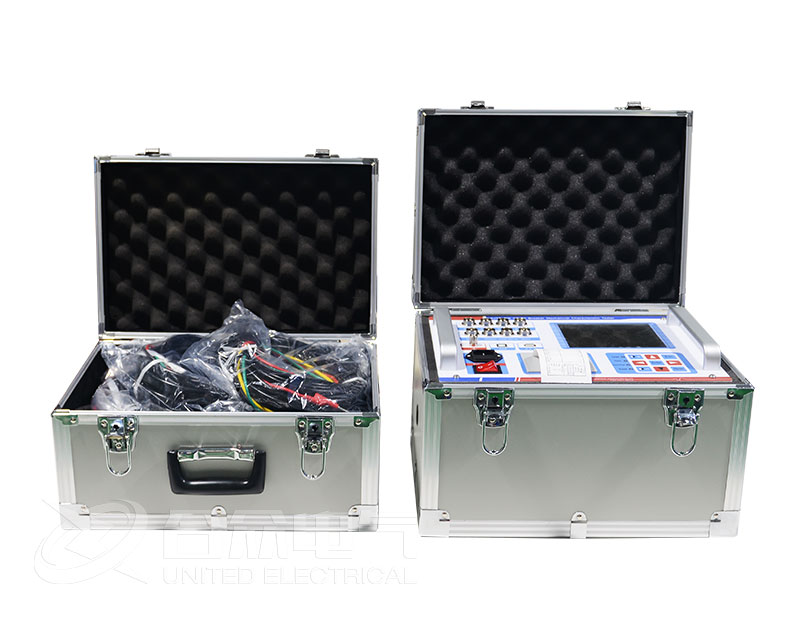

产品附件

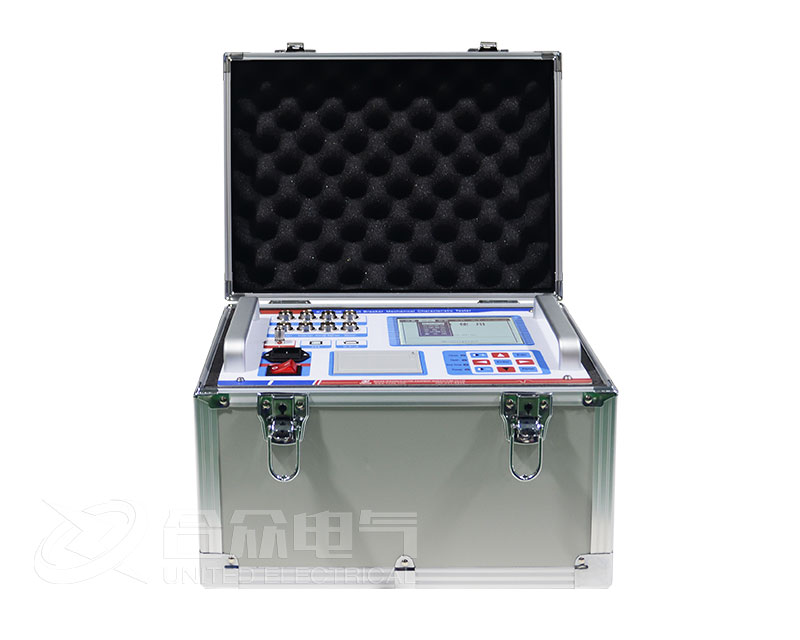

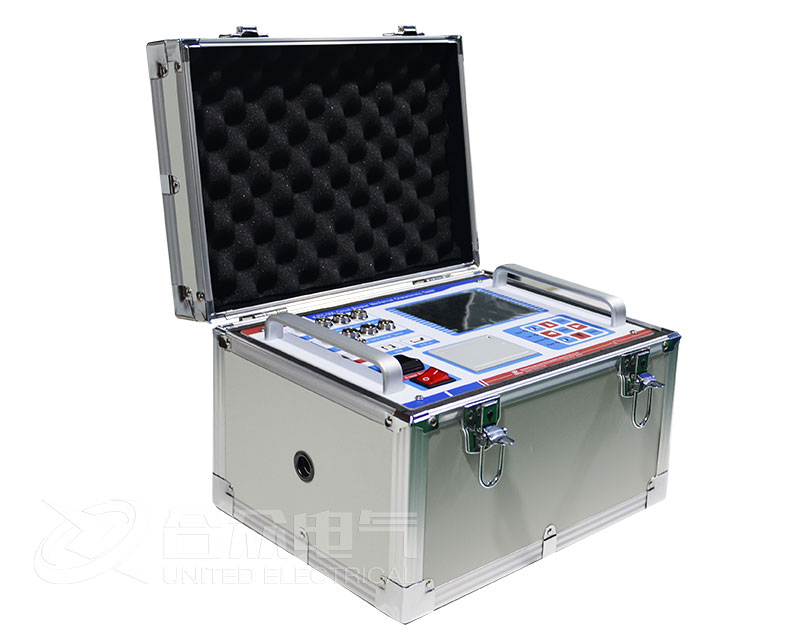

产品图集

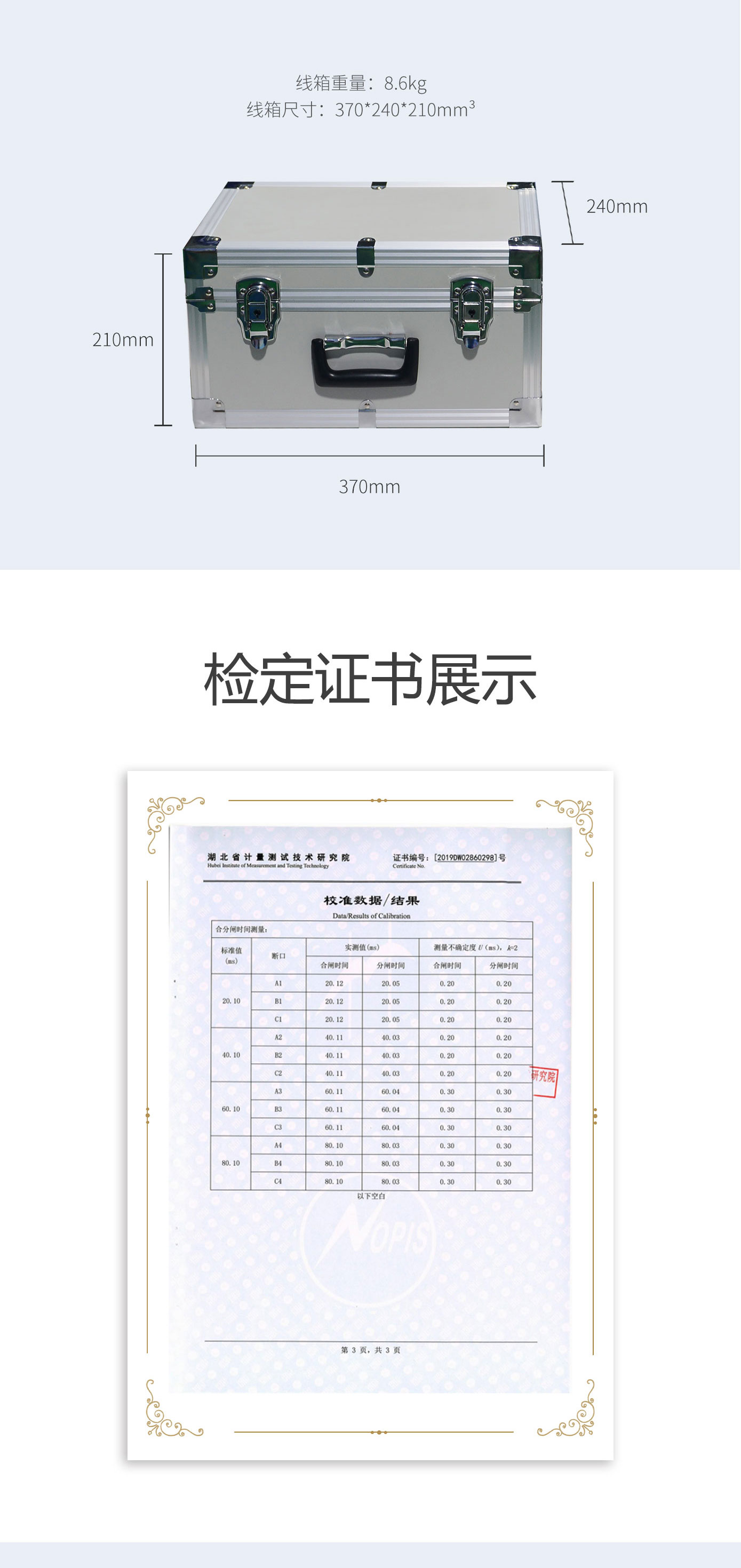

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

高压开关动特性测试仪证书

售后保障

我们将严格按照《质量及售后服务承诺书》执行相关产品服务，切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!

我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！

注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问，欢迎致电：400-027-8848。
