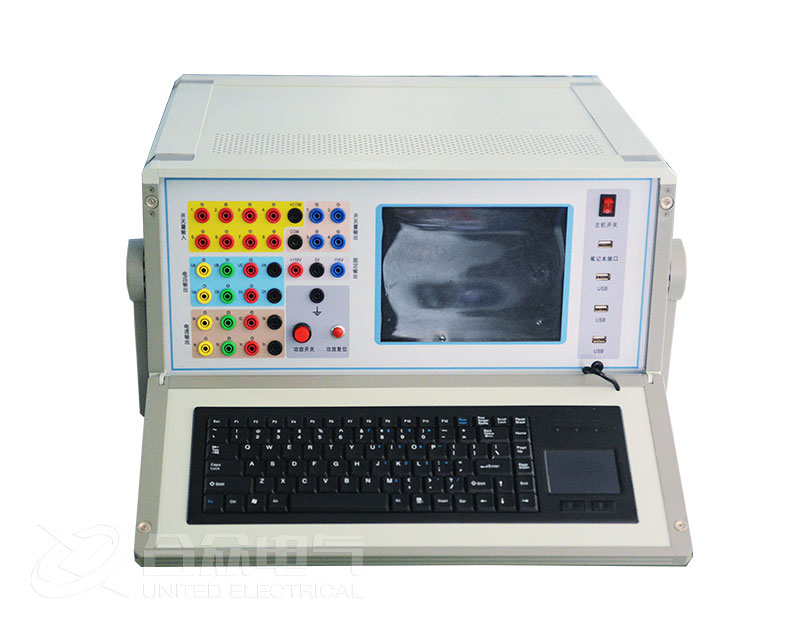

继电保护测试仪整租试验测试步骤

测试步骤1：设置阻抗参数

在界面的左上角为整组试验的阻抗参数设置区：

Z：极坐标形式的幅值；

φ：极坐标形式的角度；

R：直角坐标形式的电阻；

X：直角坐标形式的电抗；

Kr、Kx：用于计算零序补偿系数(Kr/Kx)，如果定值所给的参数形式与此不同，可按如下公式进行转换：

Rr=(R0/RI -1)/3

RX=(X0/X1-1)/3

如果定值单中不是给出电阻和电抗的值，而是正序和零序阻抗，以及正序和零序灵敏角，则应将它们转换成电阻和电抗，再代入上述公式进行计算；对某些保护以Ko、φ方式计算的，如果φ(Z1)=φ(Z0)， 即PS1=PS0， 则Ko为一实数，此时需设置Kr=Kx=Ko。

测试步骤2：设置Ux参数

Ux 是特殊相，可设定输出+310、-3L0、+√3×3U0、-√3×3U0、检同期12检同期Ub、检同期Uc、检同期Ubc、检同期 Uca、检同期Uab。前4种3UO的情况， Ux 的输出值由当前输出的 Ua、Ub、Uc组合出的3U0成分乘以各系数得出，并跟随其变化。若选等于某检同期抽取电压值，则在测试线路保护检同期重合闸时， Ux用于模拟线路侧抽取电压。以检同期 Ua 为例，在断路器合上状态， Ux 输出值始终等于母线侧Ua， 在保护跳闸后的断开状态，Ux 值则等于所设定的检同期电压值，该值可以设定为与此刻的 Ua数值或相位有差，用以检验保护在此种两侧电压有差的情况下的检同期重合闸情况。

测试步骤3：设置其他试验参数

在界面的右上角为整组试验其他试验参数设置区：

额定电压：在额定状态时输出的电压值，一般为57.735V；

额定频率：在试验时输出的频率值，一般为50Hz；

负荷电流幅值：在额定状态时输出的电流值；

负荷电流相角：以电压为参照，负荷电流相对于电压的角度偏移；短路起始时刻：需要控制短路起始时刻参考相电压的相角即合闸角时，可选择“合闸角固定”，并输入合闸角度；不需要控制时选择“合闸角随机”，则随机给出合闸角；

合闸角：故障瞬间合闸参考相电压的相角，由于三相电压电流相位不一致，合闸角与故障类型有关，一般以该类型故障的参考相进行计算：单相故障以故障相、两相短路或两相接地以非故障相、三相短路以A相进行计算；

短路阻抗倍数：为nד整定阻抗”，以此值作为短路点阻抗进行模拟。一般按0.95或1.05倍整定值进行检查。如果不满足，也可以0.8或1.2倍整定值进行检查。

测试步骤4：设置故障时间

试验时间：故障开始到试验结束之间的时间限制，一般地，应保证保护在该时间内可以完成整个“跳闸→重合→再跳闸”的过程；故障前时间：在输出故障前输出额定值的时间；

跳闸延时：模拟断路器的跳闸动作时间，测试仪根据开入量的连接，一旦接受到保护的跳闸信号，经过“跳闸延时”后，方进入跳闸后的电压电流状态；

合闸延时：模拟断路器的合闸动作时间，测试仪根据开入量的连接，一旦接受到保护的合闸信号，经过“合闸延时”后，方进入合闸后的电压电流状态。

测试步骤5：设置系统参数

故障性质：选择“瞬时性”故障时，测试仪在整个试验过程中只输出一次故障量，当测试仪接收到保护的动作信号，或者达到所设置的“故障持续时间”后，停止输出故障量，而转为输出正常的电压、电流，之后即便接收到其它开入量信号，测试仪仍然维持正常量输出不变；选择“永久性”故障时，测试仪按以下顺序输出：开始试验(输出正常量)输出界面上所设置的第一次故障量——接收到保护跳闸动作信号(输出正常量)——接收到重合闸动作信号(再次输出界面上所设置的故障量，如果模拟的是转换性故障，则故障相别可能与第一次不同)——再次接收到保护跳闸动作信号(再次输出正常量，并不再改变，等待人工停止试验)；如果需要对保护的后加速功能进行试验，一般应选择永久性故障；控制方式：以何种方式触发故障，
时间控制在输出故障前时间的额定值后自动进入故障状态；手动控制单击界面上的“触发故障”按钮，或按下F4快捷键，进入故障状态；

GPS控制将GPS时钟与主机相连，对时完成后，设置触发时刻，时间到后自动触发故障。

PT安装位置：PT安装在“母线侧”时，测试仪接到跳闸信号后仍然给出三相额定电压；PT安装在“线路侧”时，测试仪接到跳闸信号后输出电压为零；一般地，220KV 以下的保护， PT 位于母线侧；

跳闸方式：用于定义开入量A、B、C三端子是作为“跳A”、“跳B”、“跳C”端子还是“三跳”端子。若设为“分相跳闸”时，则单相故障时可以模拟只跳开故障相。即这种情况下，“跳A”、“跳B”、“跳C”哪几个信号到，模拟哪几相跳开；若设为“三相跳闸”时，则不管哪个开入量收到信号，三相均同时跳开。

在将“故障设置”中的“转换性故障”选项打上了勾后，则可以进入“转换性故障设置”属性页中对转换性故障进行参数设置。

故障类型：程序提供了11种故障类型，包括A、B、C接地，AB、BC、CA相间短路， AB、BC、CA两相接地，三相短路；

故障方向：可设置为正向故障或反向故障；

短路电流：短路故障时，流经保护安装处的故障相电流；

转换性故障：选择后可设置转换性故障；

转换时刻：从第一次进入故障时刻起至发生转换性故障时的时间。
