1、调压部分接线及原理

调压部分由控制部分和试验变压器组成。控制部分是由接触式调压器及其控制、保护、测量、信号电路组成。试验变压器由低压绕组、高压绕组、仪表绕组三部分组成。

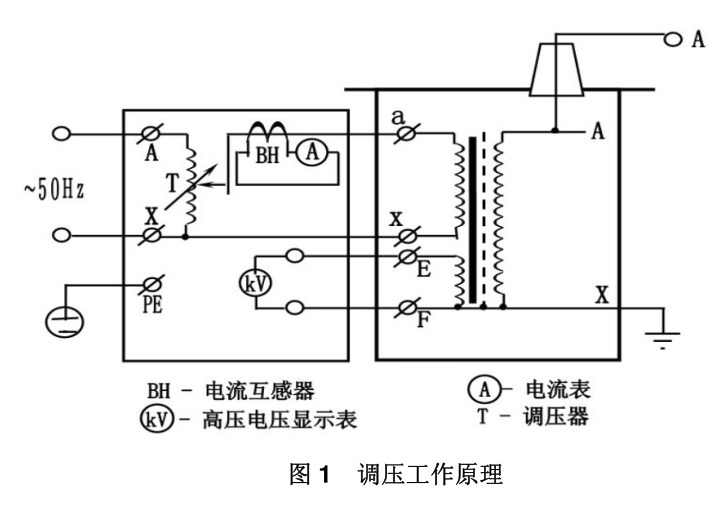

试验变压器为交直流两用时，试验变压器配置了高压硅堆(油变、气变为内置，干变为外置)，高压可输出交流和直流。输出交流时，要求接入短路杆(油变、气变)或去掉外置硅堆(干变)；输出直流时，要求拧出短路杆(油变、气变)或加上外置硅堆(干变)通过接入工频电源，调节调压器，以获得所需要的试验高压电压值。其工作原理见图1：

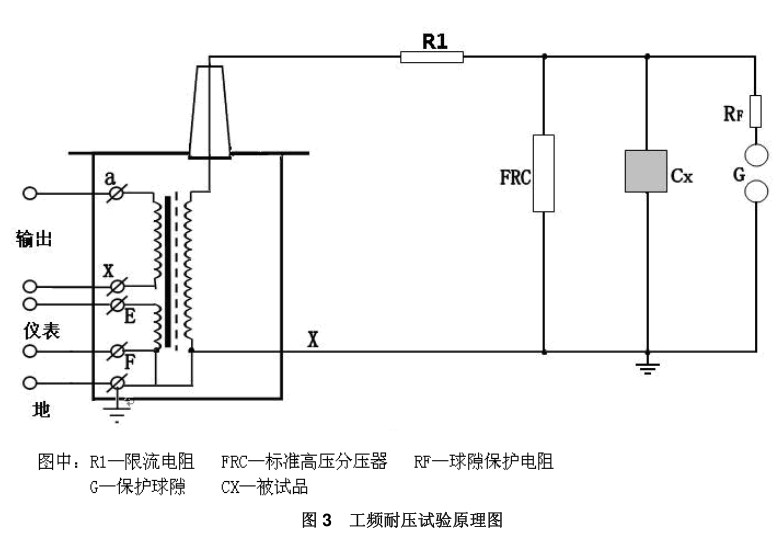

做耐压试验时，控制部分、变压器的接地端及高压尾必须可靠接地。有条件的情况下，做工频耐压试验请加上限流电阻、标准高压分压器、球隙保护电阻及保护球隙，如图3：

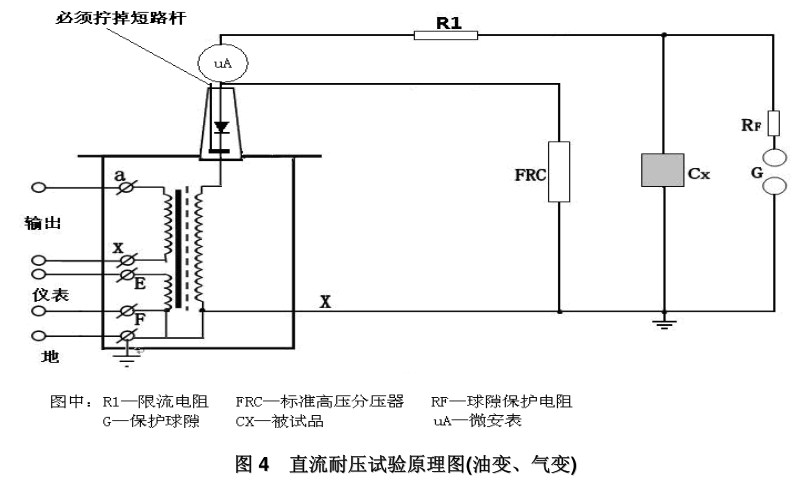

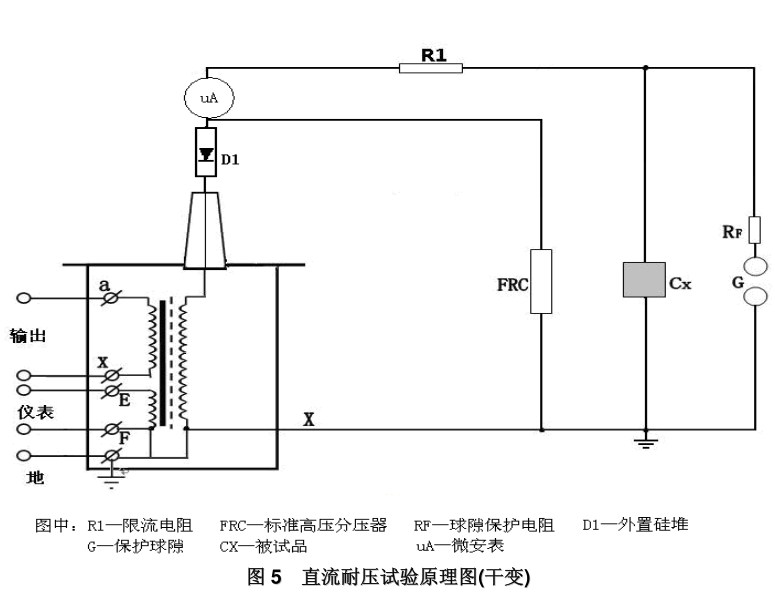

做直流耐压试验请另外加上微安表，微安表必须接在硅堆和被试器之间，油变或气变一般拧在高压头上面(要求拧出短路杆)，干变拧在外置硅堆上面；为了更准确显示高压直流泄漏电流，请将分压器的高压线接在微安表和硅堆之间，(油变、气变)如图4，(干变)如图5。

耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取 0.5~1Q/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Q/V(试验电压)。常用水电阻作为限流电阻，管子长度可按 150kV/m 考虑，管子粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。

球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110%~120%)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Q/V(试验电压)选取。

在工频耐压试验中，低电压侧测量电压(仪表电压)不是非常准确的，其原因是由于试验变压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。

工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入标准高压分压器来测量电压。
