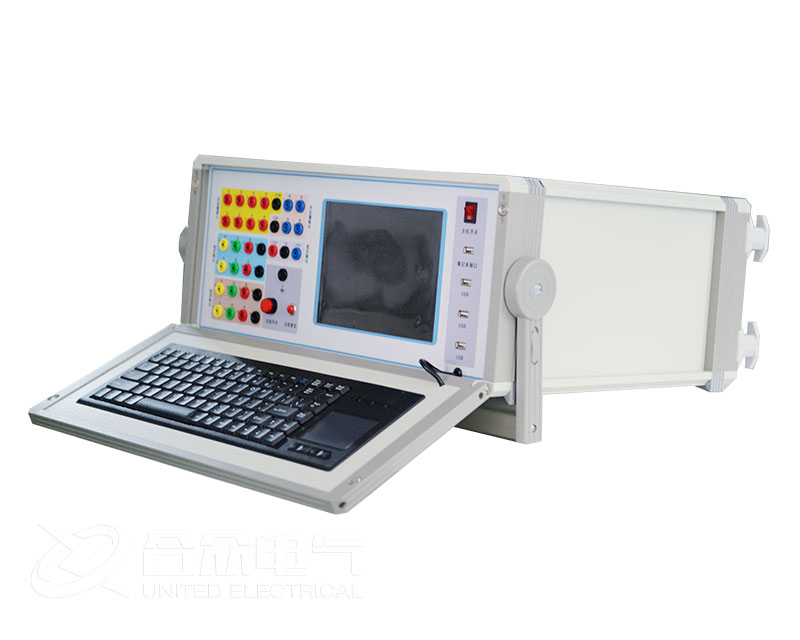

继电保护测试仪现场试验测试操作步骤

继电保护测试仪递变试验可以测试电压、电流、功率方向等各类交流型继电器的动作值、返回值、灵敏角、动作时间，以及阻抗继电器的记忆时间等；测试直流电压继电器、直流电流继电器、中间继电器等各类直流型继电器的动作值和返回值；测试直流电压继电器、直流电流继电器、中间继电器以及时间继电器等各类直流型继电器的动作时间；测试单个常规继电器的动作值、返回值以及动作时间。

继电保护测试仪测试操作步骤：

测试步骤1：选择输出通道

测试步骤2：设定输出参数

设置输出相为直流或交流基波——20次谐波：

各输出相的幅值、相位初始值及其变化步长设定：

当需要使用的输出相被选择后，可以设定各输出相的起始参数，比如幅值、相位，接着可以设定幅值的变化步长和相位的变化步长。一旦通道的输出达到最大值或最小值后，如果试验还没有停止，通道继续保持最大或最小输出，不再递增或递减。

在试验过程中，“初始幅值”“幅值步长”“初始相位”和“相位步长“均可在线编辑，极大地提高了试验的灵活性和系统的适用性。

关于Ux设置的说明

Ux 为第四路电压通道，在绝大多数试验模块中作为同期电压信号。只有在Ua、Ub、Uc都被选中，且都为交流基波输出时， Ux才能被选中。Ux只能输出交流信号。Ux共有五种输出模式：

+300 三相交流电压的矢量和；

-310 三相交流电压矢量和的反相输出；

+√3×3Uo √3倍的三相交流电压的矢量和；

-3×300√3倍的三相交流电压矢量和的反相输出；

自定义用户可设定 Ux 的幅值和相位但不能改变，因此没有幅值和相位的步长设置。

交流输出的频率，只有当用户设置的输出通道中至少有一路不为直流时，用户才可以设置输出频率，频率设置只对交流通道有效。

测试步骤3：设置试验控制方式

在菜单“操作”一>“运行设置”中可设置试验中的控制方式。

手动控制：试验运行时完全由操作人员来进行手动控制；

自动递增：试验运行时软件将根据用户设置的步长自动递增；

自动递减：试验运行时软件将根据用户设置的步长自动递减；

动作后停止：开入量接收到动作信号后立即停止试验；

动作后返回：开入量接收到动作信号后向初始值进行递变；

动作后继续：开入量接收到动作信号后不采取任何动作继续进行试验；间隔时间：自动变化时，每次变化之间的时间。

测试步骤4：开始试验确认连线无误后，单击“开始试验”按钮或键盘上的F2快捷键，开始试验。

试验过程中，如果设置的是“手动控制”，则在试验中可用鼠标单击“输出递增”按钮或按继电保护测试仪键盘上的F5快捷键，各使用通道的幅值、相位和输出频率均按照用户设置的变化步长同时递增；单击“输出递减”按钮或按键盘上的F6快捷键，各使用通道的幅值、相位和输出频率均按照用户设置的变化步长同时递减。若有开入量接点状态改变，则程序将在信息栏中显示状态改变的开入量、动作时间、动作时的频率、所使用的输出通道动作时的幅值和相位。
