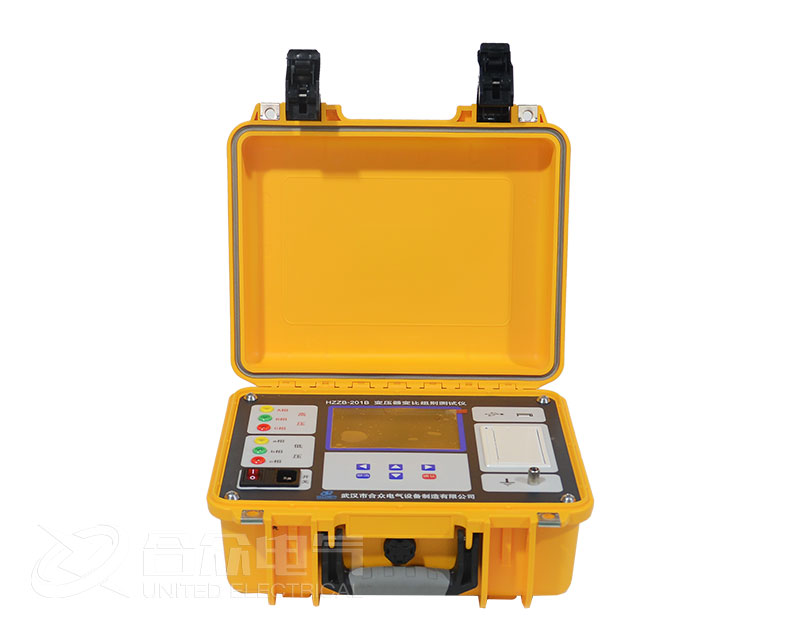

全自动变压器变比组别测试仪的试验操作方法
全自动变压器变比组别测试仪的操作方法
1、接线:将仪器端子(A、B、C、a、b、c)与变压器端子(A、B、C、a、b、c)对应接好,注意高低压千万不要接反,否则可能损坏仪器。
2、打开电源开关,接着显示自检1;自检2;自检3;通过,表示仪器正在自检,zui后分别显示上次试验的变比,分接百分比、组别、信息显示栏(误差显示栏)显示“自检通过”,表明仪器正常,可进行下一步操作。
3、按<参数>键,依次输入变比,分接间距、组别,直至参数指示灯熄灭,如本次试验所用参数与前次相同,此项操作可省略。
4、用分接调节键调整分接点,每按一次该键,分接值移动一个分接间距,如按分接调节键,分接显示栏无任何反应,则说明分接间距没有设置,此时可按参数键,设置分接间距。
5、测量方法
a、三相连续:按<三相连续>键,键灯亮,按<开始>键,键灯亮,仪器开始测量,并自动进入记录状态,每测完一相,发出提示音,进入下一相测量,全部完成后,自动停止。
b、单相:按键,键灯亮,按<开始>键,键灯亮,仪器开始测量待误差显示稳定后,记下该数据,按<停止>键,键灯亮,完成AB相的测试。同样完成BC、CA相的测量。
6、打印
a.如需打印,必须在测量操作前按记录键,键灯亮,仪器进入自动记录状态,自动记录以后每次测量操作的数据,切断电源,如果用三相连续功能进行测量,仪器自动记录,测量前无需按<记录>键。
b.按打印键,屏幕显示“正在打印”,稍候屏幕显示“打印完毕”即可完成打印。如在打印过程中按任意键,屏幕显示“中止打印”,即可中途退出打印。如果内存中没有数据,按打印键,则打印键灯和记录键灯同时闪烁,屏幕显示“内存空”不能打印。
C.当然,如果以前试验数据不用保留,则在测量操作前清除数据。按<清除内存>键,如内存已空,则清除内存键灯和记录键灯同时闪烁,屏幕显示“内存已空”,如内存未空,则屏幕显示“清内存吗?”,再按清除内存键,则清除内存,则中止清除内存,屏幕显示“中止清内存”。内存已满时,<打印>和<清除内存>键灯闪烁提示,连续按两下<清除内存>键,可以清除旧数据。
7、变比组别测试仪其它功能键的使用
a、<显示实测变比>键:如果需要在测量过程中观察实测变比值,则在测量前按<显示实测变比>键,键灯亮,表明测量过程中可以显示实测变比值。再次按<显示实测变比>键,键灯灭,则在测量过程中不显示实测变比值。
b、<分接在低压侧>键:大部分变压器的分接在高压侧,测分接在低压侧的变压器时,使用此键,键灯亮,再按此键,键灯灭,多数情况下,此键灯应是熄灭的。
c、<分析组别>键:如果事先不知道三相变压器的组别,则将三相变压器测试线接好,按<分析组别>键,键灯亮,按<开始>键,仪器开始工作,约需70秒时间,组别和变比测试结果会显示出来。仪器不分析单相变压器组别,仅为0或6,如果极性错误,组别显示窗闪烁,提示错误。有的变压器分析组别时错误,但输入参数能正常测量,其原因是变压器铁芯插片对称性不好,在一个柱激磁时,其它柱磁分布误差较大。
d、<自检>键:按<自检>键,仪器开始自检。首先,依次点亮全部显示器,供操作者检查,然后,检查分压器和测量回路是否工作正常。
e、数字键:数字键是复合功能键,在<参数>键灯亮时有效。比如数字“0”在参数键灯亮时,按<打印>键,则输入0,如参数灯灭时,按<打印>键,则打印。
