串级式试验变压器在交流耐压试验的应用

高压试验变压器与电力变压器相比：容量不很大，额定电压较高、允许持续工作时间短、多工作在电容性负荷下、经常要放电、通常高压绕组一端接地、不需要附加散热装置、体积较小等特点。

串级式试验变压器的应用

单台试验变压器的电压不会太高，当试验需要较高的试验电压时，常采用几台变压器串接的方法来提高试验电压。

串级高压试验变压器投资小，经济实惠。由于整个试验装置由数台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既可以串接成高出数倍的单台试验变压器输出电压组合使用，又可以分开成几套单台试验变压器单独使用。

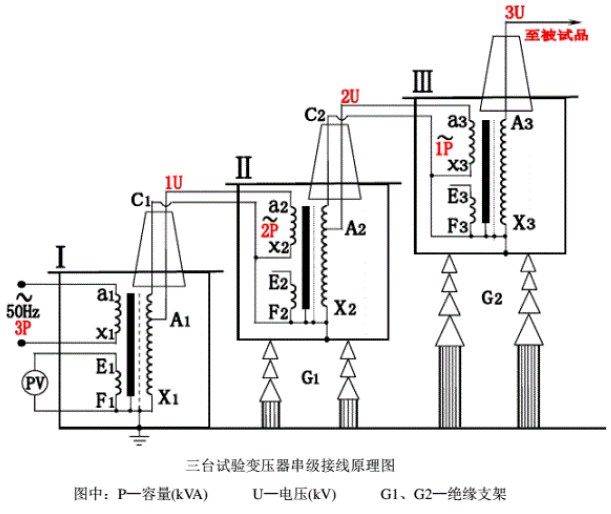

在第一级和第二级的试验变压器中都有一个励磁绕组A1C1和A2C2。低压电源加在试验变压器Ⅰ的初级绕组a1x1，上，单台试验变压器Ⅰ、Ⅱ、Ⅲ的输出电压都是U。励磁绕组A1C1 给第二级试验变压器Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2C2给第三级试验变压器I的初级绕组供电。试验变压器Ⅰ的箱体接地，试验变压器Ⅱ、Ⅲ的箱体对地绝缘，分别处在对地为1U 和2U的高电位上，。这样第一级、第二级、第三级试验变压器对地的额定输出电压分别为1U、2U、3U；其额定容量分别为3P、2P、1P。

对于n台变压器串级使用时，试验装置利用率=[2/1(n+1)]×100%，可见，随着级数的增加，装置利用率显著降低，因此一般串级级数n小于3~4。
