微机继电保护测试仪输出设置和开入量

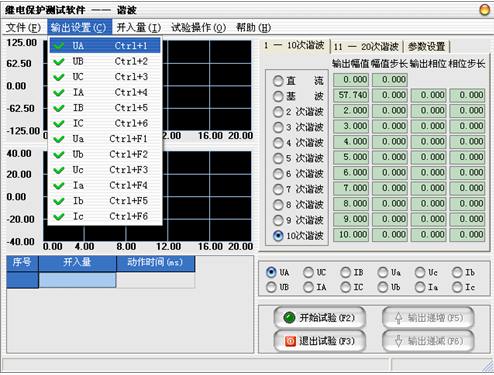

  微机继电保护测试仪输出设置和开入量，试验步骤1：输出设置和开入量，试验步骤2：在界面左部选择当前通道输出的谐波类型。
  微机继电保护测试仪直流：幅值（可“+”可“-”）。

  微机继电保护测试仪基波：50.0Hz，幅值、相角。

  2次谐波：100.0Hz，幅值、相角。

  3次谐波：150.0Hz，幅值、相角。

  4次谐波：200.0Hz，幅值、相角。

  5次谐波：250.0Hz，幅值、相角。

  6次谐波：300.0Hz，幅值、相角。

  7次谐波：350.0Hz，幅值、相角。

  8次谐波：400.0Hz，幅值、相角。

  9次谐波：450.0Hz，幅值、相角。

  10次谐波：500.0Hz，幅值、相角。

  11次谐波：550.0Hz，幅值、相角。

  12次谐波：600.0Hz，幅值、相角。

  13次谐波：650.0Hz，幅值、相角。

  14次谐波：700.0Hz，幅值、相角。

  15次谐波：750.0Hz，幅值、相角。

  16次谐波：800.0Hz，幅值、相角。

  17次谐波：850.0Hz，幅值、相角。

  18次谐波：900.0Hz，幅值、相角。

  19次谐波：950.0Hz，幅值、相角。

  20次谐波：1000.0Hz，幅值、相角。
  在微机继电保护测试仪中部的输入框中设置“输出幅值”、“幅值步长”、“输出相位”、“相位步长”，微机继电保护测试仪各电压、电流的各次谐波幅值在界面上以“伏特”或“安培”为单位显示其值，微机继电保护测试仪输出的值为界面上实际显示的电压电流大小。变量的变化步长应根据测试的要求选择合适的大小，一般地，步长越小，测试精度越高。
