微机继电保护测试仪（键盘版）设置状态条件

  微机继电保护测试仪（键盘版）设置状态条件，微机继电保护测试仪（键盘版）试验步骤3：设置状态条件。

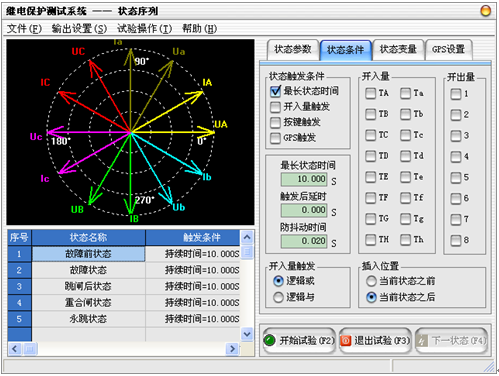

  在微机继电保护测试仪（键盘版）“状态条件”属性页中设置当前状态的触发条件。最长状态时间和开入量触发可同时选择作为一种触发条件。两者为“或”的关系，只要其中一个条件满足，试验将进入到下一状态。在故障前状态最长状态时间的设定时，一般要大于保护装置的整组复归或重合闸的充电时间。当满足所设置的触发条件后，试验自动进入到下一状态。触发条件满足后，测试仪的对该状态的输出要在触发后延时结束后（设置了触发后延时时间），方进入到下一试验状态。在“状态条件”属性页中还可以设置开入量、开出量和状态插入的位置。

  微机继电保护测试仪（键盘版）最长状态时间：测试仪输出某一状态量的最长状态时间，结束后进入下一状态。

  开入量触发：测试仪接收到保护动作信号，并满足设置的逻辑关系后，自动进入下一状态。

  微机继电保护测试仪（键盘版）按键触发：单击“下一状态”按键或F4快捷键进入下一状态。

  GPS触发：将GPS同步时钟装置与主机相连，当下一个整点分钟到时，软件自动输出下一状态。

  开入量：通过选择开入接点之间的逻辑关系，可以同时记录多接点的保护动作情况。

  开出量：进入状态后，测试仪各开出量的状态是断开还是闭合。

  微机继电保护测试仪（键盘版）触发后延时：状态被触发后经此延时才进入。

  微机继电保护测试仪（键盘版）防抖动时间：当保护装置的动作接点闭合或打开时间小于该时间，则接点动作不被确认。
