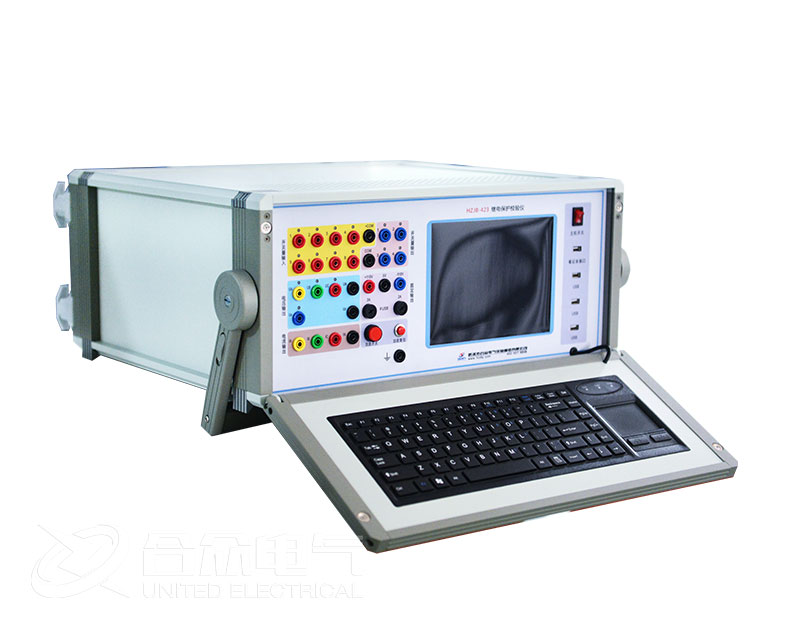

继电保护测试仪功率方向及阻抗测试

  继电保护测试仪功率方向及阻抗测试模块主要用来测试电力系统中与“方向”有关的保护，例如功率方向保护、负序功率方向、零序功率方向、相间功率方向、逆功率方、相间阻抗和接地阻抗等等，测试它们的测试它们的动作边界、最大灵敏角，以及电压、电流的动作值和动作时间、动作阻抗等。

  下面仅以“功率方向保护”为例，对这个测试模块的各个测试单元进行介绍：

  即包含功率方向保护的各种测试项目，也能够进行相间和接地阻抗的各项测试

  软件引入了“突变量启动”选项，能满足需突变量启动的保护的测试要求

  采用两种示图方式，使试验的过程不再神秘抽象

  边界测试时，能自动绘出两条动作边界，自动计算最大灵敏角并绘制最大灵敏线.

  测试项目，测试对象名称

  可选择的保护装置类型有“功率方向保护”、“负序功率保护”、“负序功率方向”、“零序功率”、“零序功率方向”、“相间功率方向”、“逆功率保护”、“相间阻抗”和“接地阻抗”。

  突变量启动

  选择突变量启动时，试验过程中每次都是先输出故障前状态量，然后再输出试验所设定的电压电流量为了满足某些保护对突变量启动的需要，此时需要设定“故障前时间”若不选突变量启动，则“故障前时间”无效(自动为0)，试验时每次直接输出试验所设定的电压电流量，并且连续变化。

  以“测电压”为例，突变量的意义能够用右图表示。点击“开始试验”按钮后，测试仪先输出正常的电压，并维持至“故障前电压”结束;;后输出“故障电压1”(界面上设置的故障电压)，并维持至“最大故障时间”结束;后继电保护测试仪短暂停止输出(当“试验间断时间”不为0时)。

  之后，继电保护测试仪再次输出正常的电压，并维持至“故障前电压”结束;后输出“故障电压2”(变量变化了一个步长之后的电压)，并维持至“最大故障时间”结束;后测试仪短暂停止输出(当“试验间断时间”不为0时)。如此循环输出。这样，继电保护测试仪的输出总是从正常电压100V突变到故障电压。

  测边界

  继电保护测试仪自动测试出方向性保护的两个动作边界，并且自动计算出最大灵敏角。在“显示动作角矢量图”的显示方式下，从主界面右侧的图中能够很直观地观察到两条边界线和最大灵敏线。

  试验参量

  选定一个电压和一个电流输出，其夹角中(U，I)在给定范围内变化，测试出左右动作边界。

  考虑到保护一般采用90°接线方式，所以测试时也一般取线电压和第三相的相电流， 如取电压UAB，电流IC。有时也能够选一相电压和一相电流进行试验，但一般不选线电流。注意，所选电压电流的值能够设定，但未被选择的各相电压值均等于额定电压，角度保持对称，未被选择的各相电流均为0。

  设置φ(U，I)的搜索范围时，首先应了解保护装置的“最大灵敏角”的整定值，要保证设置的搜索范围能覆盖保护实际的两个动作边界，即搜索始值和搜索终值均应设置在动作区之外，继电保护测试仪从“非动作区”向“动作区”搜索。

  搜索开始时保护不动作，当角度变化到某一值时保护动作，即认为找到一个动作边界，并在图中划条线，然后立即转换搜索方向搜索另一个边界角(备注：此时测试仪输出的起始角度就是所设置的“搜索终值”)。当搜索出第二条动作边界时，软件再次划线。在计算出最大灵敏线后，软件自动在图中标出最大灵敏线。
