阻容分压器与电容分压器的区别

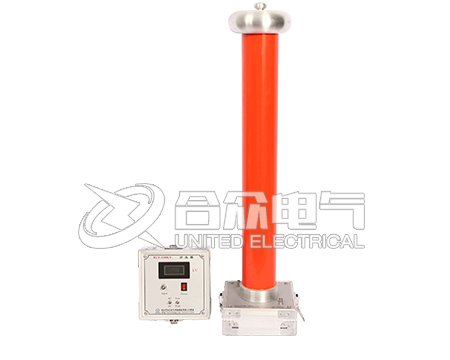

  一、阻容分压器

  阻容分压器用于电力系统及电气、电子设备制造部门测量工频交流高电压和直流高电压。是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。

  阻容分压器特性：

  1、精度高。AC:1.0% DC:0.5% ;2、安全可靠。阻容分压器是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠;3、读数方便。阻容分压器由高压分压器上端均压罩为高压端，可直接接入被测高压，下端有专用接地端，供接地使用，用专用电缆连接高压分压器和低压显示仪表，并选择相应的电压和量限即可开始测量，读数即为kV数;4、携带方便。阻容分压器系便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。

  阻容分压器分类

  阻容分压器分阻容串联分压器和阻容并联分压器，是在电阻分压器和电容分压器的基础上进行改脉冲高压强流测试装置的研制进而发展来的，其响应性能已经有了很大的改善，是更为优越的分压器。

  1、阻容串联分压器

  阻容串联分压器克服了电容回路的剩余电感，抑制了分压器的振荡。这种分压器也称为阻尼电容分压器，其响应特性比纯电容分压器更优良。但是，正由于电阻的接入，影响了其相应时间。阻尼电阻太大了会加大响应时间，当分压器在接入脉冲试验回路后，也会影响脉冲电压的形成。若阻尼电阻太小了，又不能完全消除振荡，而且，当低压臂只有电容时，也会增大相应的起始上升时间，分压器的响应特性也不太好，在测量陡波时尤为明显。

  2、阻容并联分压器

  阻容并联分压器是在电阻分压器的基础上，为了增大分压器的纵向电容，改善分压器上的电位分布，减小对地杂散电容的影响，提高分压器的响应特性而来的。制作良好的阻容并联分压器具有幅频特性好、线性度高等有点。而且阻容并联分压器因其测试的频带范围比较大，从直流、工频到冲击电压，基本覆盖全部试验电压的范围。

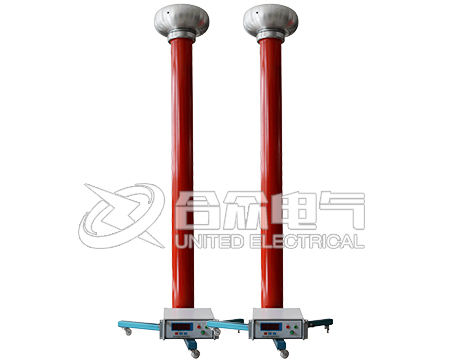

  二、电容分压器

  电容分压器因为相对普通电阻式分压器的耐压强度大，不易击穿，一般用来测量交流高压。但由于其频响效应的响应时间值比电阻分压器大，所以在冲击电压的测量中比电阻分压器用的少，对于特高冲击电压的测量经常用阻容分压器。用于测量冲击电压。

  电容分压器用途：

  在进行高压交流耐压试验时会用到串联谐振，那么串联谐振中就会用到电容分压器，它与电抗器产生谐振后会产生高压。可对高压设备进行高压交流耐压试验。
