智能互感器测试仪用户接口和操作方法
智能互感器测试仪用户接口和操作方法。
1、电流互感器试验
智能互感器测试仪在参数界面,用旋转鼠标切换光标到类型栏,选择互感器类型为CT。
1)试验接线
智能互感器测试仪试验接线步骤如下:
第一步:根据表1描述的CT试验项目说明,依照图1或图2进行接线(对于各种结构的CT,可参考附录D描述的实际接线方式)。
表1 CT试验项目说明
电阻励磁变比负荷说明接线图
智能互感器测试仪,测量CT的二次绕组电阻图2.1,但一次侧可以不接
测量CT的二次绕组电阻、励磁特性图2.1,但一次侧可以不接
测量CT的二次绕组电阻,检查CT变比和极性图2.1,
测量CT的二次绕组电阻、励磁特性,检查CT变比和极性图2.1
测量CT的二次负荷图2.2

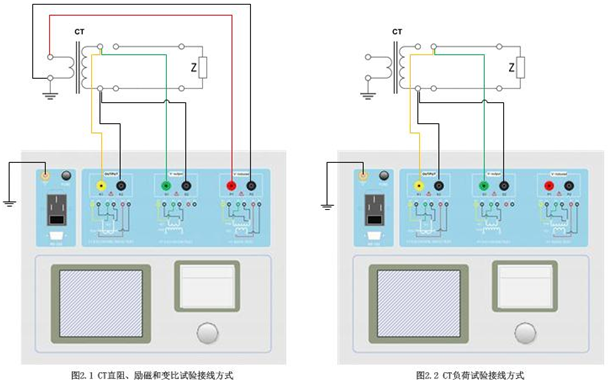

图1 智能互感器测试仪CT直阻、励磁、变比试验接线方式 图2 CT负荷试验接线方式
第二步:同一CT其他绕组开路,CT的一次侧一端要接地,设备也要接地。
第三步:接通智能互感器测试仪电源,准备参数设置。
1、电流互感器试验
智能互感器测试仪在参数界面,用旋转鼠标切换光标到类型栏,选择互感器类型为CT。
1)试验接线
智能互感器测试仪试验接线步骤如下:
第一步:根据表1描述的CT试验项目说明,依照图1或图2进行接线(对于各种结构的CT,可参考附录D描述的实际接线方式)。
表1 CT试验项目说明
电阻励磁变比负荷说明接线图
智能互感器测试仪,测量CT的二次绕组电阻图2.1,但一次侧可以不接
测量CT的二次绕组电阻、励磁特性图2.1,但一次侧可以不接
测量CT的二次绕组电阻,检查CT变比和极性图2.1,
测量CT的二次绕组电阻、励磁特性,检查CT变比和极性图2.1
测量CT的二次负荷图2.2
第二步:同一CT其他绕组开路,CT的一次侧一端要接地,设备也要接地。
第三步:接通智能互感器测试仪电源,准备参数设置。
