断路器现场交流耐压试验规范要求

  断路器交流耐压试验

  交流耐压试验是断路器交接试验中重要的一项绝缘试验，该项试验应该在其他绝缘试验完成并确认合格后方可进行。

  35kV及以下断路器耐压试验

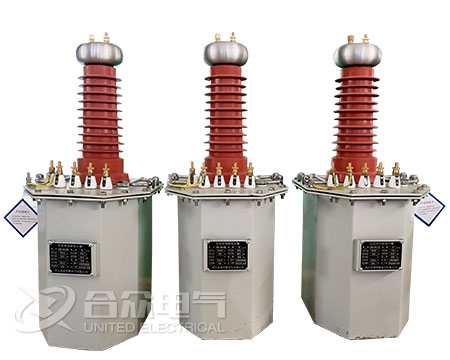

  由于该电压等级断路器试验电压较低，容量较小因此可使用高压试验变压器直接升压进行试验。

  110kV及以上断路器耐压试验

  由于该电压等级断路器试验电压较高，且容量较大，如用高压试验变压器直接升压试验的话试验变压器容量不足且搬运较困难。因此改用可以组合使用的变频串联谐振耐压成套装置进行试验。注意，要求耐压试验时电压必须是工频。

  变频串联谐振：调谐，谐振产生的条件：串连回路中的感抗与容抗之和为0是理想谐振状态(即wL=1/oC)

  现在对于现场交流耐压试验有这样的规定：

  在SF6气压为额定值时进行，试验电压按照出厂试验电压的80%;

  110kV以下电压等级应进行合闸对地和断口间耐压试验;

  罐式断路器应进行合闸对地和断口间耐压试验;4500kV定开距瓷柱式断路器只进行断口耐压试验。试验电压的幅值及频率应该与和断路器相连的电气设备的要求相一致，必要时断开连接进行试验。

  断路器的对地绝缘水平应符合GB311.1《高压输变电设备的绝缘配合》的规定(10kV和35kV产品的1min工频干试电压应分别为42kV和95kV)。对相间绝缘水平也应提出相应要求。对断口间的耐压水平应考虑反相最高电压的作用。

  综上所述，断路器的工频耐压应包括对地、相间和断口间各个部位，并应分别在合、分闸状态下进行。具体试验时，加压部位及接线方式应按后表依次进行。如果高压开关设备的绝缘主要是由固体有机材料制成， 则需进行5min工频耐压试验。
