微机继电保护测试仪的阻抗定值校验

  电力测试设备里面继保功能比较强大的设备，操作起来也相对复杂一些，合众电气技术工程师讲解，微机继电保护测试仪的阻抗定值校验。
  微机继电保护测试仪该测试项目是用来校验距离保护各段在各种短路状态下的动作整定值。

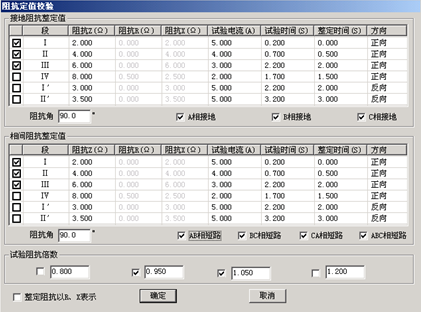

  将保护装置定值单中的各个试验参数，如各段阻抗整定值、试验电流、整定时间、试验时间等填入相应栏中。微机继电保护测试仪整定时间在试验过程中不起作用，一般试验时间应设置得稍大于保护的整定时间。前四段为正方向故障，还增加了两段反向故障，以满足不同的故障情况。

  阻抗定值可以以阻抗值和阻抗角方式输入，微机继电保护测试仪也可以以电阻R和电抗X的方式输入，由选择项“整定阻抗以R、X表示”来切换。

  有四种试验阻抗倍数供选择，一般选0.95倍和1.05倍。0.95倍时，距离保护应可靠动作，1.05倍时，距离保护应可靠不动作。当微机继电保护测试仪在这两种倍数下保护动作不正确，请检查0.8倍和1.2倍时保护的动作情况。短路阻抗 = 阻抗整定值×设定倍数。当然倍数值也可修改，以检查保护在哪种倍数下动作正确。

  微机继电保护测试仪一次可以同时选择多种故障类型。参数设置完成后点击“确认”按钮，各种故障下各段的测试参数将依次添加在主界面的试验参数列表中。

  注意：微机继电保护测试仪有些保护如四方公司的平行四边形特性保护其定值以电抗XX1－XX4、XD1－XD4方式等给出的，则仅设置电抗X分量，其电阻R分量应设为0。
