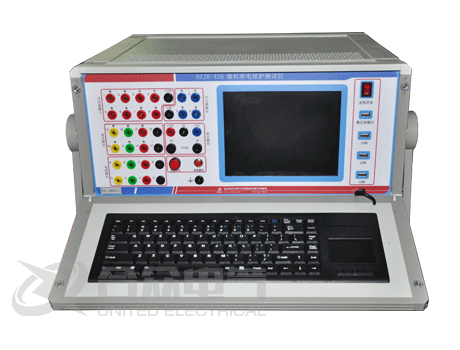

微机继电保护测试仪的UX输出

  电力测试设备接线中都有输入输出，下面合众电气技术工程师介绍一下，微机继电保护测试仪的UX输出。

  根据微机继电保护测试仪需要设置第四相电压UX的输出值，可以设定为 +3U0、-3U0、+×3U0、-×3U0或线路抽取电压等多种方式。

  当微机继电保护测试仪选择“抽取电压”时，下面的“抽取电压值”栏呈正常有效显示。此功能一般是为了做重合闸的检同期和检无压试验。

  微机继电保护测试仪线路重合闸时，不象发电机同期并网那样要求频率、电压和相位同时满足要求。跳闸后，断路器两端的两个系统并不是完全独立的，所以它们的频率往往摆开的幅度不大，只要满足“电压相近”和“相位相近”这两个条件就可以重合。
  首先要选择一个参考相，这个参考相要与保护定值中控制字的设置应一致，否则微机继电保护测试仪试验不会成功。

  微机继电保护测试仪开关断开后幅值：是开关断开状态线路抽取电压的幅值，默认为100V，可以设置为其他值，以测试在该电压时能否检同期重合。

  微机继电保护测试仪开关断开后相位差：是开关断开状态线路抽取电压与母线侧电压的相位差值。默认差值为0°，可以设置为其他值，以测试在该角差下能否检同期重合。

  微机继电保护测试仪开入量

  在“输入开关量”页面中，选择A、B、C、R作为跳闸和重合闸开关量。若选“分相跳闸”方式，则A、B、C、R分别为跳A、跳B、跳C和重合闸。如果微机继电保护测试仪选择“三相跳闸”方式，则A、B、C均为跳闸，R为重合闸。开关动作时软件记录跳、合闸的动作时间。
