电缆故障测试系统的液晶显示和键盘功能说明

  电缆有的是在地下，有的是在墙上，有的外置着，但电缆有故障要找到故障原因和故障点也是专业的仪器的。下面合众电气技术工程师举例介绍电缆故障测试系统，一起来看电缆故障测试系统的液晶显示和键盘功能说明。

  1、液晶显示说明

  本仪器采用320×240高分辨率灰色背光液晶显示屏LCD，即使在强烈日光下也能清晰显示。电缆故障测试系统参数设置及试验结果均显示在 LCD屏上，全汉字操作界面，图形清晰，美观，易于操作。

  2、键盘功能说明

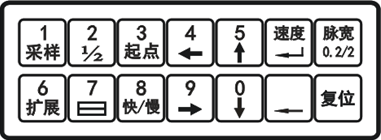

  电缆故障测试系统仪器操作键盘采用14个轻触按键作为控制功能键，其中有11个是双功能键，键盘排列如图5所示。
  图5 按键面板图

  电缆故障测试系统各键功能如下：

  0-9数字键：上电复位时，数字键可以键入年、月、日，在测试状态（非菜单状态，下同），测故障、测全长，当屏幕左上角显示“键入速度000”时，用数字键可以键入已知速度值；在脉冲速度状态，用数字键可以键入已知电缆长度。总之，当电缆故障测试系统屏幕提示需键入数据时，0-9键就为数字键，否则就为其它功能键。

  采样键：在测试状态，按采样键后，仪器处于等待状态。当低压脉冲信号或高压闪络脉冲信号到来并触发控制电路之后，仪器开始工作，记录脉冲反射信号并处理显示，在重新按动采样键后，本次采样波形将取代上次存储波形。

  电缆故障测试系统故障测试时，应先重新调整输入振幅大小后再按采样键。重复几次操作，直到显示波形标准为止。

  1/2上下波形选择键：仪器内部有两个波形存储区，用此键可随意选择其中之一为主进行操作（包括采样、扩展）。仪器上电复位后，自动默认对存储区1（1波形）进行操作（双屏显示时屏幕下半部显示存储区1波形，波形前有“1”或“2”）。当按动此键后，将对存储区2（波形2）进行操作，再按此键又变为对存储区1波形操作，依次类推。

  起点键：在电缆故障测试系统测试状态屏幕有波形显示时，当光标移动到测试波形定标起点时，按起点键确认波形计算起点。然后移动光标到波形终点，显示测试数据。当光标前后移动时，显示数据随之变化。

  如果电缆故障测试系统需要重新确定起点光标，可以用扩展键将波形压缩或扩展，然后移动光标到波形起点，按起点确认，移动光标，屏幕重新显示测试数据。

  光标移动键：“↑”“↓”：按此两键竖形光标将下面的波形向上或向下移动，用于波形的重合和分离。“←”“→”光标左右移动键：按此二键光标将向左、向右移动。

  速度键：“？”：回车与速度键为同一键。当用数字键键入了速度值与电缆长度值时，必须按“？”（回车）键对数据确认，否则仪器处于等待状态无法工作（不采样）。在测试状态，测故障、测全长时，此键用于选择存入仪器中的四种常用传输速度值。当连续按此键，屏幕右上角提示变为键入速度000值时，利用数字键可以键入被测试电缆的传输值，键入完毕后按回车确认。

  脉宽键：（0.2/2）：按下“脉宽”键，面板上0.2?s绿灯亮起，表示选择脉宽为0.2?s，再次按下此键，面板0.2?s绿灯熄灭，表示选择选择脉宽为2?s。

  扩展键：在非键入数状态，此键为扩展显示波形功能键。按此键将显示波形横向扩展13倍。每按一次，波形扩展1倍，当显示屏右上角显示01时，波形已扩展13倍。再按此键又恢复波形压缩状态。

  单双波形显示选择键：按此键可以使屏幕由双波形显示转为单波形显（双波形显示时，显示屏上半部显示2波形，下半部显示1波形），并随意转换，本仪器上电（复位）后，默认为上下双波形显示、并对存储区1（1波形）进行操作形式，按此键一次将变为全屏幕单波形显示方式。

  电缆故障测试系统该仪器有两个存储区，上电（复位）后，默认存储区1存储数据，当选择对存储区2（波形2）进行操作时，会在第二波形显示区（屏幕上半部）出现前次采样波形，属于正常现象，重按采样键，本次采样波形将取代上次存储波形。

  快/慢键：按一下，波形下方出现1时，“？”“？”键为快动键，按动一次光标移动8个点阵单位；当波形下方出现2时，“？”“？”键为慢动键，按动一次光标移动1个点阵单位。

  复位键：为系统硬复位键，仪器无论在任何状态，按此键将返回到电缆故障测试系统主菜单。

  以上是电缆故障测试系统一些详细的讲解，您需要的话，欢迎联系合众电气。
