三倍频电源发生器试验范围及操作注意

  三倍频电源发生器是利用磁路的饱和特性,取出谐波中分量最大的三次谐波电压,作为发生器的电源,对感应线圈式的电气产品作匝间、 段间、 层间的倍频、 倍压试验,以考核线圈的绝缘强度、耐压水平。主要用于对被试品的倍频感应耐压试验。

  三倍频电源发生器采用三芯五柱结构,将铁芯工作磁通密度选择在饱和磁密以上,使开口接成三角形的次级绕组中的基波电势(正序向量)的向量和为0,而开口两端应出同相的150Hz三次谐波(零序)。

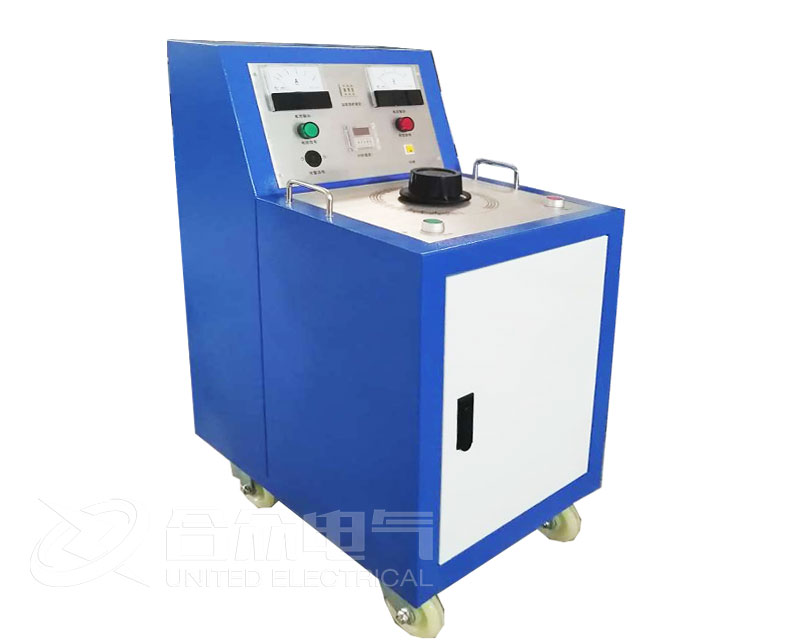

三倍频电源发生器

  三倍频电源发生器试验操作注意事项

  三倍频电源发生器设有过流保护,出厂时按额定输出电流的80%整定好,用于小负载时,应根据负载实际情况重新整定;当升压过程中出现过流或击穿现象时,过流保护动作,可保护被试品,不致使被试品的事故扩大,此时也应立切断输入三相电源,以免三倍频电源发生装置受到损坏。

  在试验过程中,如被试品的电容量不大时,补偿电抗器一般不需接入线路。如被试品电容电流过大时,则应将补偿电抗器两端与被试品两端并联进行电流补偿,从而提高整个试验回路的功率因数,降低输出电流。当输出电流表头指针发上变化时,表明试验过程中出现泄漏电流,设备过电流保护措施自动启动,强制关闭设备,停止试验。

  因三倍频电源发生器是在超饱和状态下工作,因而接入三相线路的时间应尽量短,一般不超过五分钟。试验被试品时,试验时间不能超过40秒。

  在使用分体式三倍频电源发生器时,控制箱中的接触器线圈电压为三倍频电源发生器输出电压的1/3,不可使用50HZ电源试验。
