测量绕组连同套管的直流电阻作用及要求

  测量绕组连同套管的直流电阻作用:

  1)检查绕组接头的焊接质量和绕组是否匝间短路;

  2)检查分接开关触头接触是否良好,位置指示是否正确;

  3)引出线是否断裂

  4)多股导线并绕的绕组是否断股;

  5)接线板连接头是否连接良好。

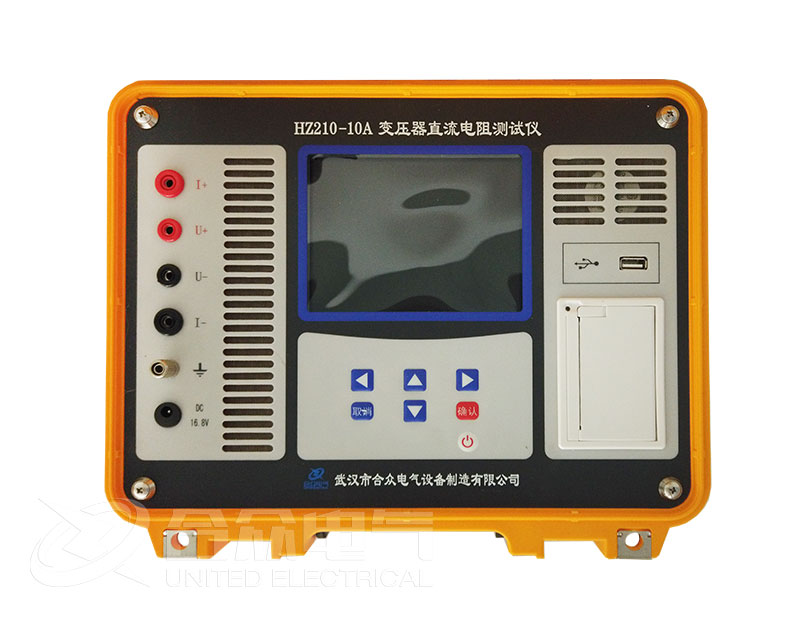

直流电阻测试仪

  直流电阻测试仪测量绕组连同套管的直流电阻,要求应符合下列规定:

  1、测量应在各分接头的所有位置上进行;

  2、1600kVA及以下电压等级三相变压器,各相测得值的相互差值应小于平均值的4%,线间测得值的相互差值应小于平均值的2%;

  1600kVA以上三相变压器,各相测得值的相互差值应小于平均值的2%;线间测得值的相互差值应小于平均值的1%;

  测量绕组连同套管的直流电阻要求应符合下列规定:

  变压器的直流电阻,与同温下产品出厂实测数值比较,相应变化不应大于2%;不同温度下电阻值按照换算:

  式中R1、R2一分别为温度在t1、t2时的电阻值;

  T—计算用常数,铜导线取235,铝导线取225。

  测量绕组连同套管的直流电阻

  由于变压器结构等原因,差值超过时,可只按本条进行比较,但应说明原因。

  测量绕组连同套管的直流电阻要点:

  1)测量前将有载分接开关各档来回转换几次,以保证分接开关接触良好;

  2)应尽量测量相间直流电阻

  3)直流电阻测试仪的电压夹应与套管导电杆接触良好以确保数值准确;

  4)直流电阻测试仪测量过程中或试验回路未放完电前严禁解接线和严禁试验电源断电;

  5)三相直流电阻相差超标时应检查测量回路接线是否接触良好,并检查变压器套管引出导电杆与接线头及变压器引线与将军帽接触情况。
