变压器绕组直流电阻测量目的及方法

  变压器绕组直流电阻测量的目的：

  1)绕组导线连接处的焊接和机械连接是否良好

  2)引线与套管、引线与分接开关的连接是否良好

  3)引线与引线的焊接和机械连接是否良好

  4)导线的规格、电阻率是否符合要求

  5)各相绕组的电阻是否平衡

  6)变压器绕组的温升是根据绕组在温升试验前的冷态电阻和温升试验后断开电源瞬间的热态电阻计算得到的。

  绕组直流电阻测量标准：GB6451-2008

  容量小于1600kVA变压器

  绕组三相不平衡率：相电阻为4%，线电阻为2%。

  容量大于1600kVA变压器

  绕组三相不平衡率：相电阻为2%，线电阻为1%。

  直流电阻测量的方法

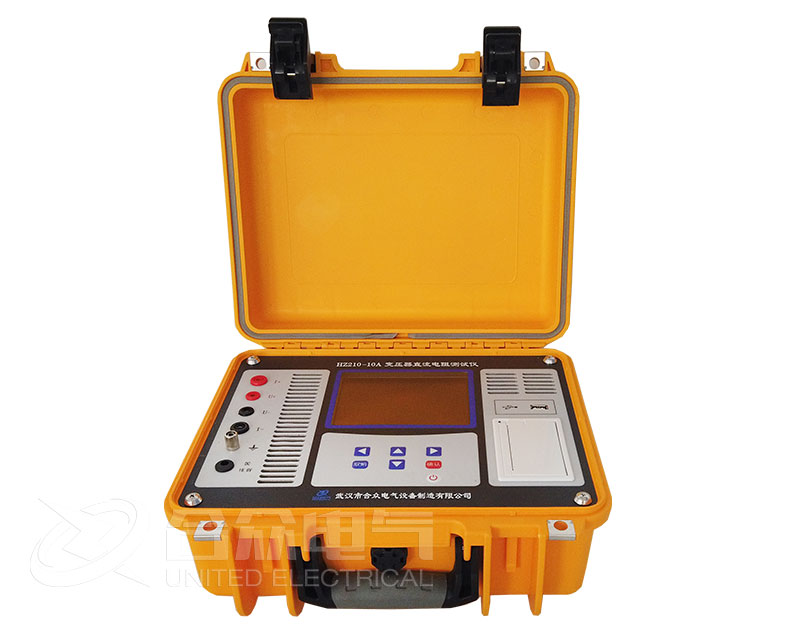

  变压器直流电阻测量按JB/T501-91标准有两种测量方法，电桥法和伏、安法(变压器直流电阻测试仪)

  试验仪器应使用精度为0.2级以上的直流电阻测试仪，根据变压器容量大小及电阻大小，选用适当的电流档测量所有绕组的直流电阻。

  有分接绕组应测量所有分接直流电阻

  对有中性点引出的绕组应测量其相电阻，无中性点引出的测量线电阻。

  快速测量直流电阻的原理与方法

  变压器绕组具有很大的电感和很小的电阻，尤其是其容常数较大，绕组的电感就越大，而电阻越小，因而其时间常数较大。测量绕组电阻时，当接通直流电源后，充电电流要经过一个暂态过程才能达到稳定值，快速准确测量直流电阻是很重要的问题。
