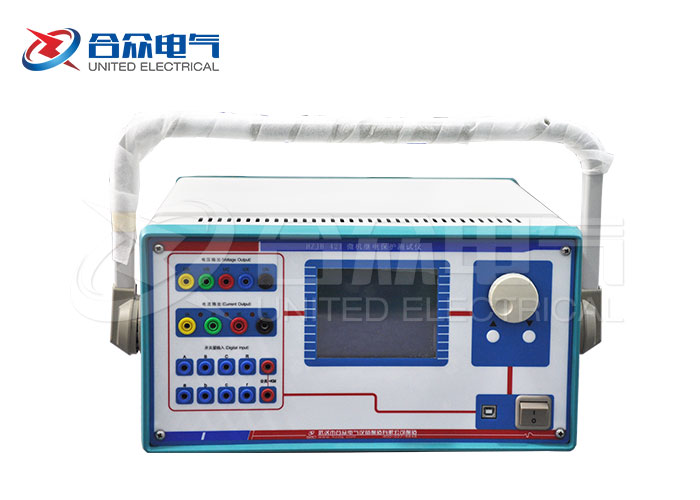

微机继电保护测试仪的矢量图显示
微机继电保护测试仪有一些矢量图,下面合众电气专家举例介绍,微机继电保护测试仪的矢量图显示。
动作角定义
根据所测试的保护类型选择动作角是“试验相夹角”、“(U0,I0)”还是“(U2,I2)”。若是普通功率方向或阻抗继电器时选“试验相夹角”,即所选试验电压电流的夹角。若是零序或负序保护时,应选(U0,I0)或(U2,I2)。
矢量图显示
当选择“显示三相电压、电流矢量图”时,图中显示的是各相电压电流的矢量图。
当选择“显示动作角矢量图”时,图中只显示所选定动作角的电压量和电流量。如选(U2,I2),则只显示U2和I2的值和角度。这种显示方式,便于直观地观察到动作边界的搜索过程。
以下是微机继电保护测试仪的矢量图显示。如果需要更多电力检测设备,请联系合众电气在线客服。
动作角定义
根据所测试的保护类型选择动作角是“试验相夹角”、“(U0,I0)”还是“(U2,I2)”。若是普通功率方向或阻抗继电器时选“试验相夹角”,即所选试验电压电流的夹角。若是零序或负序保护时,应选(U0,I0)或(U2,I2)。
当选择“显示三相电压、电流矢量图”时,图中显示的是各相电压电流的矢量图。
当选择“显示动作角矢量图”时,图中只显示所选定动作角的电压量和电流量。如选(U2,I2),则只显示U2和I2的值和角度。这种显示方式,便于直观地观察到动作边界的搜索过程。
以下是微机继电保护测试仪的矢量图显示。如果需要更多电力检测设备,请联系合众电气在线客服。
