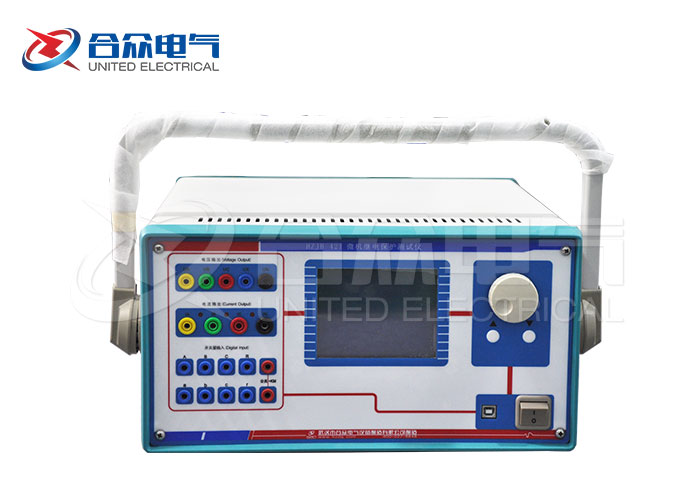

微机继电保护测试仪dv/dt闭锁

  微机继电保护测试仪dv/dt闭锁。

  这个测试页与上文中的“df/dt闭锁”很相似，区别在于每轮测试变化的是dv/dt值。下面只对它们的不同点做介绍。

  dv/dt测试范围

  测试“dv/dt闭锁值”时在此范围内逐点进行试探测试，每次测试时电压都从电压变化始值下滑至终值，下滑的dv/dt值在该范围内逐点变化，试探至某一轮试验如果保护动作，则测出dv/dt闭锁的边界值。
  因为装置在大于整定的dV/dt闭锁值时处于闭锁状态，所以，一般变化始值应设置为大于装置整定的闭锁值，变化终值应设置为小于装置整定的闭锁值。即试验从装置不动作做到动作，从而测出装置的dv/dt闭锁值。

  电压变化范围

  为了模拟电压下降的过程，一般应设电压的“变化始值”大于“变化终值”。同时，为了保证低周装置不因低电压而闭锁，因此设置的电压“变化终值”应大于装置定值菜单中整定的低电压闭锁值。
