直流电阻测试仪面板介绍及说明

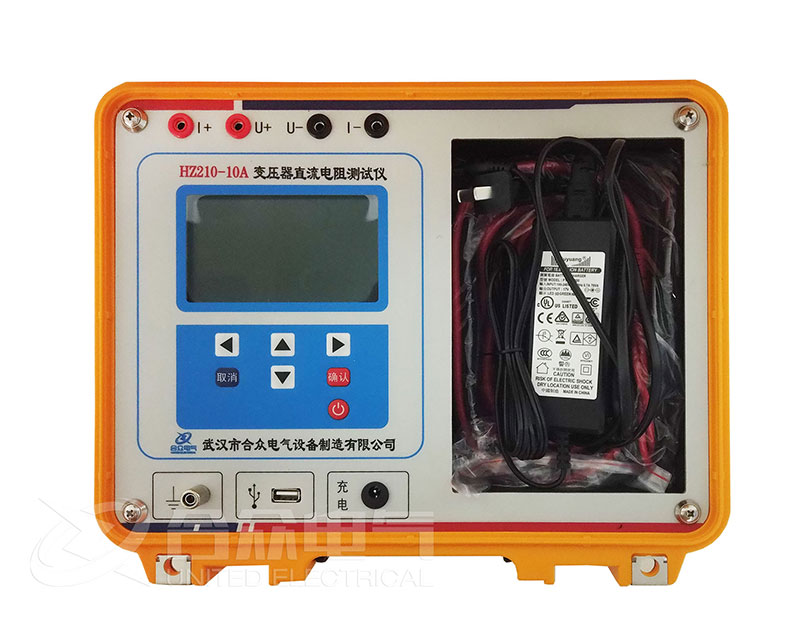

  直流电阻测试仪的面板布局，包括打印机、液晶显示器、键盘、电源插座和电源开关以及接线端子、接地端子。

  直流电阻测试仪面板介绍及说明

  1、输出部分：

  输入输出接线端子如上图所示，共4只接线柱，其中外侧两只红色接线柱为电流输出，内侧两只接线柱为测量电压采样输入。

  2、显示、控制部分：

  液晶显示器和键盘组件组成的显示控制部分，其中显示器为点阵式液晶显示屏，用于显示操作提示、测量结果、以及指示显示屏下部4个多功能按键的用途。左侧的“复位”键可使仪器在出现死机或从菜单退出时直接返回到初始状态。

  最右侧的小孔为显示器对比度调节孔，在显示器出现显示图形对比度过深或过浅，影响阅读效果时，可以用小型“一”字改锥进行适当调节。

  3、打印部分：

  直流电阻测试仪提供的是16行微型面板式打印机，使用寿命长、打印速度快、更换打印纸和色带容易，无须其他维护和保养。整机电源接通后打印机右下角指示灯亮，表示打印机处于待机状态，测试中或测试完毕后根据显示提示按下打印键就可打印出数据。
