全自动温升试验装置历史曲线画面

  电力检测设备一般都有很多曲线表示试验的过程和结果，下面合众电气专家举例介绍，全自动温升试验装置历史曲线画面。

  FLASH记录用于长期数据保存，一般设置的记录间隔较长；记录间隔从1秒到9999秒钟来进行选择，各通道的记录间隔一致。根据生产过程的需要，合理设置FLASH记录的间隔，兼顾记录间隔与时间的矛盾，可以准确地反映过程参数的变化情况。（设置记录间隔时间在显示界面下的设置按钮进入系统参数测试选择设置记录间隔时间，在下面有介绍）
  追忆模式下的时标不能改变，由FLASH存储的记录间隔决定。

  追忆模式下时间显示为曲线右侧起点的时间。

  追忆模式下的报警状态指示仍为实时报警状态而不是记录状态。

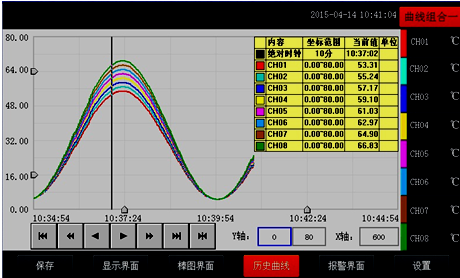

  读数光标模式用于精确显示追忆曲线各点的数值。光标上方数值为当前通道在光标处的实际数值，同时屏幕右上方时间变为光标所在位置的时间。在光标模式下，不能向前或向后追忆。

  如下图所示的按钮，从左到右依次的功能是：向X轴左端滚动曲线一页、向X轴左端滚动曲线半页、向X轴左端滚动一个主划线位置、向X轴右端滚动一个主划线位置、向X轴右端滚动曲线半页、向X轴右端滚动曲线一页、设置。
  其余的界面按钮的功能类同于实时曲线显示画面。

  注：①如果记录仪曾经掉电，在掉电期间因无数据记录，在追忆时曲线会出现间断，历史数据不会丢失。

  ②若记录仪在运行过程中更改了记录间隔时间，在查询历史曲线时可能会出现间断或历史数据时间。
