数字核相器 HZHX-801 核相仪-武汉市合众电气

一、产品概述：

HZHX-801高压数字核相器是新研制出的新型核相产品，用于35kV及以下系统，确定两个电网(发电机组)相位是否相同，以便确定并网。本高压数字核相器绝缘管采用高性能绝缘材料，核相仪表采用塑料外壳配合活动支架，可方便地将核相仪表在绝缘管上灵活地改变观看角度，使用安装简便易行。执行标准：GB13398-2008,DL/T971-2005。

产品别名：核相器、核相仪、核相装置、无线核相器、高压核相器、高压核相仪、语音核相器、语音核相仪、无线核相器、无线核相仪、数字核相器、数字核相仪、定相器、高压定相器。

二、产品特点：

1、在核相时，不论相位是否相同，都有语言和灯光提示。
2、该高压核相器可用“220V或380V”低电压检验核相仪表是否正常。
3、核相仪表内部设有自动电源开关，使用时电源自动打开，不用时电源自动关闭，方便、省电。

产品参数

1、绝缘材料的性能指标：

表一、材质特性：

项目	单位	指标
马丁氏耐热性（纵向）不低于	℃	200
抗冲击（纵向）不低于	mpa/cm	147
抗弯度（纵向）不低于	mpa	343
表面电阻系数（水浸后）不低于	Ω	10×1011
体积电阻系数（常态）不低于	Ω/cm	10×1031

表二、冲击耐受电压试验：

绝缘部件额定电压

（单位：KV）

冲击承受电压

（单位：KV）

极间距离

10

100

0.4

35

150

0.6

表三、绝缘管的长度及衰减电阻的参数：

额定电压（KV）	衰减部件		有效长度（M）	握手长度（M）	全长（M）
额定电压（KV）	长度（M）	阻值（MΩ）	有效长度（M）	握手长度（M）	全长（M）
6-10	0.55~0.7	36~50	0.8	0.8	1.6
35	0.7~0.9	100~150	0.9	0.6	2.6

表四、辨别相位“仪器”信号的反应：
辨别信号

类别	高科技类型
类别	表计	语言	灯
不同相位有三反应信号	指示相应电压或数字显示相应电压	发出音响或发出语言；相位不对，请换相操作	亮
同相位无三反应	无指示	无语言	无亮

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。

产品彩页

数字核相器

产品附件

名称	数量	单位
仪器主机	1	台
专用测试线	1	套
绝缘杆	1	套
说明书	1	本
检验报告	1	份
合格证	1	张

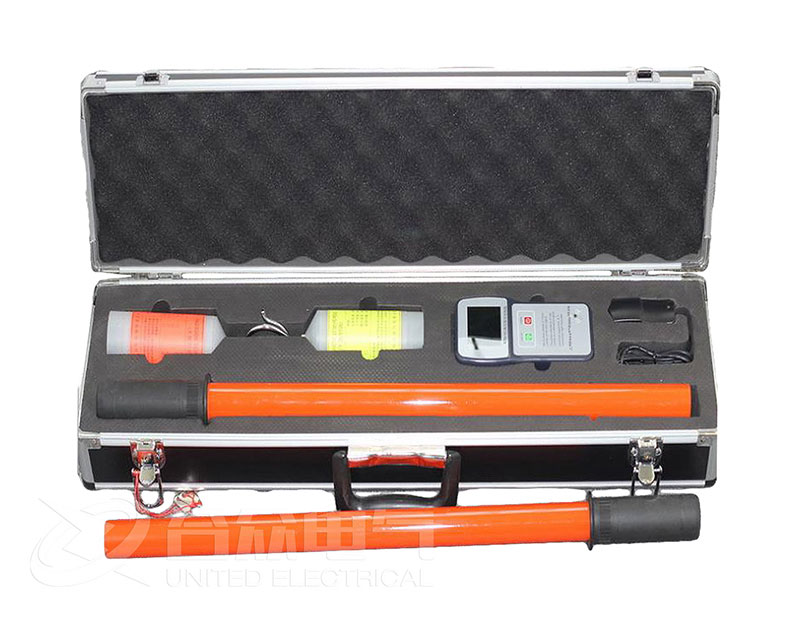

产品图集

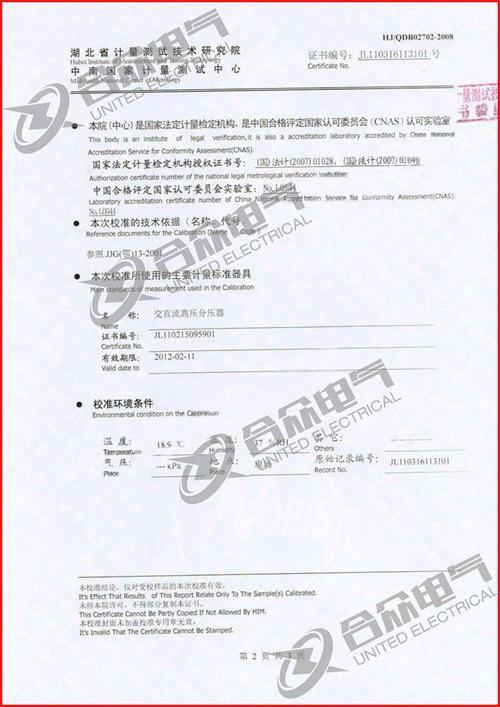

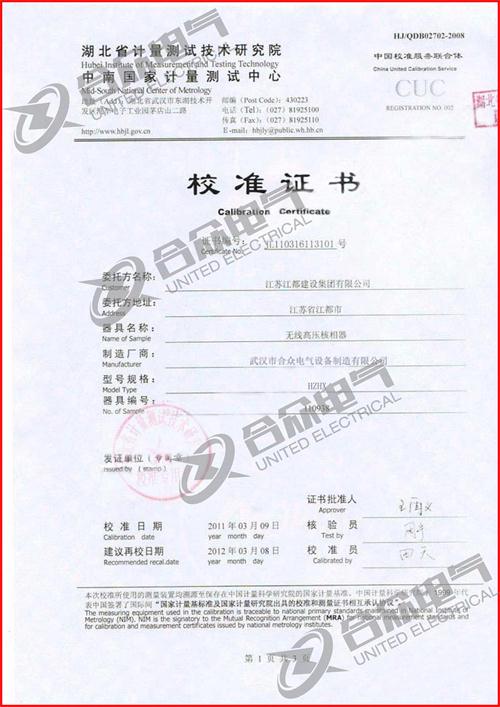

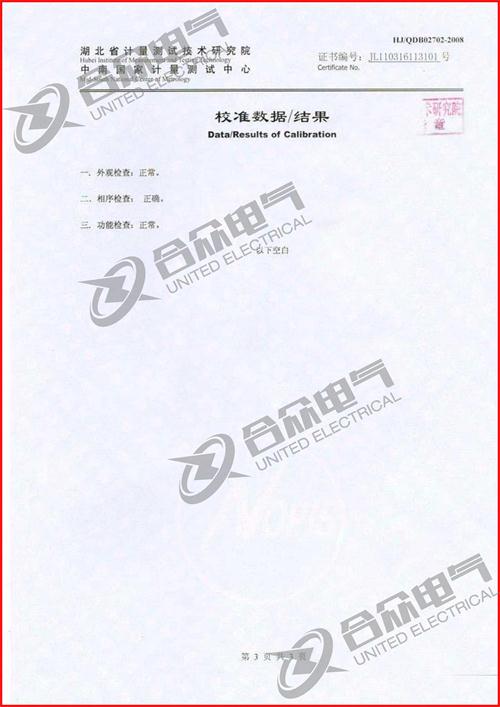

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

数字核相器

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
