一、产品概述：

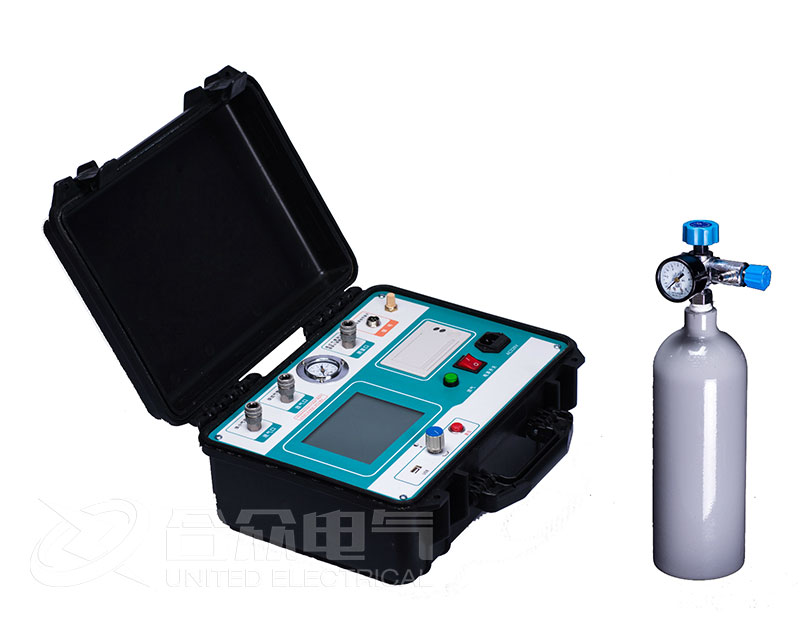

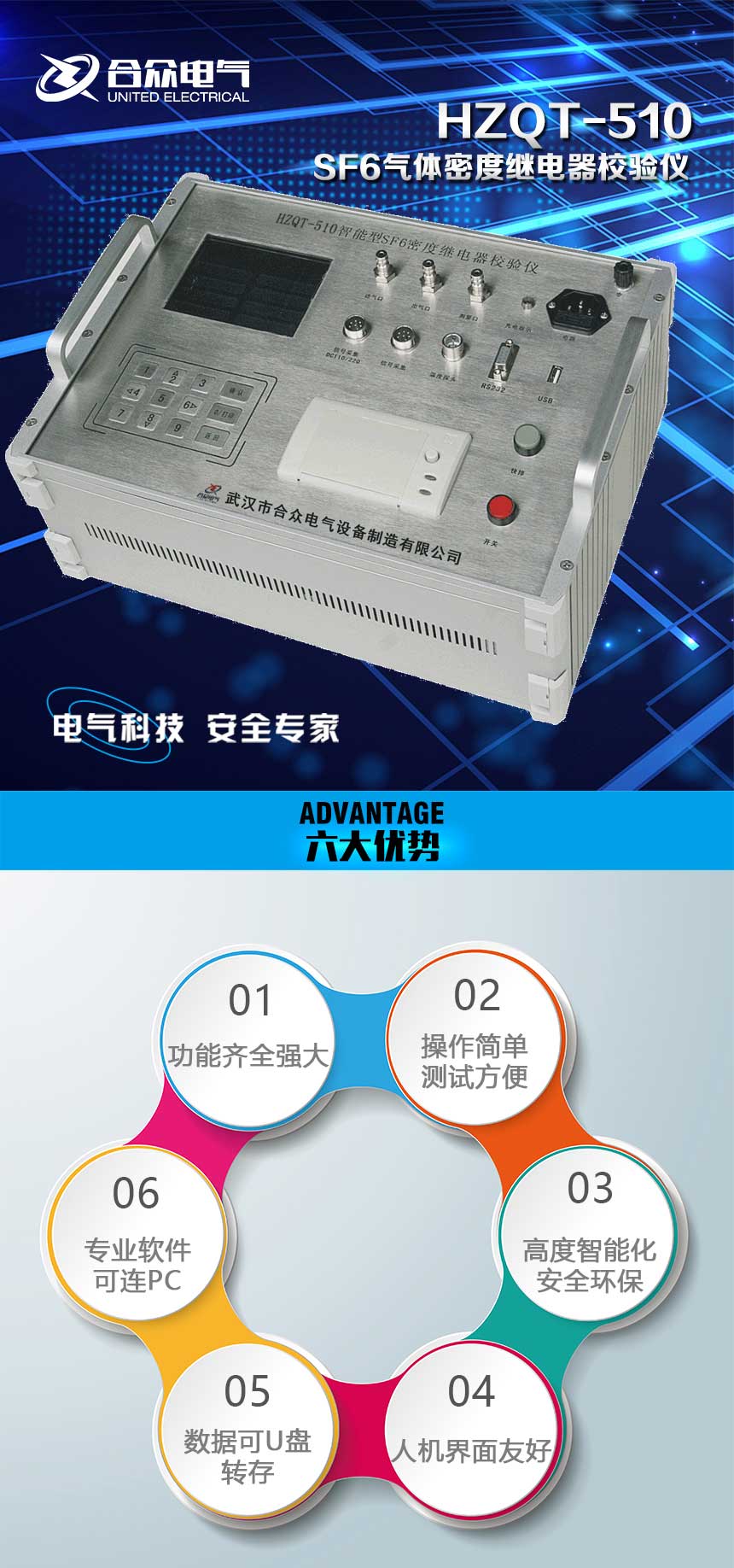

HZQT-510SF6气体密度继电器校验仪，是一种智能化的SF6密度继电器校验仪器。HZQT-510SF6气体密度继电器校验仪，采用高精度压力传感器及高速率A/D转换器，结合32位高性能微处理器能对各种SF6密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力值，自动完成任意环境温度对20℃时的标准压力换算，并且可即时打印、存储测试数据以备查阅，同时自动识别测试过程中的故障。本产品携带方便，操作简单，测试精度高、稳定性强、可靠性好，体现了仪器“智能型”的特点。执行标准：DL/T596-2005。
产品别名：SF6 密度继电器校验仪、全自动密度继电器测试仪、六氟化硫密度继电器校验仪、SF6 气体 密度继电器校验仪、SF6 密度继电器测试仪、密度继电器校验仪。
二、产品特点：
1、密度继电器校验仪采用32位微处理器和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。
2、配置了大屏幕中文液晶屏和旋转鼠标(一键飞梭)人机接口，操作简单、界面美观，所有参数及状态一目了然。
3、自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。
4、所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作
5、汉字报表式打印测试结果，并对试验结果进行智能分析
6、能同时存储50次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果
7、校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验

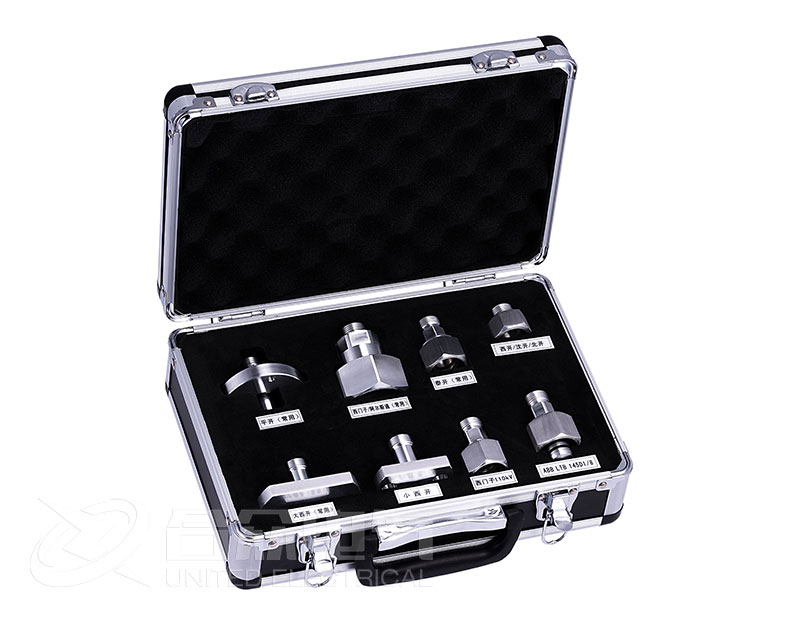

8、配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验
9、校验过程中耗气量极少，不浪费SF6气体，测试成本低，对环境无污染
10、具有在线修改系统时钟的功能
11、具有在线修改系统压力功能，可以现场修正
12、核心元器件采用进口元件，性能可靠
13、能同时测试一组报警信号、二组闭锁信号
14、本产品为便携式工具，使用方便可靠，是SF6密度继电器校验的选择。
|

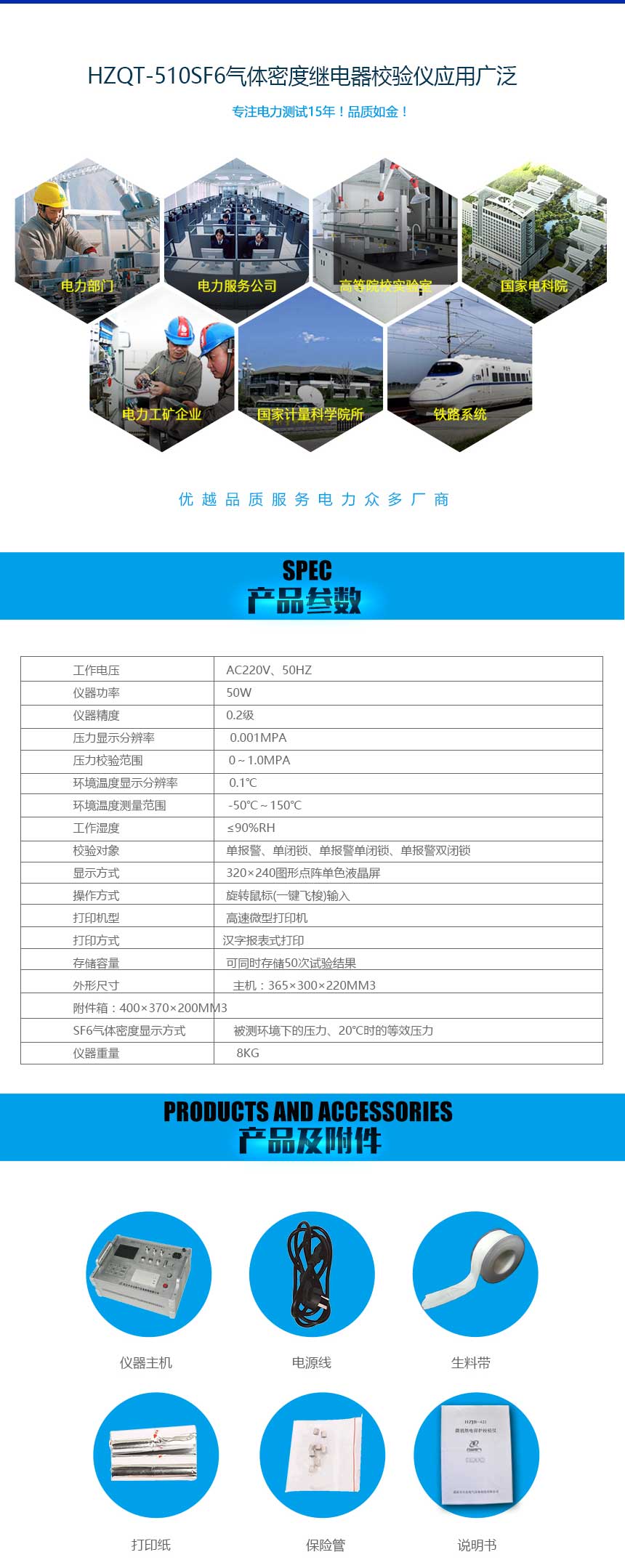

工作电压 |
AC220V、50Hz |
|
仪器功率 |
50W |
|
仪器精度 |
0.2级 |
|
压力显示分辨率 |
0.001MPa |
|
压力校验范围 |
0～1.0MPa |
|
环境温度显示分辨率 |
0.1℃ |
|
环境温度测量范围 |
-50℃～150℃ |
|
工作湿度 |
≤90%RH |
|
校验对象 |
单报警、单闭锁、单报警单闭锁、单报警双闭锁 |
|
显示方式 |
320×240图形点阵单色液晶屏 |
|
操作方式 |
旋转鼠标(一键飞梭)输入 |
|
打印机型 |
高速微型打印机 |
|
打印方式 |
汉字报表式打印 |
|
存储容量 |
可同时存储50次试验结果 |
|
外形尺寸 |
主机：365×300×220mm3 |
|
附件箱：400×370×200mm3 |
|
|
SF6气体密度显示方式 |
被测环境下的压力、20℃时的等效压力 |
|
仪器重量 |
8Kg |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
气瓶 |
1 |
个 |
|
进气管 |
1 |
根 |
|
测量气管含公共接头 |
1 |
根 |
|
放气管 |
1 |
根 |
|
过渡接头 |
8 |
个 |
|
充气转接头 |
1 |
个 |
|
6芯测试线 |
1 |
根 |
|
打印纸 |
2 |
卷 |
|
生料带 |
2 |
卷 |
|
保险管 |
3 |
只 |
|
光盘 |
1 |
张 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
工作电压 |
AC220V、50Hz |
|
仪器功率 |
50W |
|
仪器精度 |
0.2级 |
|
压力显示分辨率 |
0.001MPa |
|
压力校验范围 |
0～1.0MPa |
|
环境温度显示分辨率 |
0.1℃ |
|
环境温度测量范围 |
-50℃～150℃ |
|
工作湿度 |
≤90%RH |
|
校验对象 |
单报警、单闭锁、单报警单闭锁、单报警双闭锁 |
|
显示方式 |
320×240图形点阵单色液晶屏 |
|
操作方式 |
旋转鼠标(一键飞梭)输入 |
|
打印机型 |
高速微型打印机 |
|
打印方式 |
汉字报表式打印 |
|
存储容量 |
可同时存储50次试验结果 |
|
外形尺寸 |
主机：365×300×220mm3 |
|
附件箱：400×370×200mm3 |
|
|
SF6气体密度显示方式 |
被测环境下的压力、20℃时的等效压力 |
|
仪器重量 |
8Kg |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
气瓶 |
1 |
个 |
|
进气管 |
1 |
根 |
|
测量气管含公共接头 |
1 |
根 |
|
放气管 |
1 |
根 |
|
过渡接头 |
8 |
个 |
|
充气转接头 |
1 |
个 |
|
6芯测试线 |
1 |
根 |
|
打印纸 |
2 |
卷 |
|
生料带 |
2 |
卷 |
|
保险管 |
3 |
只 |
|
光盘 |
1 |
张 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
更多 SF6气体密度继电器校验仪 HZQT-510 相关的技术方案，及使用操作方法说明书，正在更新中.....
您也可以直接点击在线客服联系我们，或拨打免费服务热线：400-027-8848，获取更多 SF6气体密度继电器校验仪 HZQT-510 相关技术方案及服务支持。
