一、产品概述：

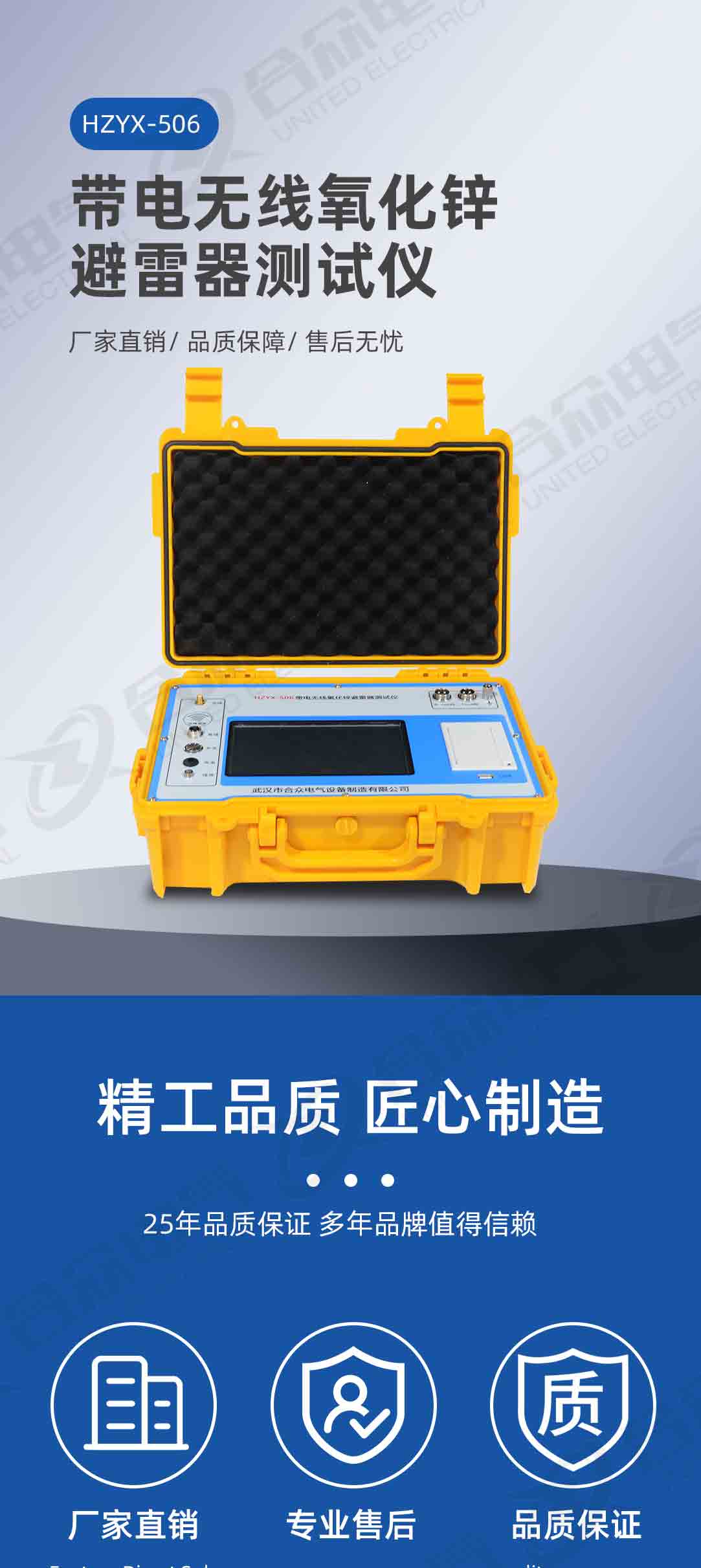

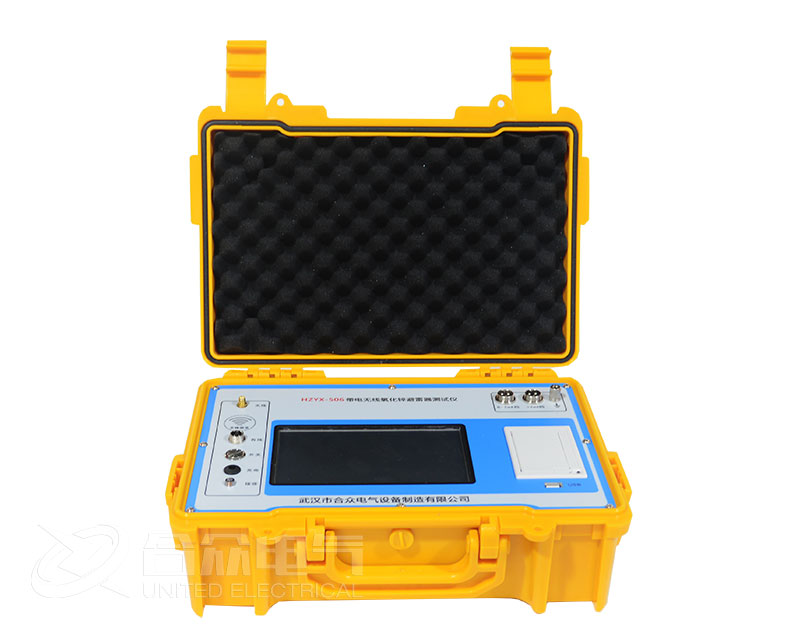

氧化锌避雷器带电测试仪 HZYX-506 ，是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。执行标准：DL474.5—92。
产品别名： 无线氧化锌避雷器测试仪、无线智能型避雷器特性测试仪、氧化锌避雷器带电测试仪、无线抗干扰氧化锌避雷器特性测 试仪、无线避雷器阻性泄漏电流检测仪、无线氧化锌避雷器带电测试仪、无线交流无间隙氧化锌避雷器测试仪、无线氧化锌避雷器特性测试仪
二、产品特点：

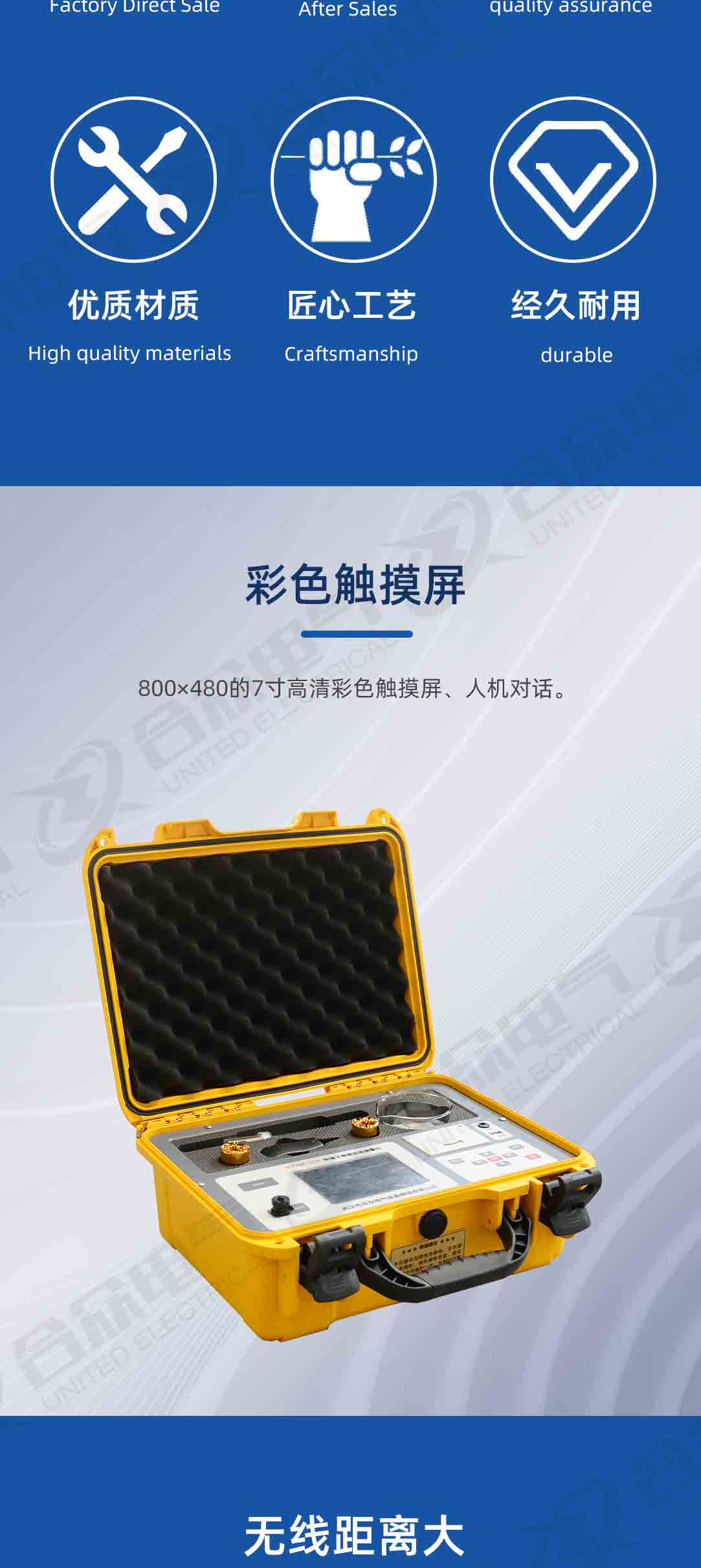

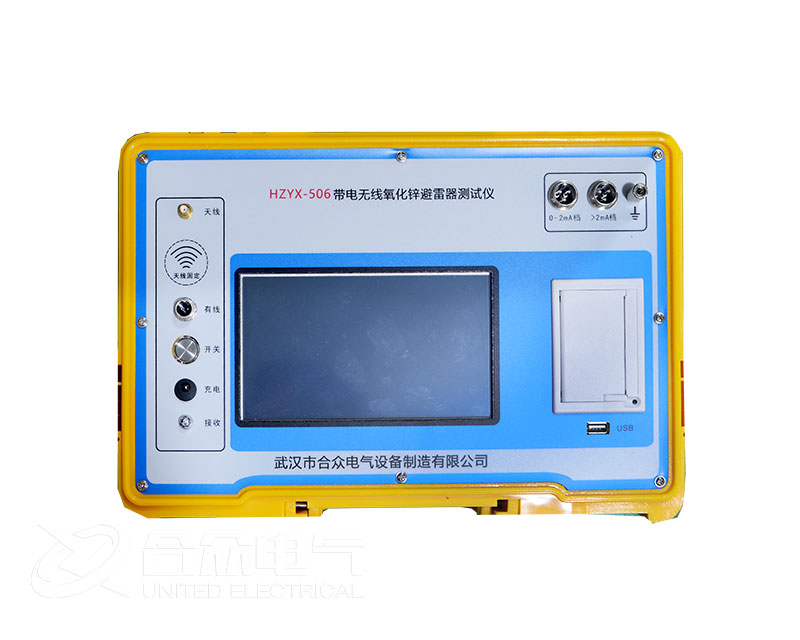

1、全天候超大触摸真彩LCD800×480彩色液晶触摸屏,高速热敏打印机;图文显示，界面直 观，便于现场人员操作使用。

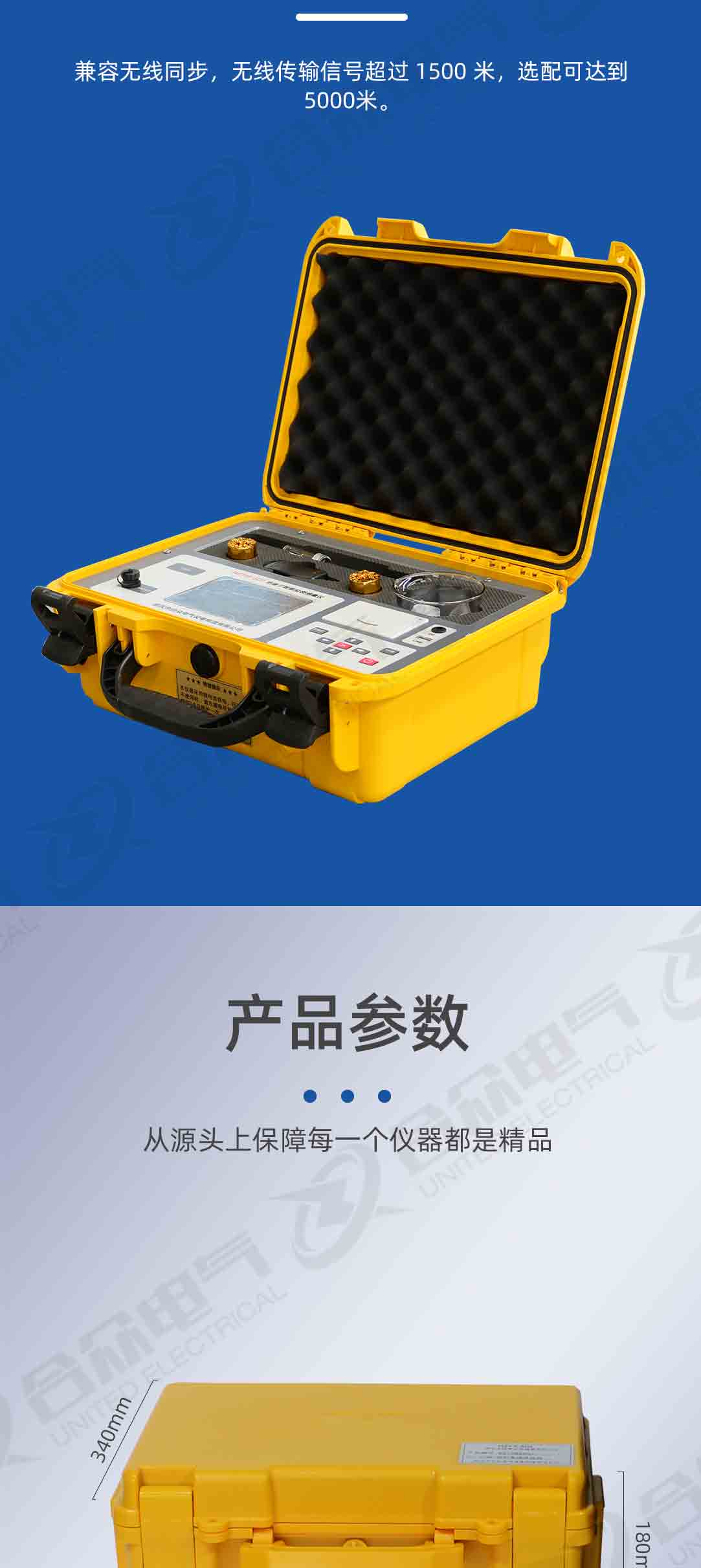

2、超远距离无线传输无线传输PT信号超过400米，按需配置可达到2000米。
3、适用多种场所测试，适用于避雷器带电、停电或试验室等场所使用。
4、电流电压三相同测，真正做到三相电流、三相电压同时测试，提高工作效率。
5、内部无强电安全可靠仪器内部只带弱电，电压不超过12V;电流、电压传感器完全隔离，安全可靠。
6、多种电压基准信号取样方式：
有线方式：从PT端计量绕组取信号，数字信号有线传输。
无线方式：从PT端计量绕组取信号，数字信号无线传输，省去电缆长距离连接。
无电压方式：不需要从PT端子取信号，采用软件计算的方式找到电压基准。
7、内置高能锂电内带6000mAh高能锂离子电池，特别适合无电源场合。
8、嵌入式工业级PC机配备嵌入式工业级操作系统，支持直接关机方式;配有一个USB接口，支持U盘导出数据;可外挂USB鼠标、键盘使用，操作方便。
9、海量储存数据内部配置4GB容量的SD卡可存储海量试验数据，具备数据管理、保存等功能。
10、数据处理先进配套上层管理软件，具备历史数据管理、数据分析、自动生成报告打印等功能。
11、高速采样信号高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。
12、专业防水安全箱进口工程采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。
13、多种附加功能仪器具省电功能，计算器功能，截屏功能等。
|
电源 |
220V、50Hz或内部电池供电 |
|
测量范围 |
泄漏电流：（有效值）0～10mA（可扩展） |
|
电压：（有效值）30～100V（可扩展） |
|
|
测量准确度 |
电流：全电流>100μA时：±2%读数±1个字 |
|
电压：基准电压信号>30V时：±2%读数±1个字 |
|
|
无线测量精度：5% |
|
|
测量参数 |
泄漏电流全电流波形、基波有效值、峰值 |
|
泄漏电流阻性分量基波有效值及3、5、7次有效值 |
|
|
漏电流阻性分量峰值：正峰值Ir+负峰值Ir- |
|
|
容性电流基波，全电压、全电流相角差 |
|
|
电压有效值 |
|
|
避雷器功耗 |
|
|
电压基准信号取样方式 |
有线同步：40米（可扩展） |
|
无线同步：>400米（可扩展） |
|
|
电池参数 |
充电时间：> 6小时 |
|
连续工作时间：> 4小时 |
|
|
间断工作时间：> 8小时 |
|
|
仪器尺寸 |
34cm×22cm×20cm |
|
仪器重量 |
5kg(不含电缆箱) |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
主机 |
1 |
台 |
|
电压传感器箱 |
1 |
台 |
|
发射模块 |
1 |
个 |
|
接收模块 |
1 |
个 |
|
电流测试线 |
3 |
根 |
|
电压测试线 |
4 |
根 |
|
接地线 |
1 |
根 |
|
电压信号连通电缆 |
2 |
根 |
|
电源线 |
2 |
根 |
|
保险管 |
3 |
只 |
|
打印纸 |
2 |
卷 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
电源 |
220V、50Hz或内部电池供电 |
|
测量范围 |
泄漏电流：（有效值）0～10mA（可扩展） |
|
电压：（有效值）30～100V（可扩展） |
|
|
测量准确度 |
电流：全电流>100μA时：±2%读数±1个字 |
|
电压：基准电压信号>30V时：±2%读数±1个字 |
|
|
无线测量精度：5% |
|
|
测量参数 |
泄漏电流全电流波形、基波有效值、峰值 |
|
泄漏电流阻性分量基波有效值及3、5、7次有效值 |
|
|
漏电流阻性分量峰值：正峰值Ir+负峰值Ir- |
|
|
容性电流基波，全电压、全电流相角差 |
|
|
电压有效值 |
|
|
避雷器功耗 |
|
|
电压基准信号取样方式 |
有线同步：40米（可扩展） |
|
无线同步：>400米（可扩展） |
|
|
电池参数 |
充电时间：> 6小时 |
|
连续工作时间：> 4小时 |
|
|
间断工作时间：> 8小时 |
|
|
仪器尺寸 |
34cm×22cm×20cm |
|
仪器重量 |
5kg(不含电缆箱) |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
主机 |
1 |
台 |
|
电压传感器箱 |
1 |
台 |
|
发射模块 |
1 |
个 |
|
接收模块 |
1 |
个 |
|
电流测试线 |
3 |
根 |
|
电压测试线 |
4 |
根 |
|
接地线 |
1 |
根 |
|
电压信号连通电缆 |
2 |
根 |
|
电源线 |
2 |
根 |
|
保险管 |
3 |
只 |
|
打印纸 |
2 |
卷 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
更多 氧化锌避雷器带电测试仪 HZYX-506 相关的技术方案，及使用操作方法说明书，正在更新中.....
您也可以直接点击在线客服联系我们，或拨打免费服务热线：400-027-8848，获取更多 氧化锌避雷器带电测试仪 HZYX-506 相关技术方案及服务支持。
