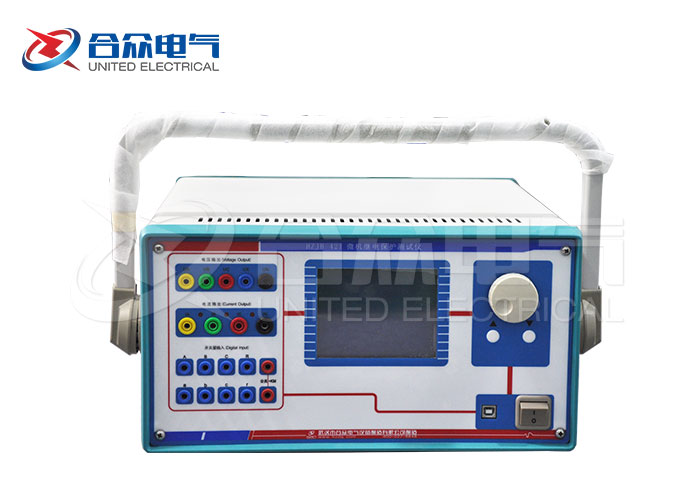

  微机继电保护测试仪，继电保护测试仪，也就是电力测试设备行业常说的“继保”，是一款比较复杂的电力测试设备，下面合众电气公司介绍一些继保的相关知识，微机继电保护测试仪试验项目索引。

  继电保护试验项目索引

  本索引旨在引导试验人员：各种继保装置的试验可以通过“继保”系列软件的哪些模块完成。

  注意：表格中 “（单机）”指用继电保护测试仪的单机操作；“（PC）”指用Windows系统中运行的软件操作，适用于继电保护测试仪联PC机运行的软件。（继电器：小电流控制大电流）

  继电器试验：

  继电保护类型测试项目建议试验的模块备     注

  信号继电器相应的测试项目直流试验  交直流试验若是要求交、直流混合输入的中间继电器，请在“交直流试验”模块中测试 额定电流太小的信号继电器，可用测试仪的电压回路输出测试

  时间继电器

  中间继电器

  重合闸继电器

  其它直流电压、电流继电器

  电流继电器相应的测试项目交流试验可在“交流试验”专门的序分量模块中测试序分量继电器 也可在“I－t特性”模块（PC软件）中测试反时限继电器

  过（欠）电压继电器

  序分量继电器

  同步检查（或相位比较）继电器

  反时限电流继电器
  差动继电器直流助磁特性差动试验、差动谐波（单机） 差动继电器、差动谐波、交直流试验、谐波试验（PC）试验时请参考说明书中的“附录”正确接线

  谐波制动特性

  比例制动特性差动试验、交流试验（单机） 差动继电器、交流试验（PC）

  功率（方向）继电器相应的测试项目功率阻抗、交流试验（单机） 功率方向及阻抗、交流试验（PC）测试功率（方向）继电器前，应预先确定接线类型，和保护大致的动作边界

  阻抗继电器

  同期继电器相应的测试项目同期低周试验（单机） 同期试验、交流试验（PC）“同期试验”模块固定由测试仪的UA、UC分别作为系统侧和待并侧电压输出

  频率继电器相应的测试项目同期低周试验（单机） 频率及高低周（PC）单机试验选择“自动变频”方式时，能测试频率滑差定值

  微机保护试验：

  继电保护类型测试项目建议试验的模块备     注

  线 路 保 护多段过流相应的测试项目交流试验只要方法得当，用“交流试验”模块能进行大部分继电器和微机保护的试验，应重点学习该模块

  过（欠）电压

  序分量电压电流

  频率装置

  功率方向保护

  重合闸及转换性故障相应的测试项目整组试验（单机） 整组试验、线路保护、状态系列、6-35KV线路保护综合测试（PC）要求测试检同期和检无压，用Ux作为待并侧电压输出。

  距离和零序距离和零序定值校验整组试验（单机） 距离和零序、线路保护、整组试验、交流试验（PC）“距离和零序”和“线路保护”均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值

  阻抗特性阻抗特性（PC）

  工频变化量距离定值校验距离和零序、线路保护（PC）应设置故障电流足够大，比如10~15A（当为5A制CT时）

  复合电压闭锁（方向）过流过流、低压、负序电压、灵敏角等交流试验（单机） 交流试验、6-35KV线路保护综合测试（PC）有的保护的“低电压”和“负序电压”由不同的端子输入，试验时需更换接线

  低周、低压减载装置相应的测试项目同期低周（单机） 频率及高低周、6-35KV线路保护综合测试（PC）若其它条件都满足，装置却不能动作，请确认装置是否还需要同时输入电流和开关接点

  发 变 组 保 护差动保护比例制动特性差动试验、交流试验（单机） 差动保护、交流试验（PC）发电机差动保护，用“差动保护”进行试验时，可看作接线类型为Y/Y，高、低压侧平衡系数均为1的变压器保护 “差动保护”注重曲线特性搜索，能较全面测试差动保护

  谐波制动特性差动试验、差动谐波（单机） 差动保护、谐波试验（PC）

  失磁保护相应的测试项目交流试验试验时应注意输出的电压电流的夹角

  励磁保护

  复合电压闭锁（方向）过流（后备）相应的测试项目请参见上文“线路保护”部分请参见上文“线路保护”部分

  其 它 保 护自动准同期装置相应的测试项目同期、低周试验（单机） 同期试验（PC）做自动调整试验时，测试各开入量必须按说明书要求接线

  备自投装置动作逻辑和各开关动作时间状态序列（PC）试验前预想好试验过程，正确接线是试验成功的关键

  母线差动保护相应的测试项目交流试验请参见附录中“南瑞部分保护”有关BP-2B和RCS-915的说明

  光纤线路差动保护试验前先确定装置是否形成“自环”，若是，则保护的动作值应等于其整定值的一半。

  上述内容是微机继电保护测试仪试验项目索引。合众电气公司是专业的电力测试设备制造公司，公司在继电保护测试仪的制造上有丰富成熟的经验，公司至今二十年，是一家值得信赖的老厂家，欢迎您通过合众电气公司网站客服联系我们。
