继电保护测试仪电压电流放大器配置说明

  继电保护测试仪控制数字信号处理微机,采用高速、高性能数字控制处理器作为控制微机,软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。

  克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。

  D/A转换和低通滤波

  继电保护测试仪采用高速高位D/A转换器,保证了全范围内电流、电压的精度和线性。

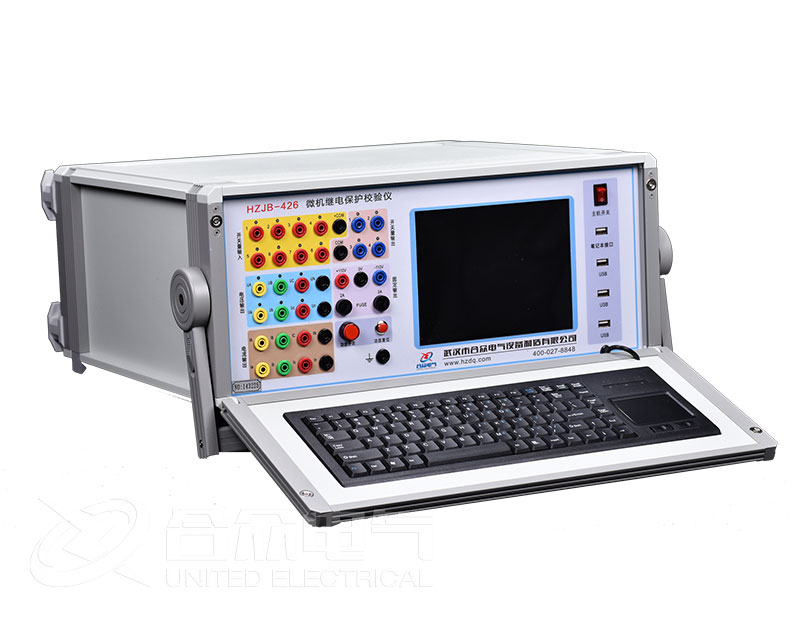

继电保护测试仪

  由于D/A分辨率高和拟合密度高,波形失真小,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,

  易于实现精确移相、谐波叠加,高频率时亦可保证高的精度。

  电压、电流放大器

  继电保护测试仪各相电流、电压不采用升流、升压器,而采用直接输出方式,使电流、电压源可直接输出从直流到含各种频率成份的波形,如方波、各次谐波叠加的组合波形,故障暂态波形等,能够较好地模拟各种短路故障时的电流、电压特征。

  继电保护测试仪功放电路采用进口大功率高保真模块式功率器件作功率输出级,结合精心、合理设计的散热结构,具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护当电流回路出现过流,电压回路出现过载或短路时,

  继电保护测试仪自动限制输出功率,关断整个功放电路,并给出告警信号显示。为防止大电流下长期工作引起功放电路过热,装置设置了大电流下软件限时。10A及以下输出时装置可长期工作,当电流超过10A时,软件限时启动,限时时间到,软件自动关闭功率输出并给出告警指示。输出电流越大,限时越短。
