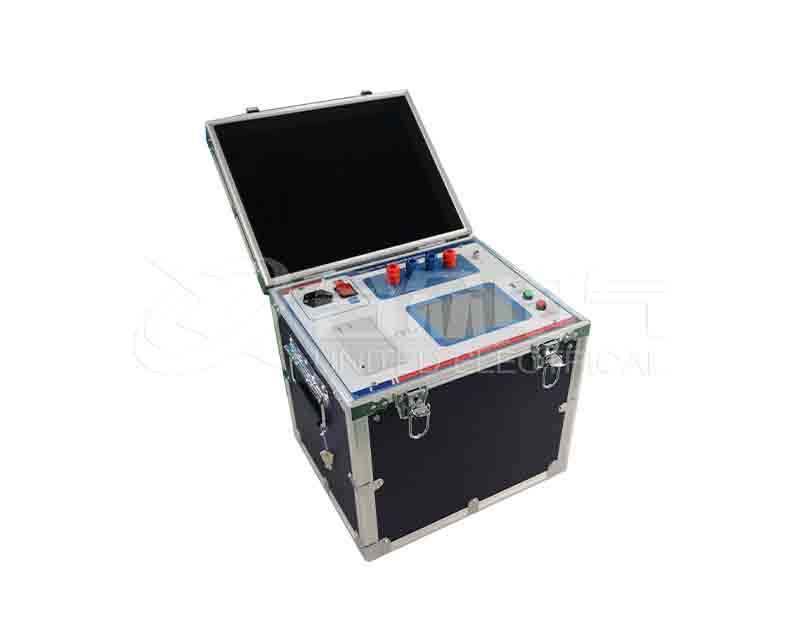

地网接地电阻测试仪 HZDW-603-武汉市合众电气

一、产品概述：

目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。执行标准：GB/T17949.1-2000,DL/T475-2006。

大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

本大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

产品别名：地网接地电阻测试仪、大地网接地电阻测试仪、大型地网接地电阻测试仪

二、产品特点：

1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量

2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠

3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网

4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压

5、操作简单。全中文菜单式操作，直接显示出测量结果

6、大地网接地电阻测试仪布线劳动量小，无需大电流线

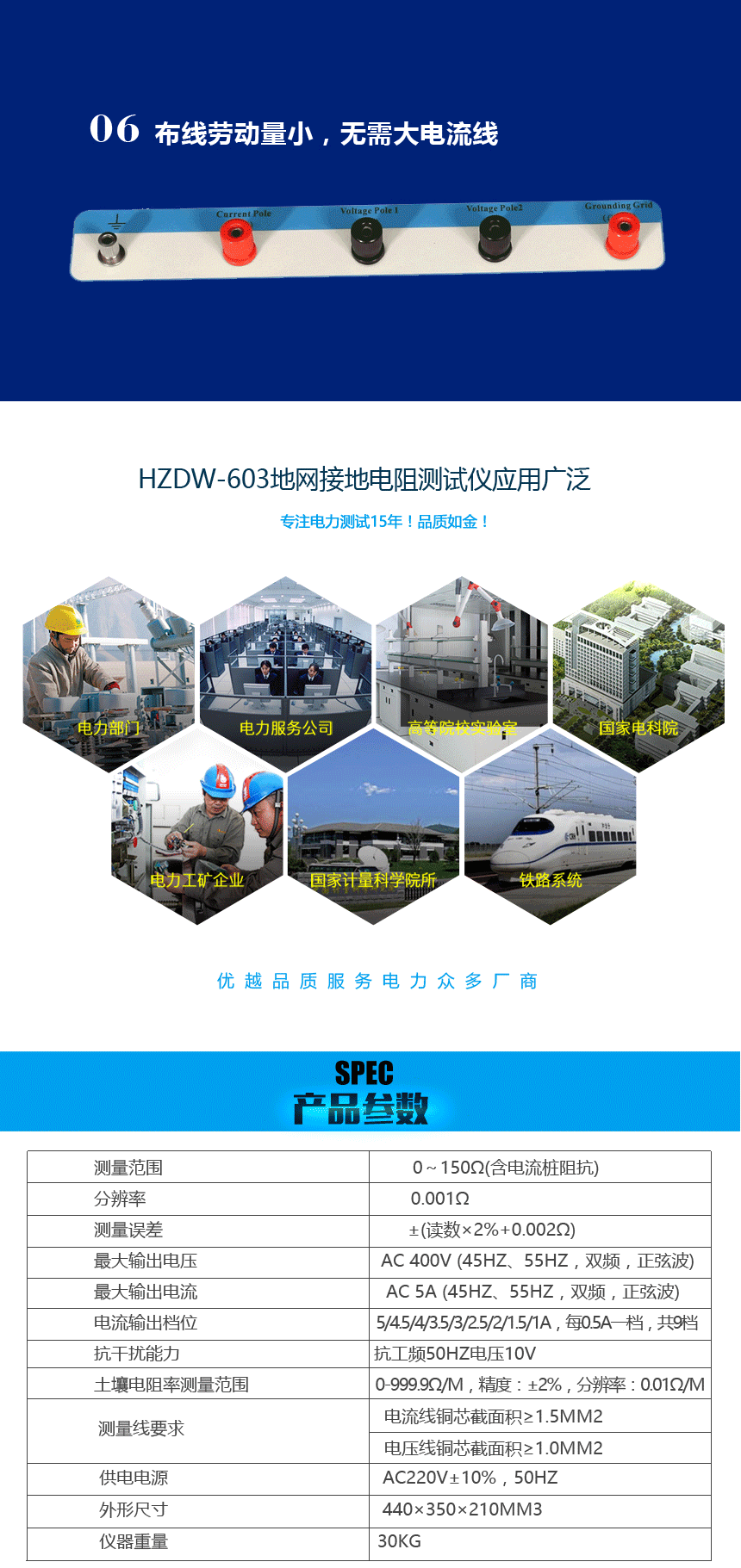

产品参数

测量范围	0～150Ω(含电流桩阻抗)
分辨率	0.001Ω
测量误差	±(读数×2%+0.002Ω)
最大输出电压	AC 400V (45Hz、55Hz，双频，正弦波)
最大输出电流	AC 5A (45Hz、55Hz，双频，正弦波)
电流输出档位	5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档
抗干扰能力	抗工频50Hz电压10V
土壤电阻率测量范围	0-999.9Ω/M，精度：±2%，分辨率：0.01Ω/M
测量线要求	电流线铜芯截面积≥1.5mm2
测量线要求	电压线铜芯截面积≥1.0mm2
供电电源	AC220V±10%，50Hz
外形尺寸	440×350×210mm3
仪器重量	30kg

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。

2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。

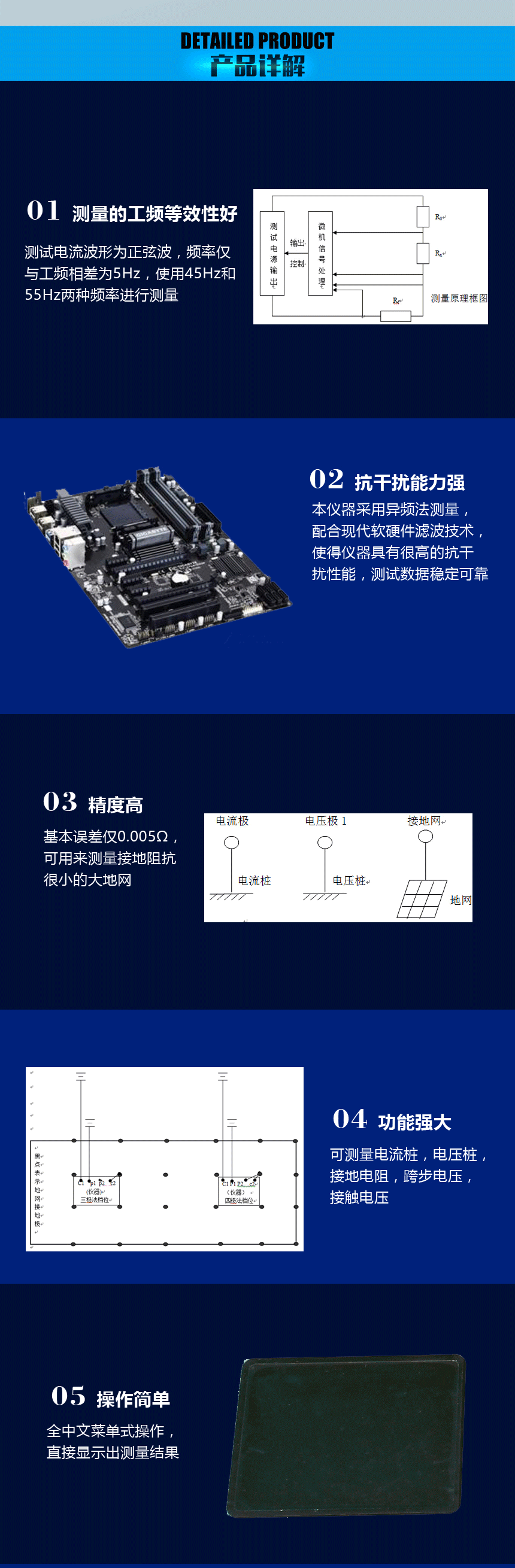

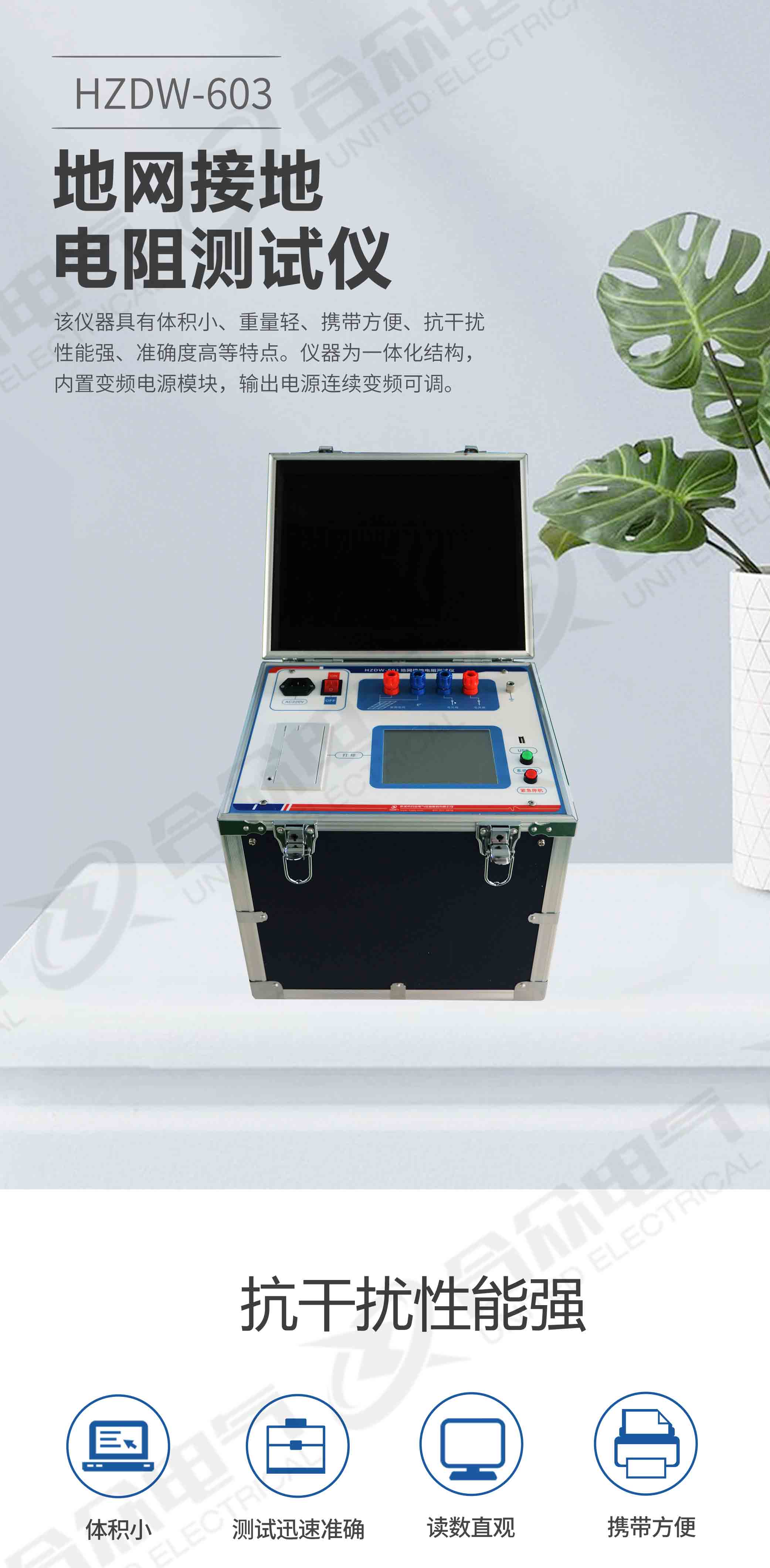

产品彩页

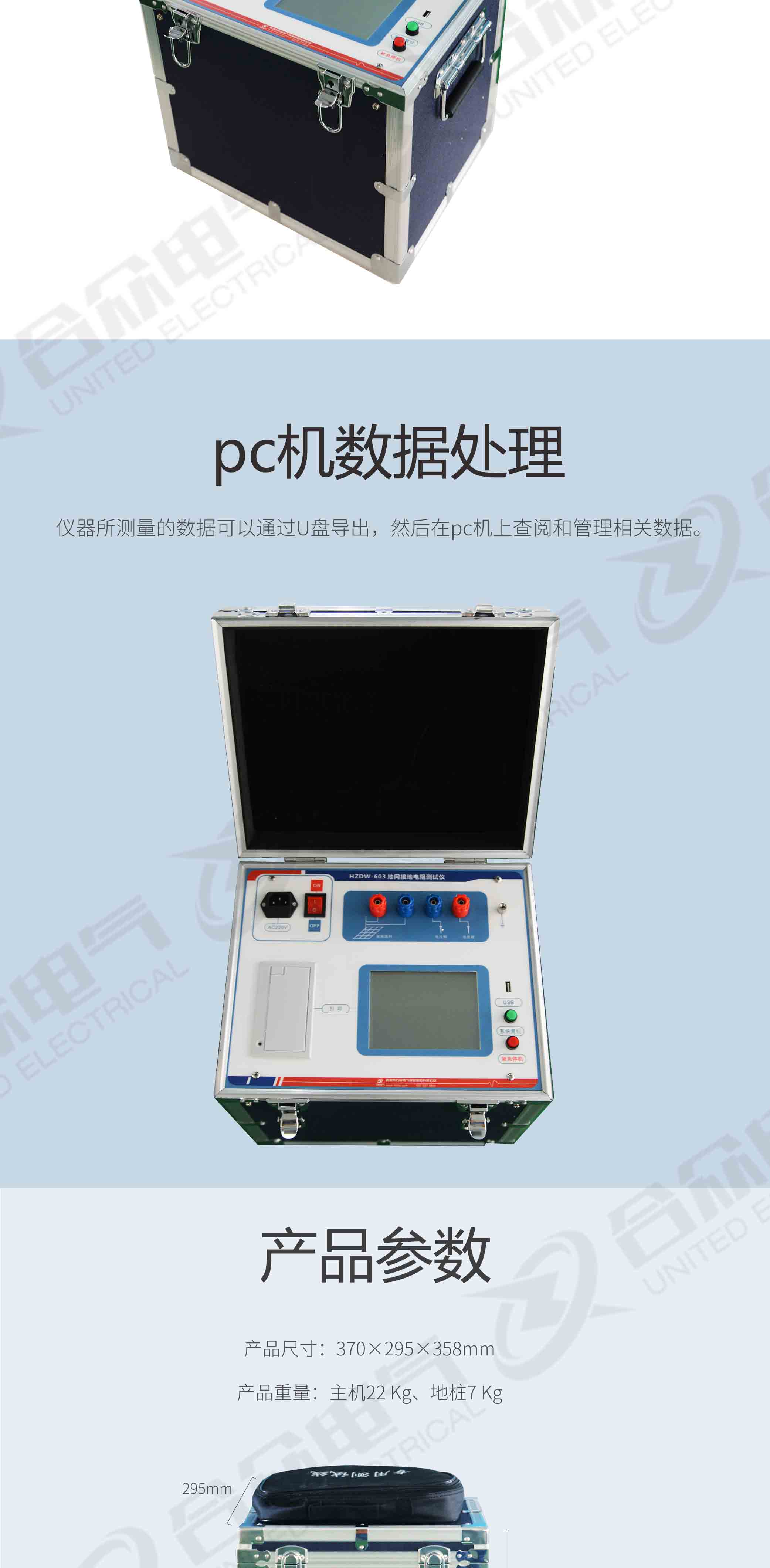

地网接地电阻测试仪

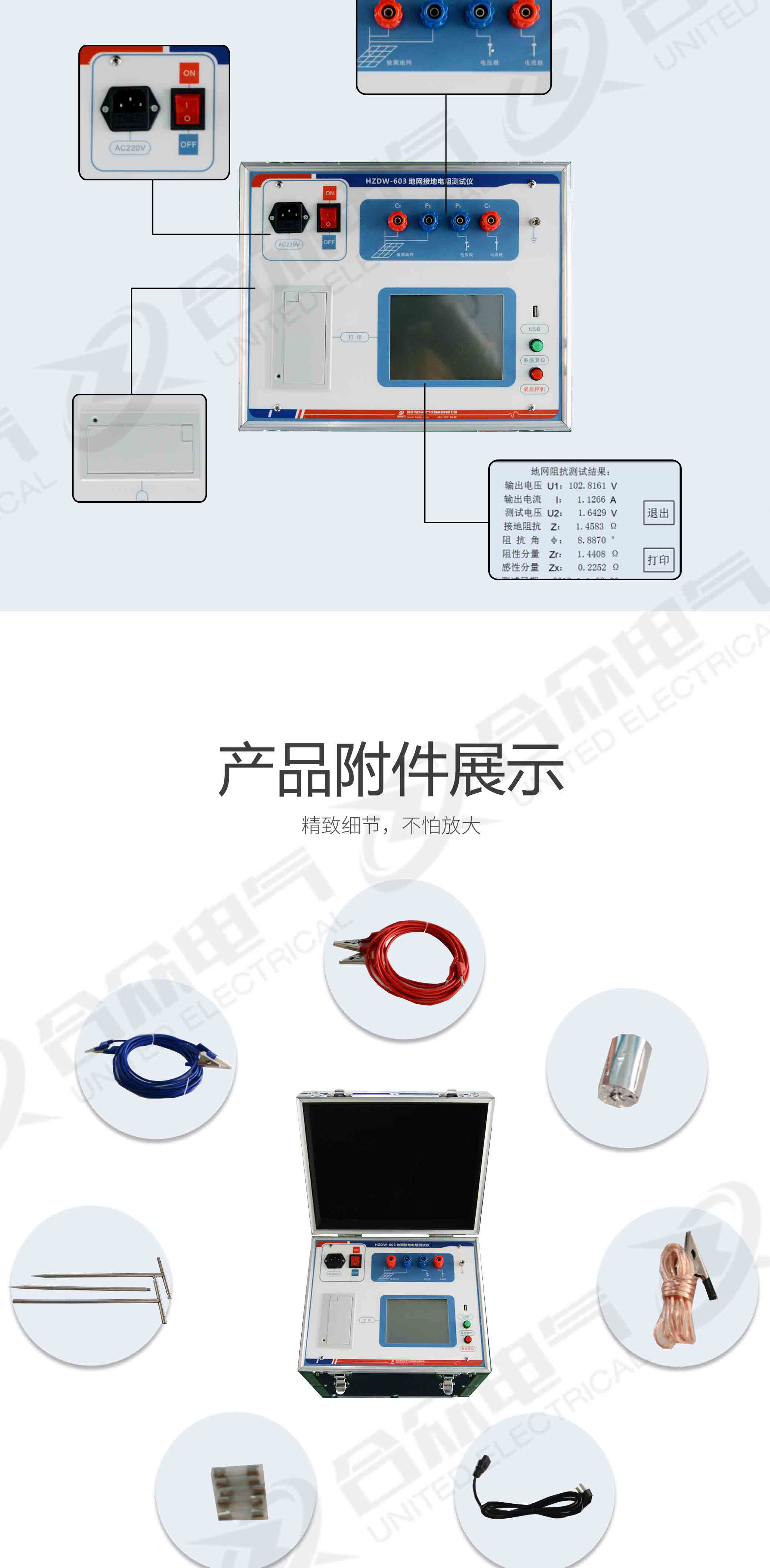

产品附件

名称	数量	单位
仪器主机	1	台
电源线	1	根
参考电阻	1	套
专用测试线	1	套
地桩	2	根
保险管	3	只
打印纸	2	卷
说明书	1	本
检验报告	1	份
合格证	1	张

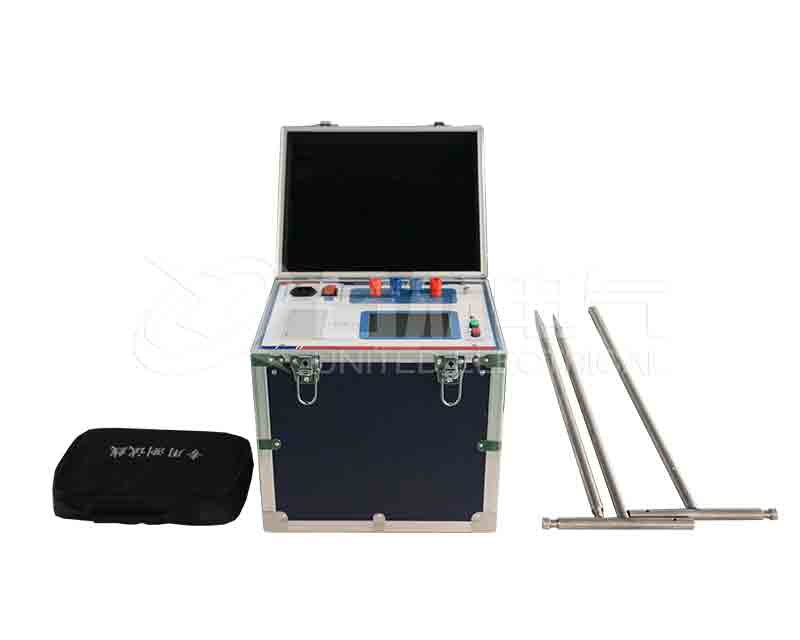

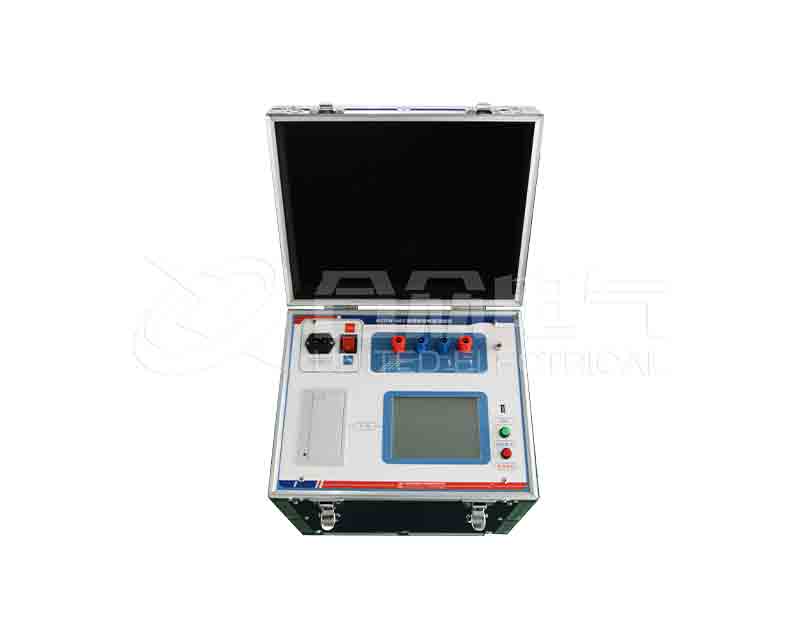

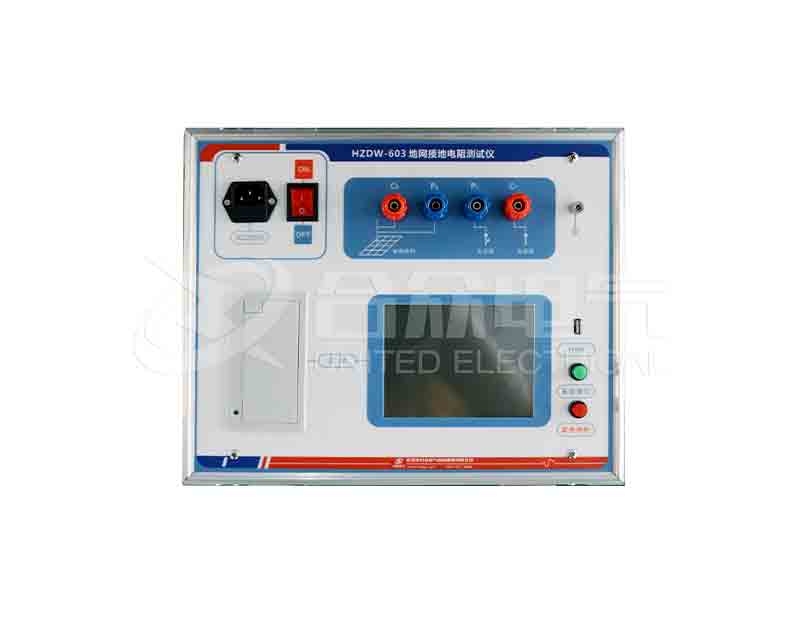

产品图集

HZJD-309型程控接地电阻测试仪

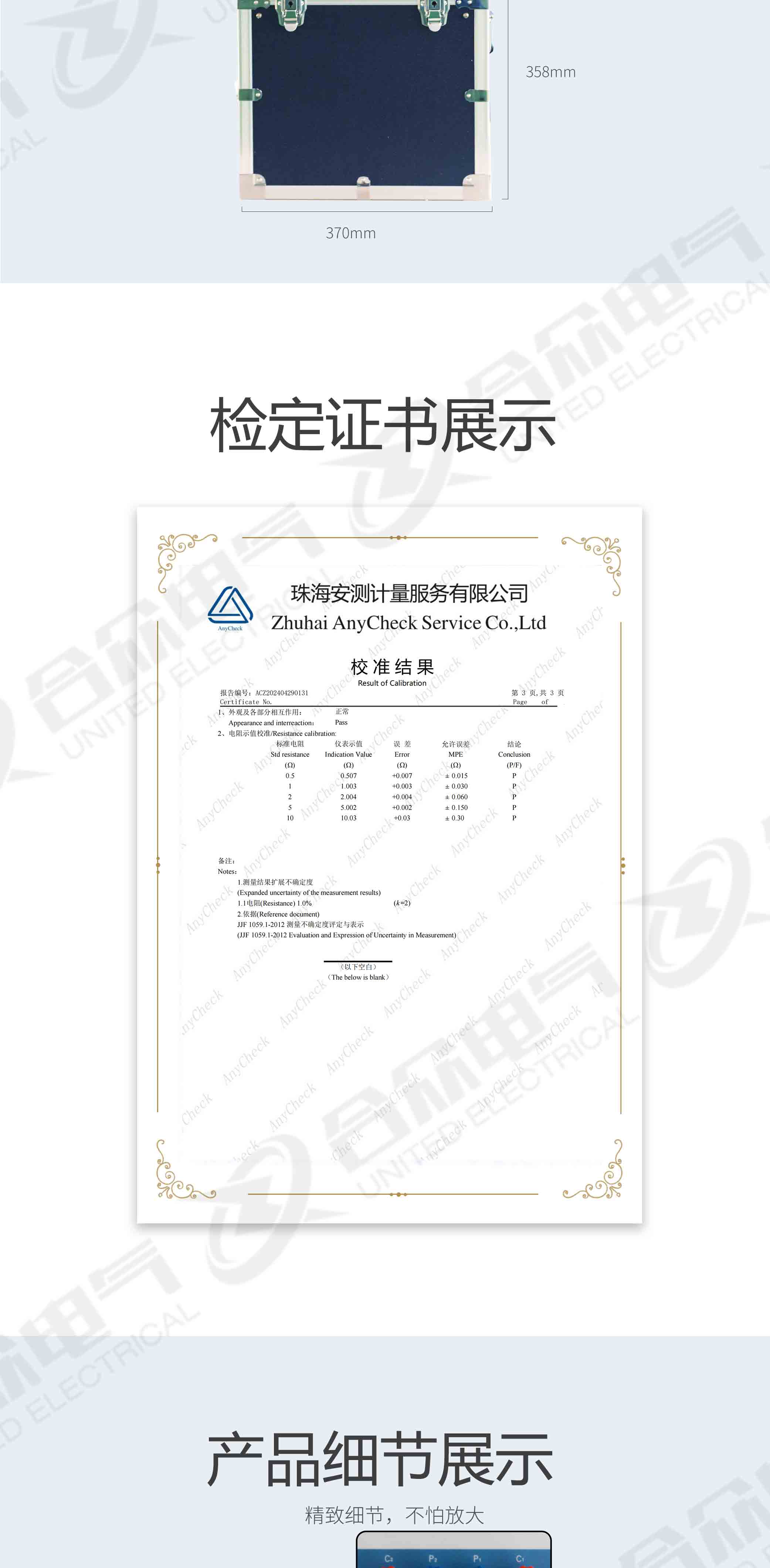

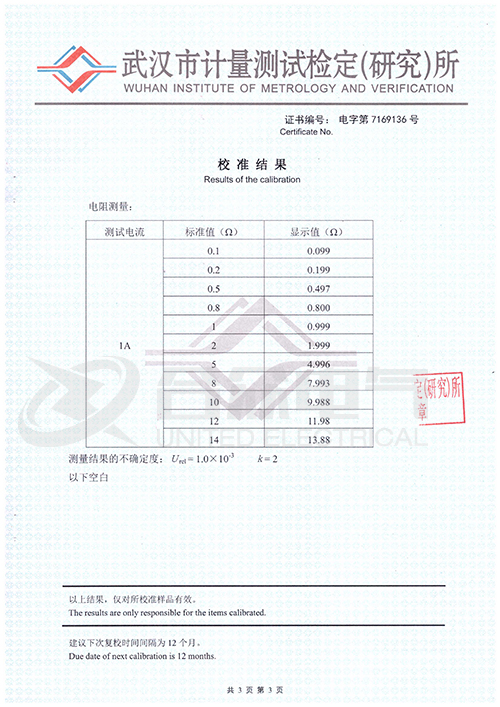

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

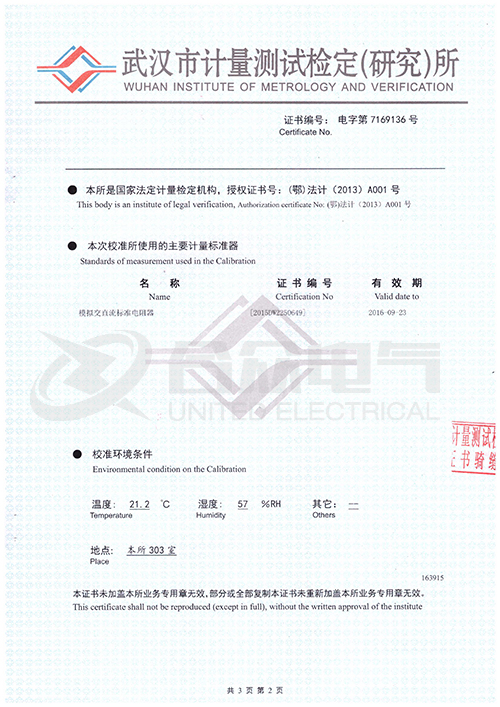

地网接地电阻测试仪证书

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。

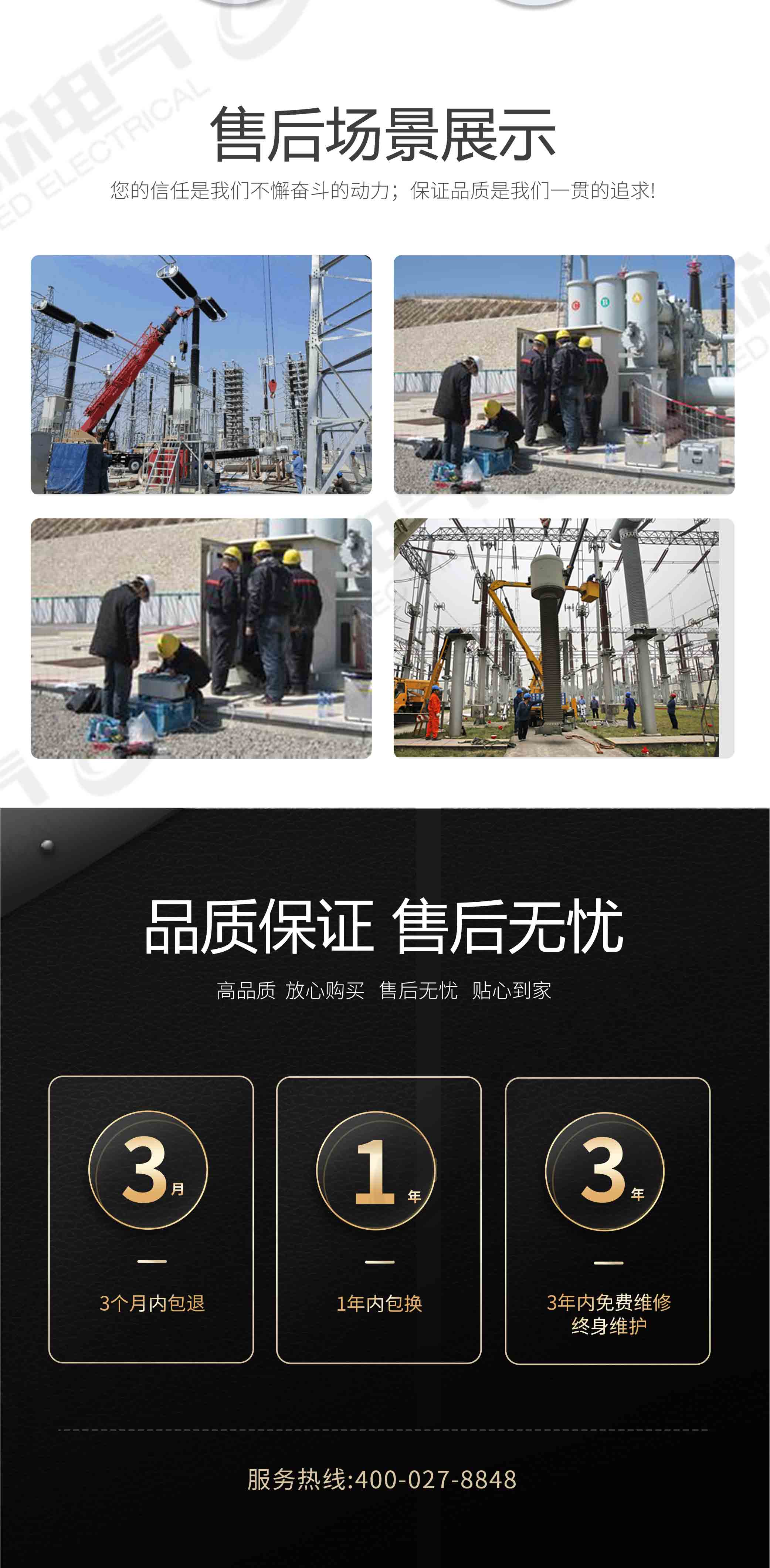

售后保障
