抗干扰异频介损测试仪试验接线方法

  抗干扰异频介损测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。

  抗干扰异频介损测试仪试验接线方法

  1、接地端应可靠接在接地网上;

  2、根据被设备接地情况正确选择正，反接法。

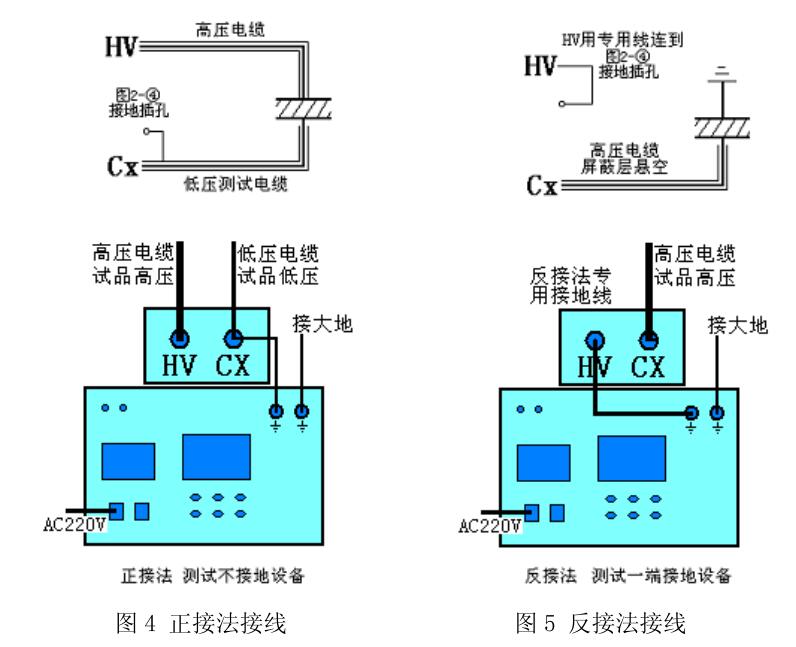

  正接法：(被试设备的低压测量端或二次端对地绝缘)(见图4)：

  1、专用高压电缆从抗干扰异频介损测试仪后侧的HV端上引出接被试设备高压端;

  2、专用低压电缆从抗干扰异频介损测试仪的Cx端引出接被试设备低压端;Cx的屏蔽层必须通过面板上的接地插孔接地，Cx的芯线与屏蔽层严禁短接，否则无取样，无法测量。

  反接法：(被试设备低压端或二次端对地无法绝缘)(见图5)：

  1、专用高压电缆从抗干扰异频介损测试仪后侧的Cx端上引出接被试设备高压端;注意Cx的芯线与屏蔽层严禁短接，否则无取样，无法测量。屏蔽层应接被试品的屏蔽极，如被试品没有屏蔽极则屏蔽层悬空;

  2、HV用专用线连接到面板的接地插孔(HV的芯线及屏蔽层接地);设备低压端已经接地;

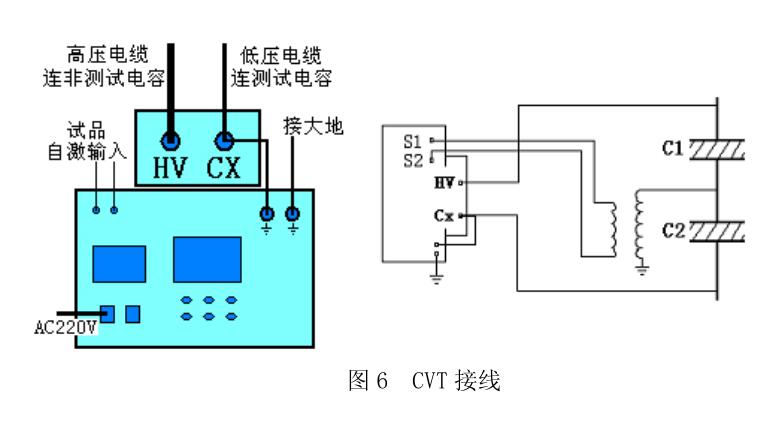

  抗干扰异频介损测试仪CVT测试：

  1、S2为CVT的自激输入源，接CVT正常工作时100V输出的两端，S1、S2 为逆变器经变压器隔离输出，S1、S2允许单端接地;

  2、HV用专用高压测试线连接到非被试电容一端;

  3、Cx用低压测试电缆连接到被试电容一端;Cx的屏蔽层必须连接到面板上的 接地插孔，Cx的芯线与屏蔽层(地)严禁短接，否则无取样，无法测量。按图连接表示正在测试C2的介损，如测C1则按图互换C1、C2;

  4、AC220V接入电源插座口;

  5、对于小电容，空气湿度较大时，其tg8受其表面状态影响，介损测量值异常且不稳定。此时可采用屏蔽环吸收试品表面泄漏电流，其屏蔽电极在正接法时接地，反接法时接Cx的屏蔽层;此方法有可能改变被试设备内部的电场分布而影响tg8;标准电容器和标准介损器均采用此接法。
