互感器综合特性测试仪现场测试设置方法

  互感器综合特性测试仪输出电压高、容量大，伏安特性试验：220V单机输出电压高达1000V.变比测试：电流输出高达600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz;能够有效模拟互感器的真实状态，符合相关检修规定。 调压分辨率可以达到0.15V。

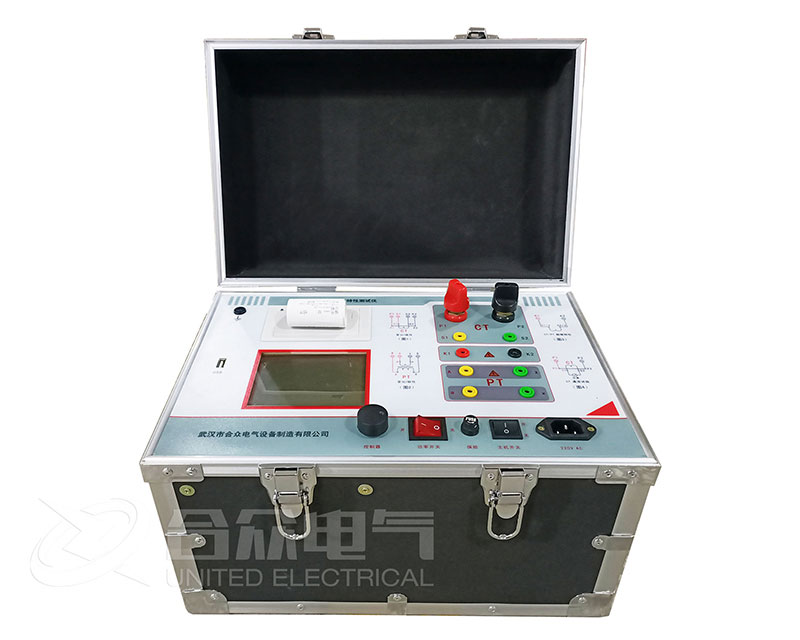

  互感器综合特性测试仪屏幕全汉化图形界面 、旋转鼠标操作:测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。面板自带打印机，可随时打印曲线图及测试数据。操作采用光电旋转鼠标进行。取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。

  互感器综合特性测试仪在使用之前，需要进行系统参数设置，只有设置好了系统参数，才能发挥出仪器的功能，使得仪器测试的准确度更高。

  互感器综合特性测试仪在测试时，只需设定测试电压/电流值，设备即可自动升压/升流，快速显示互感器的伏安特性曲线或变比、极性等测试结果，它支持数据保存和现场打印，不仅省去了人工调压、人工记录、曲线跟踪等繁琐的劳动，还将测试数据上传到USB接口计算机进行编辑、保存或打印。

  输入主界面后选择，系统设置，选项，子菜单选项: 产品信息，系统设置，精度比较，三个功能选项。 系统设置可设置后，输入仪表时间，日期，背光对比度，空数据功能。 调整方法: 点击相应的函数，鼠标左右旋转即可。

  精度对比，这项工作可用于检查仪器的准确性。输出电压要检测的电压的值。范围：0~1000 V，电流精度连接到面板上K1和K2端子的标准电流(0~15A)，观察加法电流与仪表显示器是否一致。测试结束后，单击鼠标停止测试。当电流为10至15A时，时间不超过1分钟。输出电压抽头建立仪器的电压精度后会自动升压电压设置和维护。此时可用高精表测量互感器综合特性测试仪面板AC输出电压是否与仪器显示的电压一致。

  测试结束后，单击鼠标停止测试。进行精密对比度测试时，请勿连接测试线在进行电流精度测试时，请勿使用漏电保护器进行电压精度比较。请检查“高精“的输出电压和电压测量范围。测试完成后，请关闭。

  互感器综合特性测试仪是全自动型测试仪，仅需进行简单的数字设定：设定测试电压、电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。快捷、简单、准确、方便。

  互感器综合特性测试仪可测试CT/PT的：“伏安特性”，“5%、10%和15%误差曲线”，“变比、极性”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”，退磁功能。内设功能状态说明，无需说明书，极易操作、掌握。
