继电保护测试仪硬件要求及通信故障处理

  继电保护测试仪的使用硬件环境要求

  1、硬件要求方面，对PC机配置要求不是很高，至少为Pentium200以上，32M内存，显示器分辨率800×600以上，能运行WindowsXP操作系统的笔记本电脑或台式电脑。

  2、硬件连接方面，要关闭PC机电源，测试仪，用9芯通信电缆将PC机串口1与测试仪背板上的PC机通信器连接。然后打开测试仪和PC机电源。并在测试仪脱机软件主菜单上选择“PC”菜单即进入PC机通信状态。

  3、软件运行方面，启动PC机，运行当前操作系统，最好能将显示器分辨率设为800×600，打开桌面上的目标文件夹，进入各项子功能菜单即可进行各项试验。

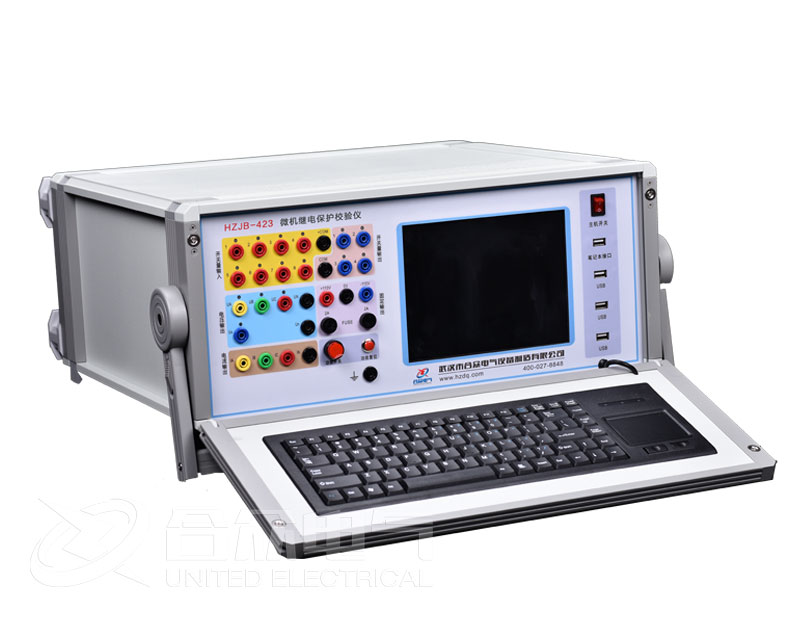

  继电保护校验仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。仪器主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。WindowsXP操作系统，功能强大。体积小、精度高。

  继电保护测试仪USB通信故障排除法

  继电保护测试仪采用高速USB2.0协议进行试验通信，进行试验前必须确认USB连接正常。如试验软件界面的状态栏始终显示【设备未连接】，可按如下步骤排除故障：

  1、继电保护测试仪确认仪器面板上的USB控制开关选择是否正确。

  USB控制开关选择是根据试验方式的不同而选择，如果试验是连接内置工控机做试验，则将USB控制开关选择“工控机”端;如果是连接外接电脑做试验，请选择“PC”端。

  注意连接外接电脑时，请确认工控机驱动是否安装，详细说明见附录A。

  再检查试验软件界面的状态栏显示，如果还是显示【设备未连接】，则进入下一步。

  2、尝试按下仪器界面上的【复位】按钮。等待5秒，检查试验软件界面的状态栏显示，如果还是显示【设备未连接】，则进入下一步。

  3、正常关闭系统，并关闭电源，等待几分钟再开机。
