接地电阻的定义说明及测量仪表要求

  接地电阻定义说明：

  接地电阻是指电流经过接地体进入大地并向周围扩散时所遇到的电阻。大地具有一定的电阻率,如果有电流流过时,则大地各处就具有不同的电位。电流经接地体注入大地后,它以电流场的形式向四处扩散,离接地点愈远,半球形的散流面积愈大,地中的电流密度就愈小,因此可认为在较远处(15~20m以外),单位扩散距离的电阻及地中电流密度已接近零,该处电位已为零电位。

  曲线U=f(r)即表示地表面的电位分布情况(r表示离雷电流注入点的距离)。工作接地(接零保护)、保护接地:在380/220伏低压系统中,接地电流很小,一般不超过几安,所以规定接电阻不大于4欧姆,当容量在100千伏安以下时,接地电阻还可放宽至不大于10欧姆。

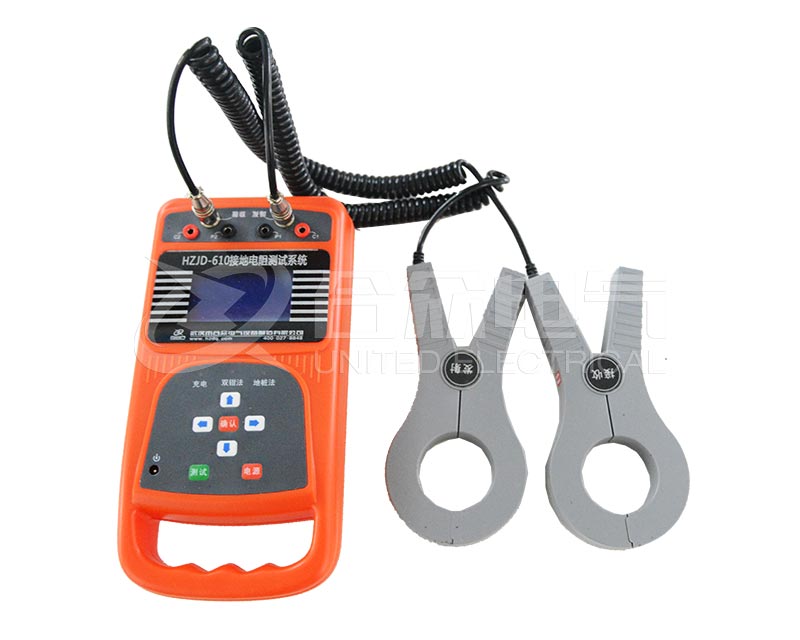

  接地电阻测试仪测量接地电阻仪表的要求：

  1)接地电阻的测量工作有时在野外进行，因此，测量仪表应坚固可靠，机内自带电源，重量轻、体积小,并对恶劣环境有较强的适应能力。

  2)大于20dB以上的抗干扰能力,能防止土壤中的杂散电流或电磁感应的干扰。

  3)接地电阻测试仪应具有大于500kW的输入阻抗,以便减少因辅助极棒探针和土壤间接触电阻引起的测量误差。

  4)接地电阻测试仪内测量信号的频率应在25Hz~1kHz之间,测量信号频率太低和太高易产生极化影响,或测试极棒引线间感应作用的增加,使引线间电感或电容的作用,造成较大的测量误差,即布极误差。

  5)在耗电量允许的情况下,应尽量提高测试电流,较大的测试电流有利于提高仪表的抗干扰性能。

  6)接地电阻测试仪应操作简单,读数最好是数字显示,以减少读数误差。

  接地电阻与接地阻抗的区别：

  有研究证明:接地电阻的概念只适用于小型接地网;随着接地网占地面积的加大以及土壤电阻率的降低,接地阻抗中感性分量的作用越来越大,大型地网应采用接地阻抗设计。

  对于高压和超高压变电所来说,应当用“接地阻抗”的概念取代“接地电阻”,同时建议规程采用接触电压和跨步电压作为安全判据;还应选用轻便、准确的异频测量系统获得接地阻抗的正确结果,以保障人身、设备的安全,利于电力系统的安全运行。
