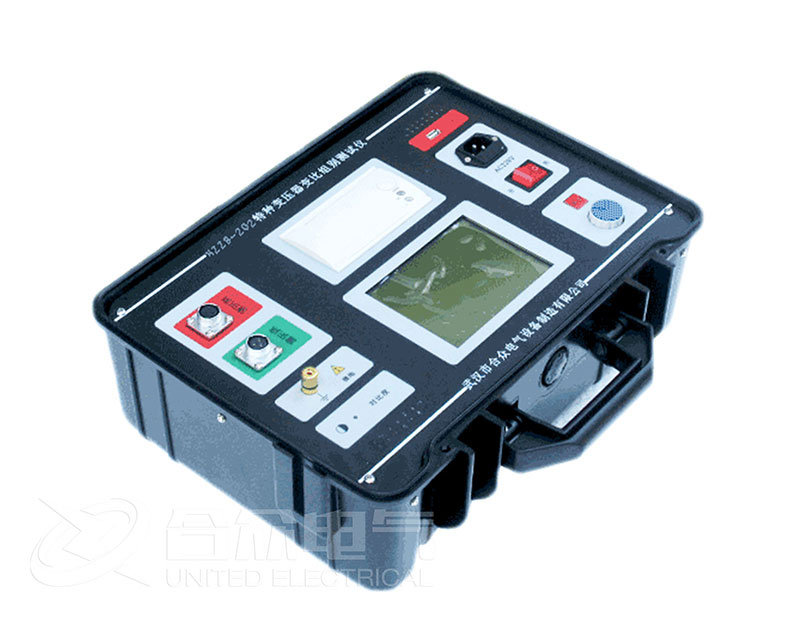

特种变压器变比组别测试仪的操作方法
变压器变比组别是衡量变压器质量的重要指标之一,应该采购对应的专业测试仪器,下面合众电气专家就特种变压器举例说明,特种变压器变比组别测试仪的操作方法。
1、接线 根据被试变压器的类型正确联接测试线夹。
1)单相变压器
变压器 仪器
A---------------红护套内黄线
X---------------红护套内绿线
a---------------黑护套内黄线
x---------------黑护套内绿线
其它线悬空
2)三相变压器
变压器 仪器
A---------------红护套内黄线
B---------------红护套内绿线
C---------------红护套内红线
a---------------黑护套内黄线
b---------------黑护套内绿线
c---------------黑护套内红线
3)二相/三相变压器 如逆斯科特(二相变三相)变压器
变压器 仪器
α---------------红护套内黄线
N----------------红护套内绿线
β---------------红护套内红线
a----------------黑护套内黄线
b----------------黑护套内绿线
c----------------黑护套内红线
4)三相/二相变压器 如斯科特变压器(倒T字,三相变两相)、平衡变压器(三变二,二变三)、整流变压器(原方输入交流,而副方通过整流元件后输出直流。 变流是整流、逆流和变频三种工作方式的总称)等
变压器 仪器
A----------------红护套内黄线
B----------------红护套内绿线
C----------------红护套内红线
α---------------黑护套内黄线
n----------------黑护套内绿线
β---------------黑护套内红线
以上是特种变压器变比组别测试仪的操作方法,购买电力测试设备,选合众电气,专业的电力测试设备制造商,有二十年经验,物美价廉。
1、接线 根据被试变压器的类型正确联接测试线夹。
1)单相变压器
变压器 仪器
A---------------红护套内黄线
X---------------红护套内绿线
a---------------黑护套内黄线
x---------------黑护套内绿线
其它线悬空
变压器 仪器
A---------------红护套内黄线
B---------------红护套内绿线
C---------------红护套内红线
a---------------黑护套内黄线
b---------------黑护套内绿线
c---------------黑护套内红线
3)二相/三相变压器 如逆斯科特(二相变三相)变压器
变压器 仪器
α---------------红护套内黄线
N----------------红护套内绿线
β---------------红护套内红线
a----------------黑护套内黄线
b----------------黑护套内绿线
c----------------黑护套内红线
4)三相/二相变压器 如斯科特变压器(倒T字,三相变两相)、平衡变压器(三变二,二变三)、整流变压器(原方输入交流,而副方通过整流元件后输出直流。 变流是整流、逆流和变频三种工作方式的总称)等
变压器 仪器
A----------------红护套内黄线
B----------------红护套内绿线
C----------------红护套内红线
α---------------黑护套内黄线
n----------------黑护套内绿线
β---------------黑护套内红线
以上是特种变压器变比组别测试仪的操作方法,购买电力测试设备,选合众电气,专业的电力测试设备制造商,有二十年经验,物美价廉。
