全自动温升试验装置的通信测试

  温升试验装置是合众电气重点自产的产品之一,在高压开关行业有广泛的应用,下面来了解下全自动温升试验装置的通信测试。

  在连接好计算机与记录仪的连线后,检查主机与记录仪的波特率及设备地址是否相符,“串口调试助手”对记录仪发命令,看记录仪是否有回应。

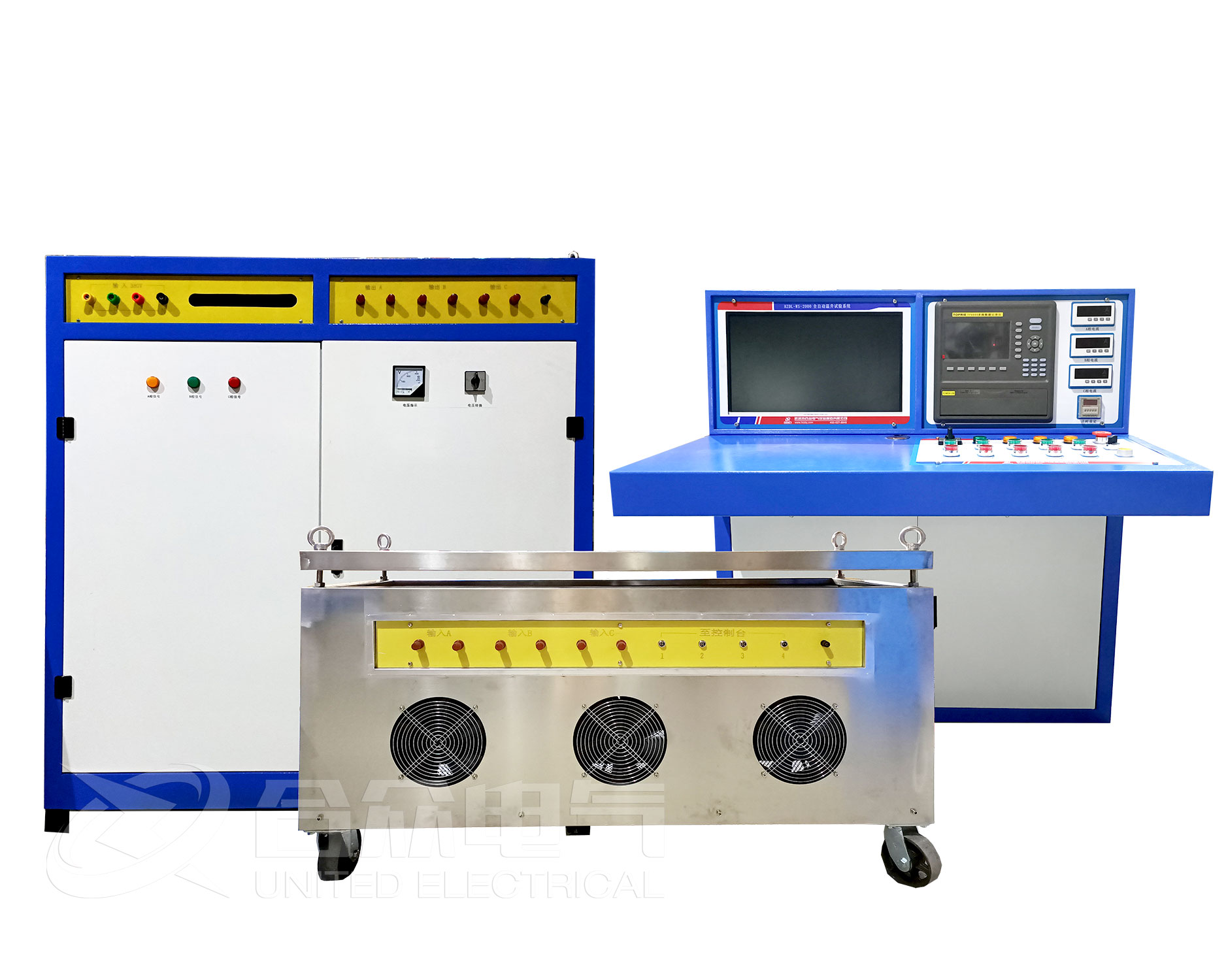

温升试验装置
  通讯接口

  RS-232/RS-485、以太网接口。

  Modbus RTU

  电脑和温度记录仪之间的通信是采用Modbus协议通信。

  ModbusRTU通信命令:

  功能码功能发送帧接收帧

  10x03读取一个或多个寄存器数据设备地址: 0xXX 功能码: 0x03 起始地址High: 0xXX 起始地址Low: 0xXX 寄存器数High: 0xXX 寄存器数Low: 0xXX CRC校验Low: 0xXX CRC校验High: 0xXX 例如发送: 01 03 00 00 00 08 44 0C设备地址: 0xXX 功能码: 0x03 数据长度n: 0xXX 数据0: 0xXXXX …… 数据n-1: 0xXXXX CRC校验Low: 0xXX CRC校验High: 0xXX 回复: 01 03 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 E4 59

  20x06写单个寄存器数据

  30x10写多个寄存器数据

  40x11读取设备信息

  以上是全自动温升试验装置的通信测试,如果需要更多电力测试设备,请在线联系我们客服购买温升试验装置
