全自动变比组别测试仪接线方法设置
电力测试设备接线是一门学问,合众电气技术工程师介绍,全自动变比组别测试仪接线方法设置。
此时按“↑”键选择接法
按“确认”键保存接法,返回主菜单

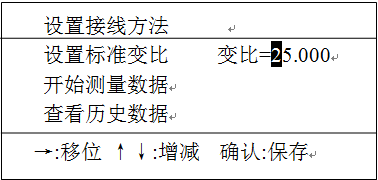

设置标准变比,进入标准变比设置后,液晶屏显示如下
按“↑”“↓”键修改数据。
选中数字后,按“↑”“↓”键,数字由0到9循环变换,如果是第一位,数字只能由1到9循环变化,不会出现0 。
选中小数点后,按“↑”“↓”键,小数点循环移动。

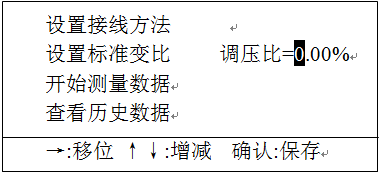

按“确认”键保存变比后,液晶屏显示如下
调压比的设置方法和标准变比的设置方法相同。
按“确认”键保存调压比后,返回主菜单
注意:设置的标准变比为线电压之比,与QJ35电桥不同,不需要换算!
变比调压比设置实例
例1. 变压器的电参数为
接法:Yy
电压比:10000V±5×5%/400V
接法设为:Yy
标准变比设为:10000/400=25
调压比设为: 5.00%

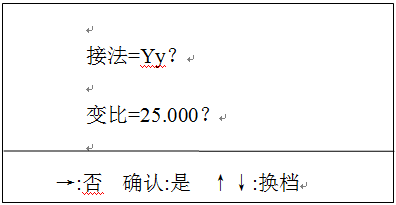

选择“开始数据测量”,按“确认”键后,显示如下
每按“↑”键一次,变比增加25.000×5%,即1.25。每按“↓”键一次,变比减少1.25。新的标准变比直接显示在屏上,按确认键,即可测量出结果。
以上是全自动变比组别测试仪接线方法设置,如果需要更多电力测试设备,请联系在线客服。

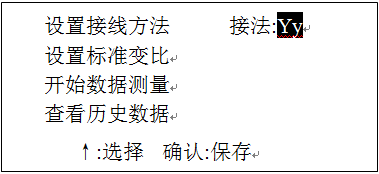

接法设置,进入接线方法设置后,液晶屏显示如下
按“确认”键保存接法,返回主菜单
设置标准变比,进入标准变比设置后,液晶屏显示如下
按“↑”“↓”键修改数据。
选中数字后,按“↑”“↓”键,数字由0到9循环变换,如果是第一位,数字只能由1到9循环变化,不会出现0 。
选中小数点后,按“↑”“↓”键,小数点循环移动。
按“确认”键保存变比后,液晶屏显示如下
按“确认”键保存调压比后,返回主菜单
注意:设置的标准变比为线电压之比,与QJ35电桥不同,不需要换算!
变比调压比设置实例
例1. 变压器的电参数为
接法:Yy
电压比:10000V±5×5%/400V
接法设为:Yy
标准变比设为:10000/400=25
调压比设为: 5.00%
选择“开始数据测量”,按“确认”键后,显示如下
以上是全自动变比组别测试仪接线方法设置,如果需要更多电力测试设备,请联系在线客服。
