异步电动机绝缘试验项目及试验方法

  绝缘试验项目，做异步电动机绝缘耐压试验，是为了检查电动机带电部分的绝缘状况，其中包括测量绝缘电阻和吸收比、泄漏电流及直流耐压、交流耐压试验。

  试验方法，各项试验的一般方法步骤及注意事项：各绕组绝缘电阻及吸收比测量，在电机的交接、大修和小修时需进行此项试验。

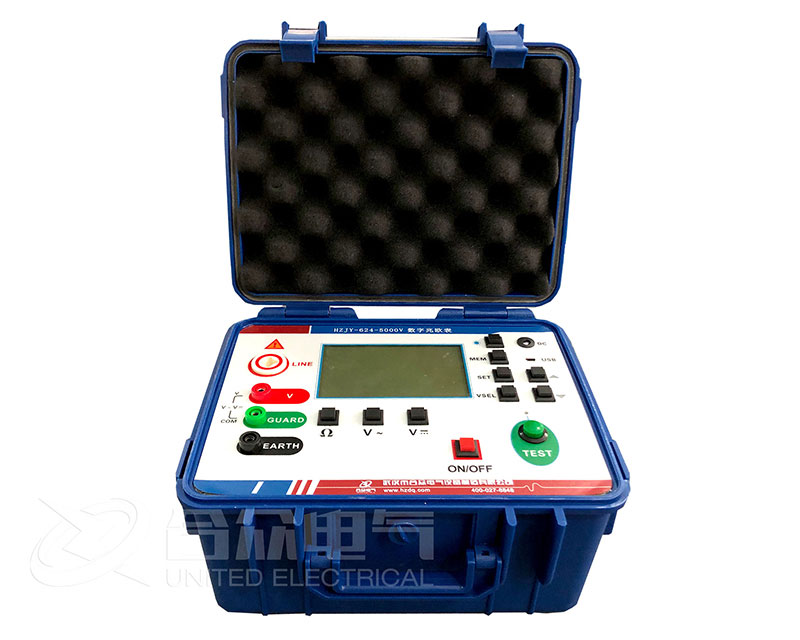

  预防性试验规程规定：在小修和大修时，3kV以下的电动机使用1000V数字兆欧表，3kV及以上者使用2500V数字兆欧表;500kW及以上的电动机，应测量吸收比或极化指数。小修时，定子绕组可与其所连接的电缆一起进行测量，转子绕组可与起动设备一起测量，有条件时可分相测量。

  对绝缘电阻值的要求如下：

  预防性试验规程规定：在小修和大修时，定子绕组额定电压3kV以下者，室温下不应低于0.5MΩ;额定电压3kV及以上者，交流耐压试验装置试验前，定子绕组在接近运行温度时的绝缘电阻值不应低于UnMΩ(Un为电动机的额定电压，取Un，的千伏数)，投运前室温下(包括电缆)不应低于UnMΩ，转子绕组不应低于0.5MQ;吸收比自行规定，根据经验，吸收比大于1.3时，可以不经于燥投入运行(容量小的电动机除外)。

  交接试验标准规定：电动机额定电压为1kV以下，常温下绝缘电阻值不应低于0.5MΩ;额定电压为1kV及以上者，在运行温度时的绝缘电阻值，定子绕组不低于每千伏1Mn，转子绕组不应低于每千伏0.5MΩ;绝缘电阻的温度换算可按附录相关规程的进行。1kV及以上的电动机，应测量吸收比，吸收比不应低于1.2;中性点可拆开的应分相测量。

  定子绕组泄漏电流和直流耐压试验

  交接试验标准规定：1kV以上及1000kW以上，中性点连线已引出至出线端子板的定子绕组应分相进行直流耐压试验，试验电压为定子绕组额定电压的3倍。在规定的试验电压下，各相泄漏电流值不应大于最小值的100%;当最大泄漏电流在20uA以下时，各相间应无明显差别。

  预防性试验规程规定：电动机大修时或更换绕组后进行此项试验，并指出有条件时可分相进行。要求的试验电压：全部更换绕组为3Un，大修或局部更换绕组时为2.5Un，;泄漏电流相间差值一般不大于最小值的100%，泄漏电流为20uA以下者不作规定，500kW以下的电动机自行规定。

  定子绕组的交流耐压试验

  定子绕组在交接、大修后及更换绕组后，需进行交流耐压试验;低压和100kW以下不重要的电动机，大修后和更换绕组后的交流耐压试验可用2500V数字兆欧表测量代替。
