断路器回路电阻测试的目的及试验方法

  断路器导电回路电阻，实际上包括套管导电杆电阻、导电杆与触头连接处电阻和动、静触头之间的接触电阻。前两者基本是固定值，而动、静触头之间的接触电阻，由于各种因素的影响(如触头表面氧化、触头之间残存有机械杂物或碳化物、接触压力下降，接触面积减小、短路电流烧伤等)，常常有所变化，所以测量每相导电回路电阻，实质上是检验动、静触头之间接触电阻的变化，进而判断触头是否良好。

  运行中，动、静触头之间的接触电阻往往会增大，使其在正常工作电流下发生过热，尤其是当通过故障短路电流，可能使触头局部更加过热，严重时，可能烧伤周围绝缘或造成触头烧熔粘结，从而影响断路器的跳闸时间和开断能力，甚至发生拒动情况，因此断路器在安装后、大小修及开断故障电流三次以后，都要进行此项试验。

  回路电阻测试仪测量方法和注意事项

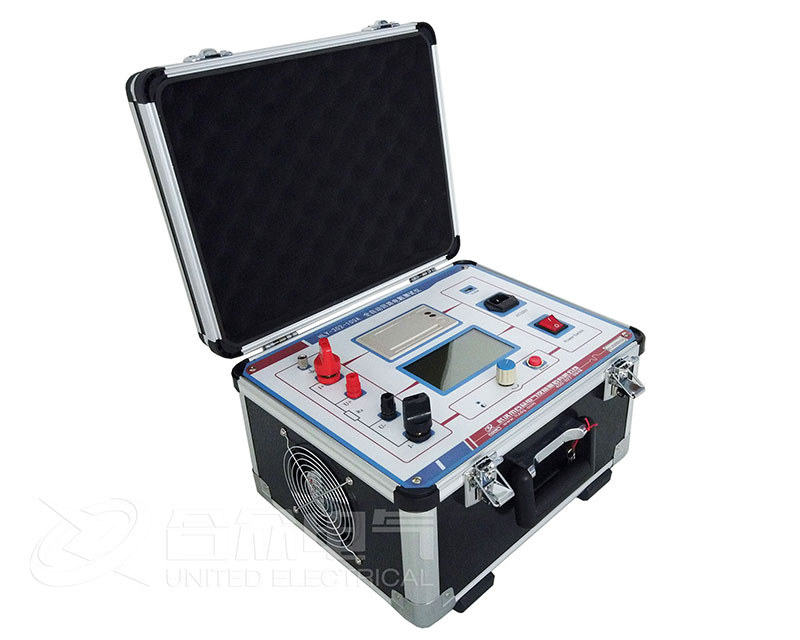

  由于断路器触头之间接触电阻很小，一般采用灵敏度较高的断路器回路电阻测试仪进行测量，并严格测量规程，减少测量误差，并根据断路器特点注意以下事项。

  1)如果断路器是电动操作合闸的，应在电动合闸后测量导电回路电阻;只有允许手动合闸的断路器，才可在手动合闸后进行测量。

  2)测量前，应先将断路器跳合几次，以冲破触头之间的氧化膜，使之接触良好，从而使测量结果能够反映实际情况。

  3)消除测量引线和接触电阻的影响，导线应尽可能短、粗，接触良好，最好用夹子夹在导体上;电桥的电流、电压引线接头，必须严格分开。

  4)回路电阻测试仪测量时，应将断路器的跳闸机构卡死，防止因突然跳闸而损坏表计。

  5)如果断路器有主、辅触头或有并联支路，则应对并联的每一对触头分别进行测量。测量时，应在非被测的触头间垫以薄的绝缘物。

  6)断路器每相导电回路直流电阻的测量结果，应符合制造厂家规定。若测量结果与前次比较，超过一倍以上时，应对触头进行检查;三相之间差别较大时，应引起注意，仔细检查，进行处理。如果测得结果与制造厂家数据差别不大，可将断路器分、合一次，重新测量;若仍偏大，应查明原因，进行处理。
