变频谐振耐压试验装置应用范围及优势

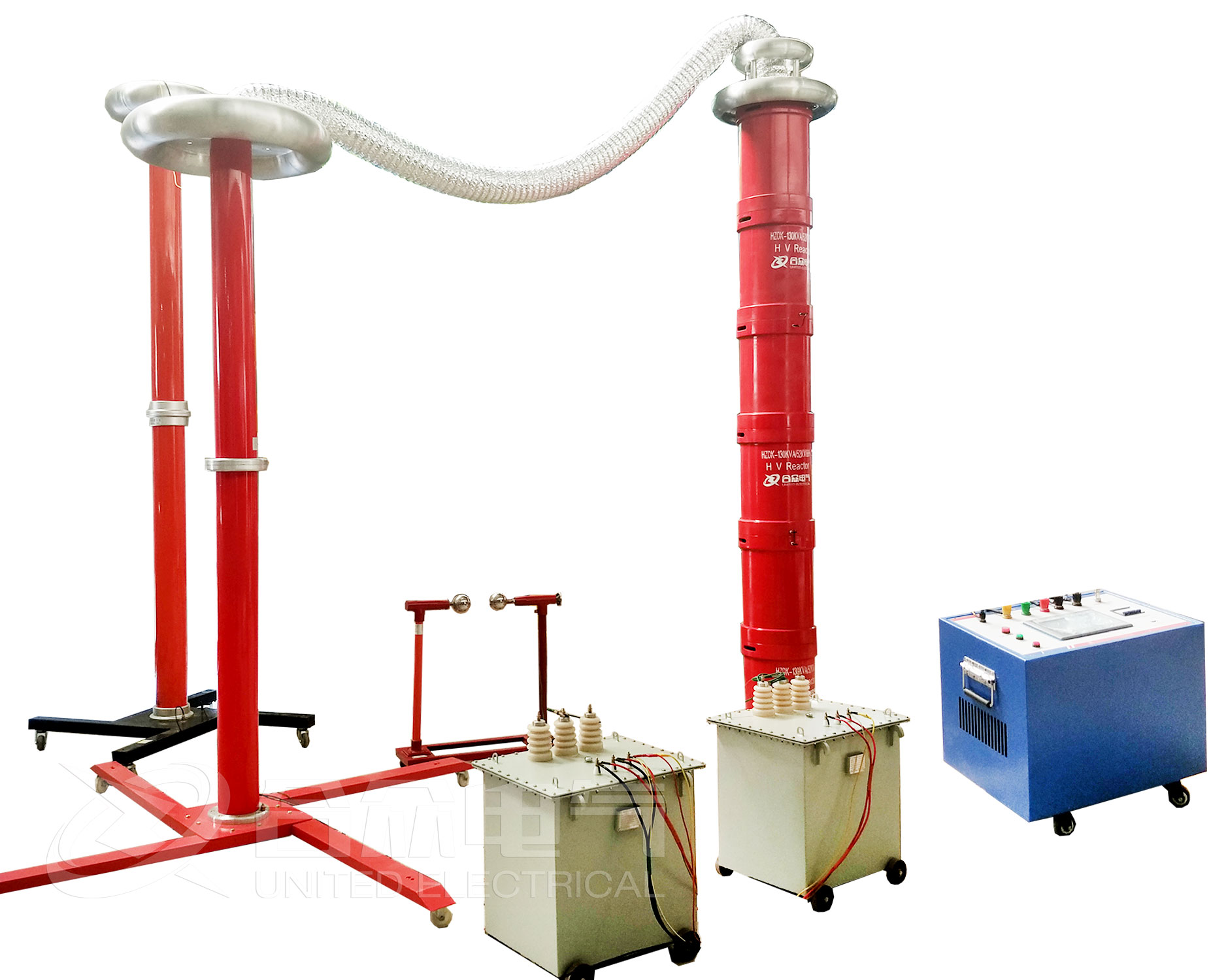

  变频谐振耐压试验装置由变频控制单元、励磁变压器、电抗器、电容分压器、补偿电容器组成。通过改变电抗器的串并联来适用于不同的场合。

  变频谐振耐压试验装置是通过励磁变压器，电抗器形成串联回路(L)，然后与被试品(C)并联形成谐振电路，通过调节试验电源的频率使回路电感L与试品电容C产生谐振，从而获取高电压。

  变频谐振耐压试验装置采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

  变频谐振耐压试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验;电力变压器感应耐压试验，变频谐振耐压试验装置电抗器通常由几节组成，通过电抗器的各种组合方式可以进行不同电压等级的交流耐压试验。

  变频谐振耐压试验装置可靠性高、稳定性好。核心部件采用进口元器件，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完备，能适用于不同的场合。

  变频谐振耐压试验装置智能变频调谐，即可自动调谐，扫描谐振频率，也可以手动寻找。系统自动扫描时，从30Hz到300Hz自动扫频，扫频完成后，系统根据扫频结果初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。

  具有自动、手动试验方式选择功能，自动试验方式为设定试验电压、试验时间，自动调谐——自动升压——自动恒定耐压及计时——自动降压——自动电感复位。手动试验方式也可采用自动调谐为半自动。

  变频谐振耐压试验装置具有过压保护、过流保护、闪络保护三种功能，具有试验时间设定功能，且时间到后自动降压。试品试验电流受回路谐振条件的制约，因此当试品击穿或者发生短路时，系统的谐振条件会被破坏，试验电压迅速降低，短路电流很小，只有试品电流的十分之一以下，因此即使被击穿也不会对试验装置或者试品造成危害，同时也提高了试验人员的安全性。
