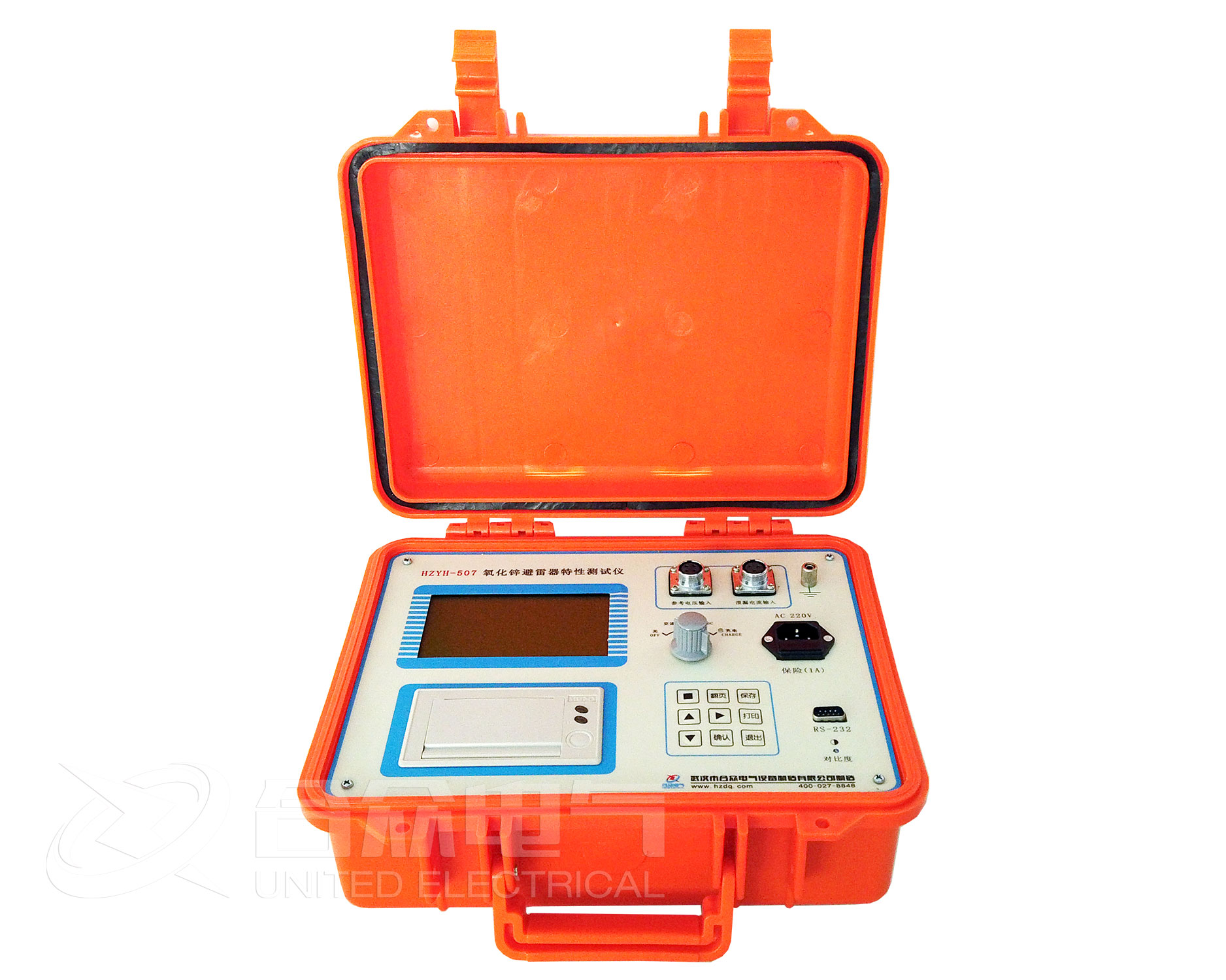

氧化锌避雷器测试仪工作原理使用方法

  氧化锌避雷器测试仪工作原，理通过数字滤波器的输入电流和电压后，取出基波，基波，然后计算电阻电流峰值Ir1p =Ix1p.cosφ投影方法中，由于基波数值稳定性，现在广泛用于测量避雷器Ir1p性能的总电流基波电压基波的峰值Ix1p投影U1(E1)Ir1p方向，在垂直方向上为Ic1p投影，φ为相位角波的电压和电流，其中包含所选择的补偿角，因此，和由[披]是Ir1p MOA可以直接测量性能。

  氧化锌避雷器测试仪现场进行测量时，一字之间排列的避雷器，中间B相通过杂散电容对A、C泄漏以及电流可以产生重要影响，使A相φ减小，阻性电流逐渐增大，C相φ增大，阻性电流密度减小甚至为负，这种社会现象称相间相互干扰。一种教学方法是补偿由于相间存在干扰：假设Ia、Ic无干扰时相位信息相差120°，假设B相对A、C相干扰是相同的。

  取电压B相，电流C相，被测φ1=φcb;再取电流A相，被测相电流与A相电流相差选择校准角度(ca-120) / 2，并将仪器置于主菜单中。选择好相序，仪器将根据自动序列的所选择的相位角来补偿(A求和未被选择0φ，B相位补偿，C减法φ)可以不必补偿相位干扰(即补偿角是0)，它是从避雷器阻性电流的性能的变化来确定。如果允许，它只能通过向电，以获得绝对数据进行测试。实验室测量无论干扰阶段。

  在正弦信号电压进行激励下，氧化锌避雷器的泄漏产生电流由容性电流和阻性电流通过两部分内容组成，其合成一个波形设计。在全电流输出波形中，第一个波峰的峰值问题应当与基波电流的峰值时间基本情况相同，其峰值可能出现的时刻随避雷器等效电阻值的变小而向右偏移。第二个波峰的峰值不断出现不同时刻保持基本在电压达到峰值过程中出现的时刻，其时，容性电流控制基本为零。

  通过实际测试的经验来看，我们只要测出一个波峰的峰值，既为基波电流的峰值(在阻性电流不十分大的情况下，也就是全电流的峰值)，设法测出第二个波峰的峰值，即可得到实现对阻性电流密度峰值的测量。测出第一个波峰与第二个波峰之间的时间差，既可直接得出φ值。

  氧化锌避雷器测试仪现场测试具体使用方法如下：

  1、打开仪器箱盖，将氧化锌避雷器测试仪外壳牢固接地。

  2、将避雷器的一端插入氧化锌避雷器测试仪的高压套管内(H端)，另一端用线夹夹住。或者用专用的绝缘线从高压端引出外接试品。注意：不能空载升压。

  3、合上电源开关，氧化锌避雷器测试仪内部自检后，报灯亮，放电灯亮，两块表头指示值为零±1个字。

  4、按一下复位键，报灯灭，氧化锌避雷器测试仪进入检测状态，可以进行测试。

  5、按下检测按钮约1秒钟后松开，氧化锌避雷器测试仪自动完成MOA的全部检测项目。
