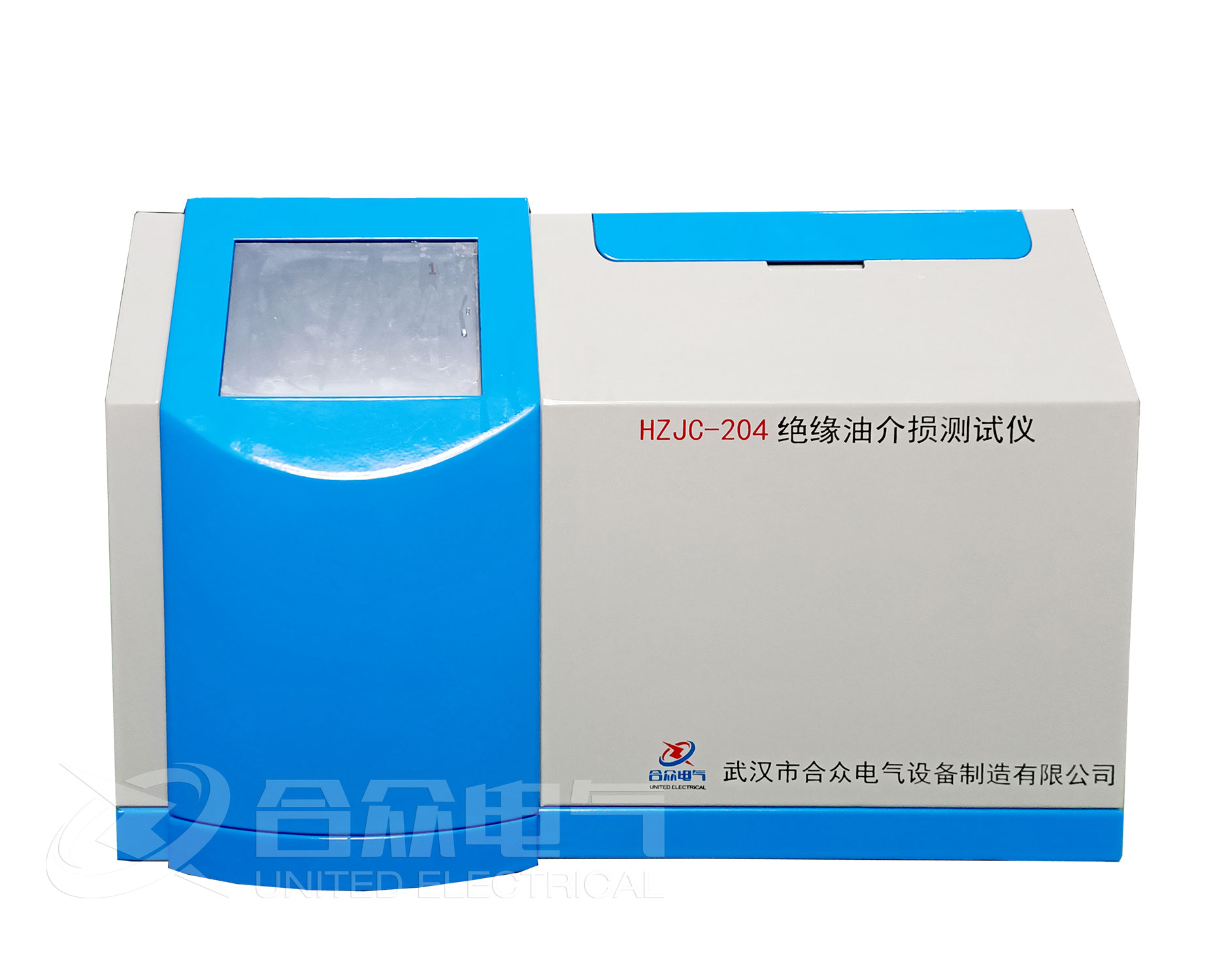

绝缘油介损测试仪主要功能特性说明

  绝缘油介损测试仪用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术，全部智能自动化测量

  绝缘油介损测试仪主要功能及特点

  (1)油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。

  (2)绝缘油介损测试仪采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。

  (3)内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使绝缘油介损测试仪精度在长时间使用后仍然得到保证。

  (4)完善的保护功能。当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息。当温度传感器失效或没有连接时，发出警告信息。

  在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止。

  (5)试验参数设置方便。温度设置范围40～120℃，交流电压设置范围200～2200V，直流电压设置范围0～500V。

  (6)绝缘油介损测试仪采用大屏幕TFT纯彩液晶触控显示器，显示清晰。只需简单设置，仪器即可自动进行测试。并自动存储和打印测试结果。

  (7)自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。

  (8)空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。

  (9)绝缘油介损测试仪采用RAM9平台为核心，测试精度高、速度快。
