变压器综合测试仪容量测试

  变压器综合测试仪是有容量测试的，和武汉合众电气专家来看下容量测试结果如下：

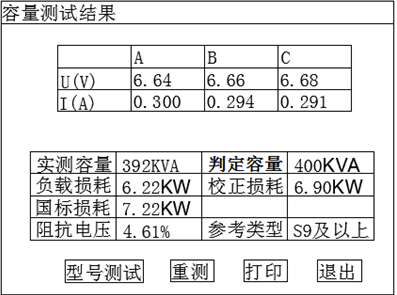

  图4 容量测试仪结果

  判定容量：把测得的变压器容量归档到国标规定的标准变压器的容量。

  实测容量：该项显示实际测量的变压器的容量。

  负载损耗：当前测试条件下实际测得的短路（负载）损耗。

  国标损耗：如测得容量归档，则显示所归档位的变压器国标短路（负载）损耗值。

  校正损耗：将测得的负载损耗校正到额定试验条件下所得到的短路（负载）损耗值。

  阻抗电压：当前试验条件下的被试变压器的阻抗电压。

  参考类型：测试变压的型号类型，只有国标10KV的变压器才会出现此测量结果

  在测试结果界面按重测按钮，则可重复一次测量。测试结果界面按打印按钮，则可把测试结果以及备注界面录入的信息打印输出，若判定的型号为“S9及以上”时结果界面会显示“型号测试”按钮可以进一步准确判断型号，之所以会出现“S9及以上”的结果是因为S9、S11和S13变压器的负载损耗相同，若需测试具体型号还需“型号测试”结果。

  以上是变压器综合测试仪容量测试，有需要可以联系客服。
