抗干扰异频介损测试仪工作原理及特点

  抗干扰异频介损测试仪为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为45Hz或55Hz，55Hz或65Hz，47.5或52.5HZ，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。

  抗干扰异频介损测试仪工作原理

  在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。

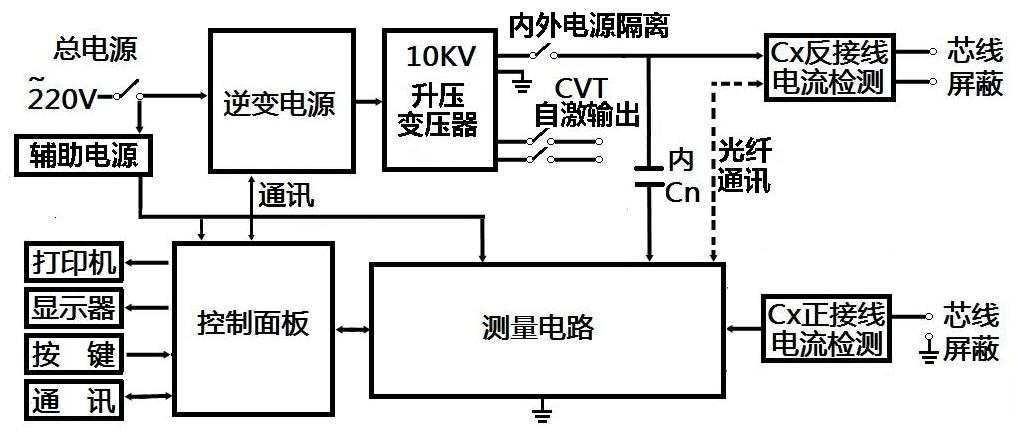

  抗干扰异频介损测试仪测量线路包括一标准回路(Cn)和一被试回路(Cx)，如图所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。

  抗干扰异频介损测试仪，内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。

  抗干扰异频介损测试仪特点：

  1、由于采用了变频技术能保证在强电场干扰下准确测量。

  2、本仪器采用中文菜单操作，微机自动完成全过程的测量。

  3、该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。

  4、抗干扰异频介损测试仪可用正、反接线方法测量不接地或直接接地的高压电器设备。同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。

  5、抗干扰异频介损测试仪内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施，试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。

  6、可测CVT式互感器。
