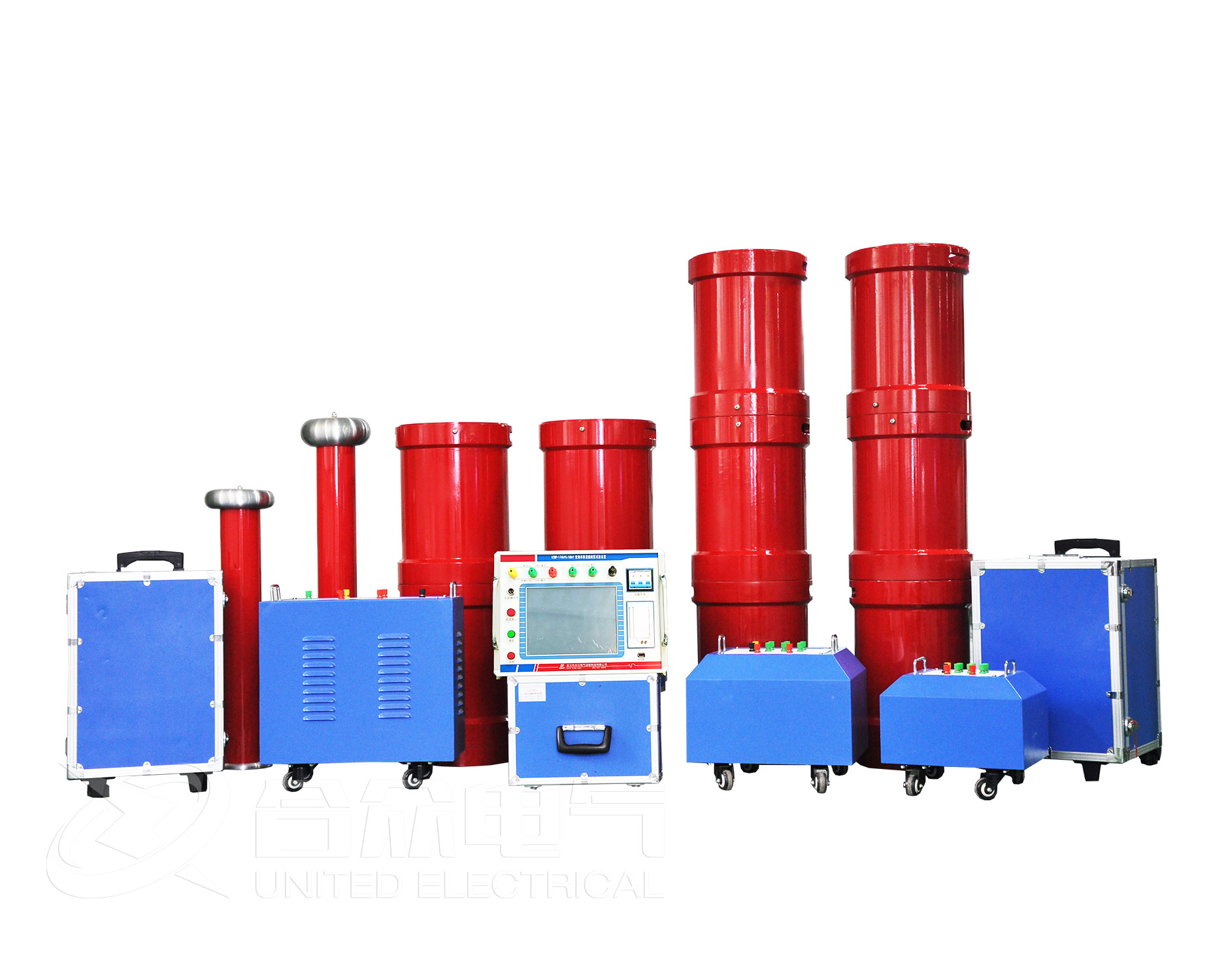

变频串联谐振耐压试验装置应用及使用注意

  多年的电力检测试验实践经验告诉我们，只有变频串联谐振耐压试验装置能满足大容量电力设备的绝缘性能预防性试验。由于大容量电力设备的电压等级高，需要的电容量大，一般的工频耐压试验装置已经无法满足大容量电力设备的耐压试验需求。而变频串联谐振由于它的电容容量大大减小，试验所需要的电源功率只有试验容量的1/Q(Q为品质因素)，因此使用变频串联谐振试验装置更容易升压到试验所需要的的电力等级，从而对试品进行有效的预防性试验。

  使用变频串联谐振耐压试验装置进行大容量电力设备的耐压试验更安全可靠。由于变频电源的保护功能强，稳定性好，试验装置有几种试验模式，可以全自动试验，自动调谐、自动升压，也可以全手动试验，手动调谐、升压，还可以半自动试验，自动调谐、手动升压或手动调谐、自动升压。因此在试验操作上更方便和安全。

  可防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

  使用变频串联谐振耐压试验装置不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

  为了保证变频串联谐振的安全试验，同时提高试验效率，还应注意以下几个方面：

  1、在使用变频串联谐振耐压装置的过程中，要注意避免存储和高温度，采用变频串联谐振耐压试验装置高湿、易燃、易爆、强磁场的环境。

  2、在维护保养使用变频串联谐振耐压试验装置时，应使用湿布和中性洗涤剂清洗串联谐振电压测试装置的外壳，不应使用磨料和溶剂。

  3、在运行前，必须检查使用变频串联谐振耐压试验装置是否完好无损，连接导线是否完好无损，保证电源输出，信号采样电缆安全连接，导电无阻。

  4、使用变频串联谐振耐压试验装置使用前还应确保连接准确，尤其是接地电路，必须安全接地;

  5、在使用变频串联谐振耐压试验装置的测试中，不允许突然断开电源，只有当使用变频串联谐振耐压试验装置在每次测试时从测试状态退出时，电源才能断开。
