高低压开关柜通电试验台输出使用方法

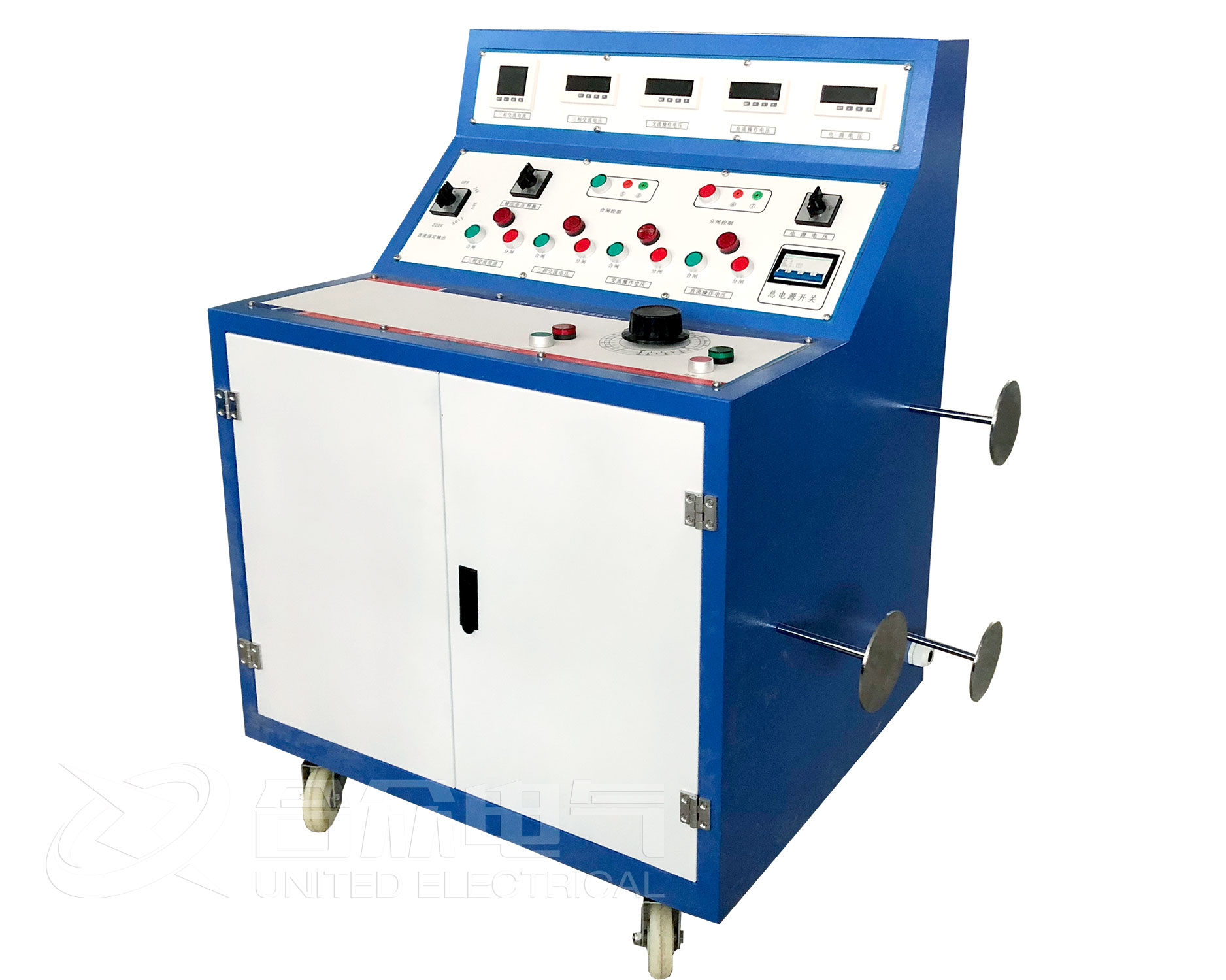

  高低压开关柜通电试验台又称高压开关柜通电试验台、低压开关柜通电试验台及高低压开关柜通电试验台，高低压开关柜通电试验台用于10kv开关柜耐压试验，高低压开关柜出厂前的各项通电试验。高低压开关柜通电试验台能提供一组或多组交、直流电源，高低压开关柜通电试验台便于对开关柜的检测，提高工作效率。

  高低压开关柜通电试验台电压电流输出方式使用操作方法：

  三相四线交流电压0-450V可调输出

  (1)将三相四线电源接入通电试验台，合上通电试验台面板上总电源开关，此时“电源电压”电压表指示电源电压，转换“电源电压”转换开关可观察电源电压平衡情况;将调压器手柄逆时针旋转至零位。

  (2)按一下“交流操作电压”单元的“合闸”按钮，指示灯红灯亮，该回路接通，再按一下下面板“输出调节”单元的“合闸”按钮，红灯亮，调压器受电，顺时针调节“输出调节”三相调压器手柄，同时观察“交流操作电压”的电压表，直至所需电压值;如果需要0-450V三相电压输出，将后接线板“三相0-380V输出”接线柱旁边空气开关合上。如需交流操作电压输出，则将后接线板“交流操作电压”接线柱旁空气开关合上，将后接线板“交流220V”接线柱旁空气开关合上，有0-220V交流电压输出。测试完成后，逆时针旋转三相调压器手柄至电压为零，分别按下“分闸”按钮，测试即告完成。

  三相四线交流电流0-10A 可调输出

  将三相四线电源接入通电试验台，合上通电试验台面板上总电源开关，此时“电源电压”电压表指示电源电压，转换“电源电压”转换开关可观察电源电压平衡情况;将调压器手柄逆时针旋转至零位。

  (1)按一下“三相交流电流”单元的“合闸”按钮，指示灯红灯亮，该回路接通，再按一下下面板“输出调节”单元的“合闸”按钮，红灯亮，调压器受电，顺时针调节“输出调节”三相调压器手柄，同时观察“三相交流电流”的电流表，直至所需电流值;旋转“三相交流电流”转换开关可分别读三相电流，意注转换开关在任何时候不应置于“0”位置;0-10A三相交流电流输出时，还要合上后接线板上“三相交流0-10A”接线柱旁边的空气开关。测试完成后，逆时针旋转三相调压器手柄至电压为零，分别按下“分闸”按钮;测试即告完成。

  高低压开关柜通电试验台直流0-260V 可调输出

  将三相四线电源接入通电试验台，合上通电试验台面板上总电源开关，此时“电源电压”电压表指示电源电压，转换“电源电压”转换开关可观察电源电压平衡情况;将调压器手柄逆时针旋转至零位。“

  (1)按一下“交流操作电压”单元的“合闸”按钮，指示灯红灯亮，该回路接通，再按一下下面板“输出调节”单元的“合闸”按钮，红灯亮，调压器受电，顺时针调节“输出调节”三相调压器手柄，同时观察“直流操作电压”的电压表，直至所需电压值。0-260V直流操作电压输出时，还要合上后接线板上“直流操作电压”接线柱旁边的空气开关。测试完成后，逆时针旋转三相调压器手柄至电压为零，分别按下“分闸”按钮;试即告完成。

  高低压开关柜通电试验台三相交流100V 固定输出

  (1)将三相四线电源接入通电试验台，合上通电试验台面板上总电源开关，此时“电源电压”电压表指示电源电压，转换“电源电压”转换开关可观察电源电压平衡情况;将调压器手柄逆时针旋转至零位。

  (2)按一下“三相交流电压”单元的“合闸”按钮，指示灯红灯亮，该回路接通，再按一下下面板“输出调节”单元的“合闸”按钮，红灯亮，同时观察“三相交流电压”的电压表指示为100V，转换“三相交流电压”转换开关，可读出三相间不同的线电压;100V三相电压输出时，将后接线板“100V固定输出”接线柱旁边空气开关合上。测试完成后，分别按下“分闸”按钮;测试即告完成。

  高低压开关柜通电试验台的以上四路输出，相互联锁，每次只能输出一路电源。

  直流定输出：12V、24V、36V、110V、220V

  (1)将三相四线电源接入高低压开关柜通电试验台，合上通电试验台面板上总电源开关，此时“电源电压”电压表指示电源电压，转换“电源电压”转换开关可观察电源电压平衡情况;将调压器手柄逆时针旋转至零位。“

  (2)按一下下面板“输出调节”单元的“合闸”按钮，红灯亮。

  (3)按照测试要求的电压，将“直流固定输出”转换开关转到指示不同电压的位置，即输出该数值的直流电压。合上后接线板上“直流固定输出”接线柱旁的空气开关，直流电压就输出了。在不使用时将档位转到位置以免疏忽时能保证安全。

  高低压开关柜通电试验台直接合上面板上总电源开关，再将后接线板上对应的空气开关和上，就可得到固定的三相380V和单相220V电源。
