变压器直流电阻测试目的方法及注意事项

  测试变压器直流电阻的目的：

  1、检查绕组接头的焊接质量和绕组有无匝间短路;

  2、有载(无载)分接开关的各个位置接触是否良好以及分接开关实际位置是否与指示位置相符;

  3、引出线有无断裂;

  4、对于三相电力变压器通过对试验结果计算其三相直流电阻不平衡率，来判别其是否符合设计或者相关标准

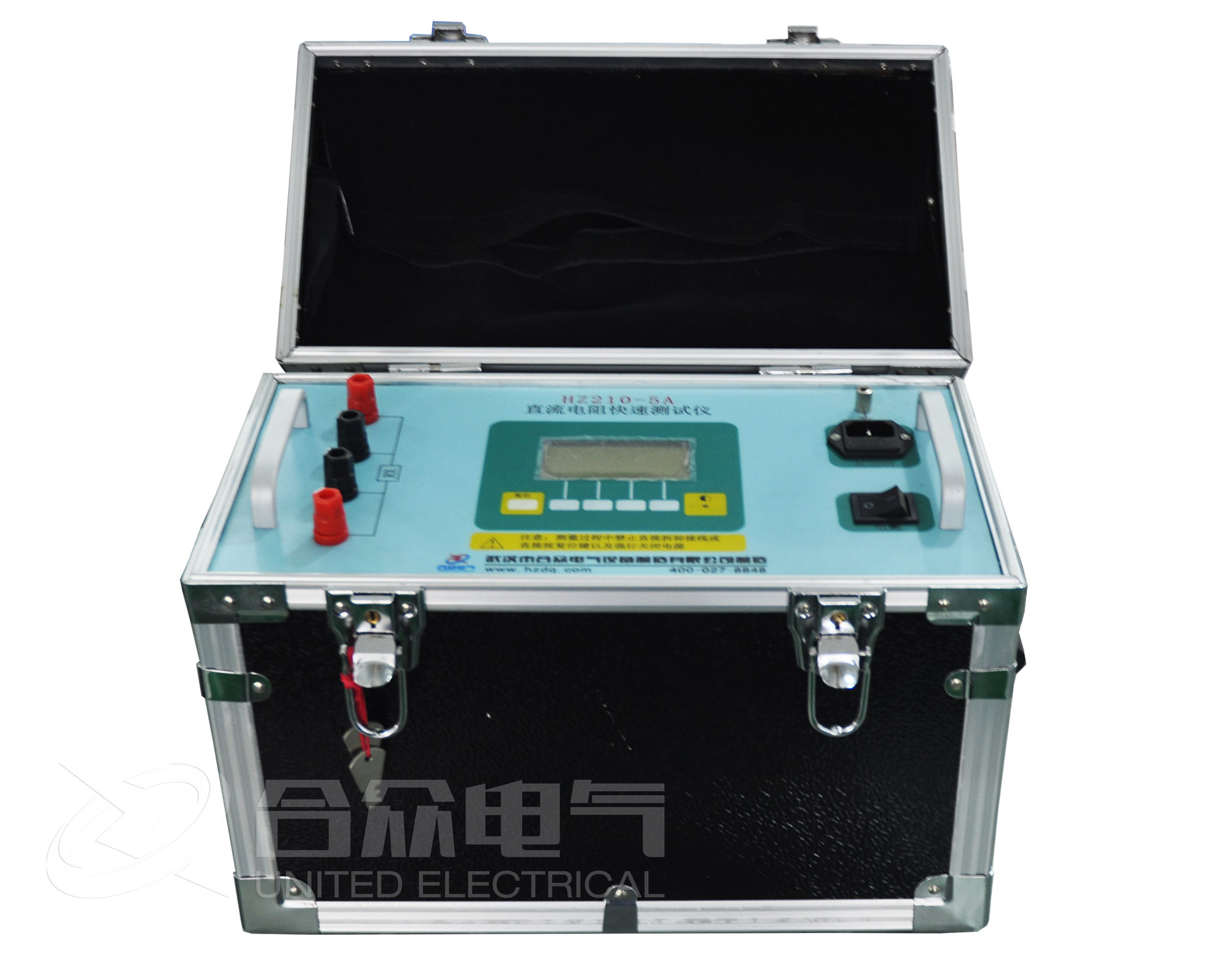

  变压器直流电阻测试仪测量变压器直流电阻的方法：

  测量直流电阻是变压器试验中的一个重要项目，通过测量直流电阻，可以检查出设备的导电回路有无接触不佳、焊接不佳、线圈故障及接线错误等缺陷。在中、小型变压器的实际测量中，大多采用直流电桥法，当被试线圈的电阻值在1欧以上的一般用单臂电桥测量，1欧以下的则用双臂电桥测量。在使用双臂电桥接线时，电桥的电位桩头要靠近被测电阻，电流桩头要接在电位桩头的上面。

  测量前，应先估计被测线圈的电阻值，将直流电阻测试仪的电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值=倍率数×测量臂电阻值。测量完毕，先开放检流计按钮，再放开电源开关。

  变压器直流电阻测试仪的注意事项，在测量过程中，除要严格遵守电气安全规程和设备试验规程外，还需要注意：

  1)在线圈温度稳定的情况下进行测量，要求变压器油箱上、下部的温度之差不超过3℃;

  2)由于变压器线圈存有电感，测量时的充电电流不太稳定，一定要在电流稳定后再计数，必要时需采取缩短充电时间的措施;

  3)尽量减少试验回路中的导线接触电阻，运行中的变压器分接头常受油膜等污物的影响使其接触不佳，一般需切换数次后再测量，以免造成判别错误;

  4)测量变压器低压侧时，所有人员应与高压侧保持适当安全距离;

  5)在测试过程中一定要将测试线夹子固定牢靠，其一大型变压器在测试时施加电流较大，如果接线不够牢靠，容易产生电弧;其二如果测试过程中夹子掉落极容易损坏仪器(高电压)。

  6)变压器直流电阻测试仪在运输、储存及工作中应避免强烈震动、阳光直射和磁场的影响，存放保管仪器时，应注意环境温度和湿度，应放在干燥、通风、无腐蚀气体的地方为宜，不得受潮、雨淋、暴晒，使用时轻拿、轻放。
