三倍频电源发生器现场试验接线方法

  在电力系统中，三倍频电源发生器主要是用于对电力变压器、电压互感器进行纵绝缘的倍频耐压试验，通过多倍频发生器的试验结果可以考量变压器、互感器内部绕组的绝缘情况，相比于主绝缘的试验目的是有所区分，所以，我们在测试互感器，变压器的感应耐压时，三倍频电源发生器的纵绝缘试验结果不能代表主绝缘试验的结果。

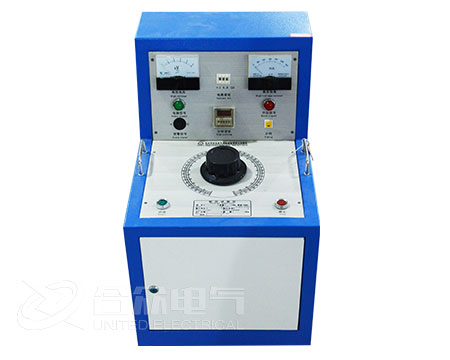

  三倍频电源发生器有分体和一体两种类型，当设计容量大于15KVA时，三倍频电源发生器进行外置，减轻单个体积重量和便携性，互感器的感应耐压为例说一下试验方法，首先将电压互感器的高压尾接地，然后将二次端的尾端也接地，将三倍频发生器的输出线接入电压互感器的二次绕组(1a，1n)，通过调节输出电压即可实现倍频耐压的测量，倍频耐压取出厂试验的80%;您也可以参考其他的相关标准，相比多倍频(200Hz)发生器试验方法完全相同，不同的是多倍频采用的是电子调频，简单，轻便。

  三倍频电源发生器测量纵绝缘的方法，根据互感器、变压器内部结构原理，在额定频率和额定电压下，铁芯接近饱和状态，若果采用用工频(50Hz)的电源在被试变压器绕组两端施加大于额定电压的试验电压，会使互感器的励磁电流会急剧变大，引起磁回路发生过热和噪声及振动现象，严重时可以影响绕组的移位、变形等，但为了实施测试的目的，可以通过改变输入频率，达到大于额定电压的试验电压，又不使铁芯饱和的试验要求，那么，多倍频发生器或者是三倍频发生器都可以满足这种测试需求。

  三倍频电源发生器接线注意事项：

  无论是三倍频电源发生器还是多倍频发生器在试验时，一定要将地线接好，并保证节点连接良好，否则在试验的过程中容易产生浮点电压，波形不稳定等其他因素，有可能危害到您的安全和影响三倍频电源发生器的正常工况。
