执行标准：DL/T840-2003

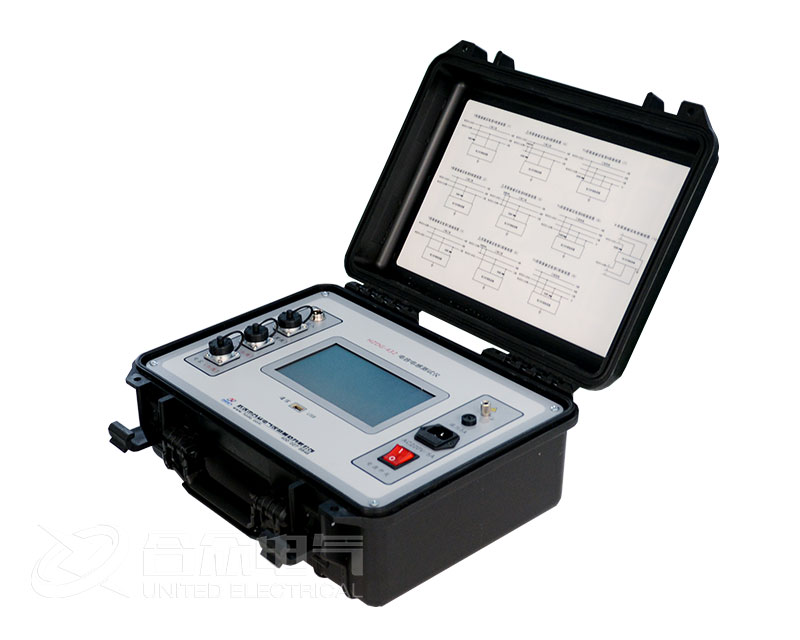

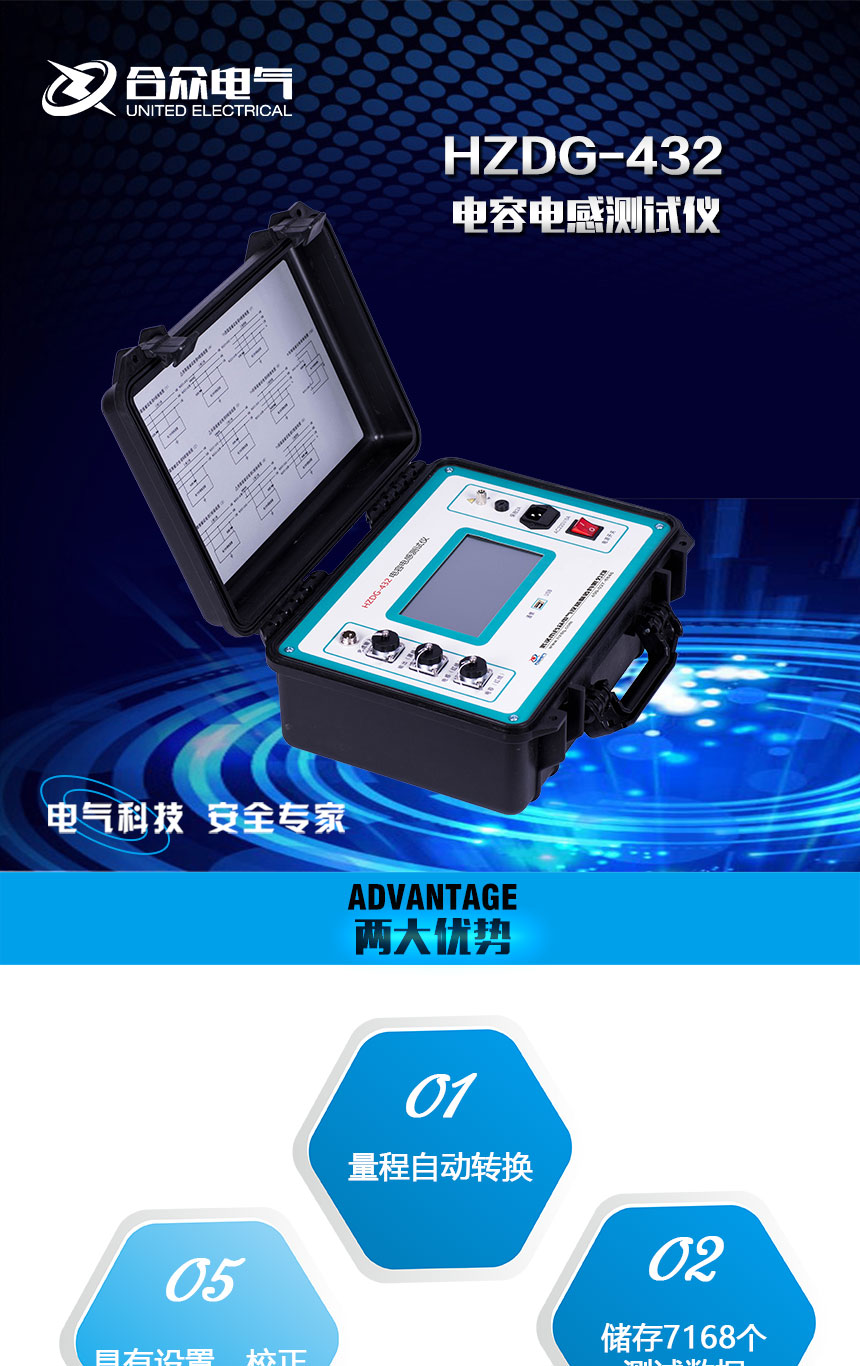

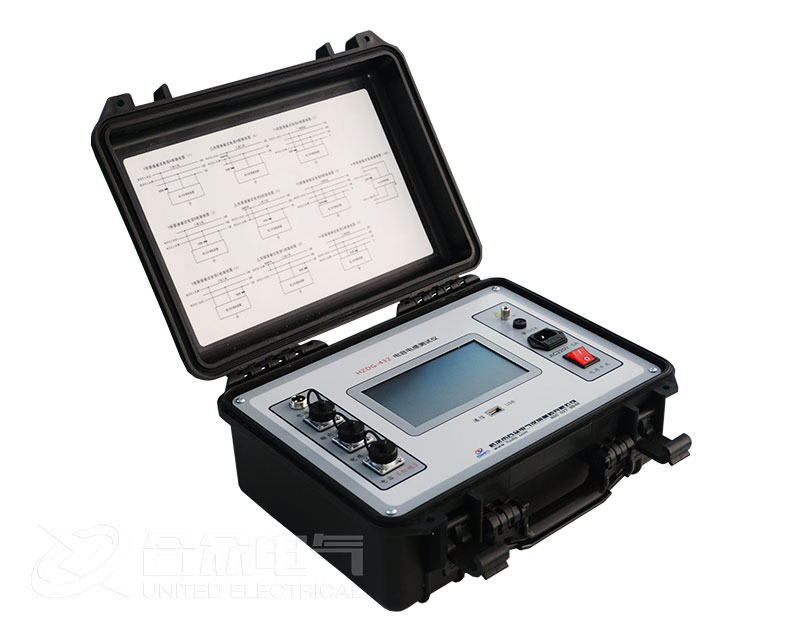

HZDG-432全自动电容电感测试仪，是在无功补偿专家的指导下，针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：

1、现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；

2、电容表输出电压低而导致故障检出率低。

3、全自动电容电感测试仪具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。

全自动电容电感测试仪采用新一代高速混合微处理器，高度集成化，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。试验结束后自动计算每相电容器容量和其它参数，极易判别电容器的品质变化及器件间连接导体故障。同时本仪器还带有数据存储和USB通信功能，无需现场抄写数据，确保测量数据完整。

产品别名：电力电容测试仪、电力电容器测试仪、电容电桥测试仪、全自动电容量测试仪、电容电感测试仪、全自动电容电感测试仪、不拆线电容电感测试仪。

二、性能特点：

1. 不拆线测试：仪器配备大电流高精度电流钳，现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。

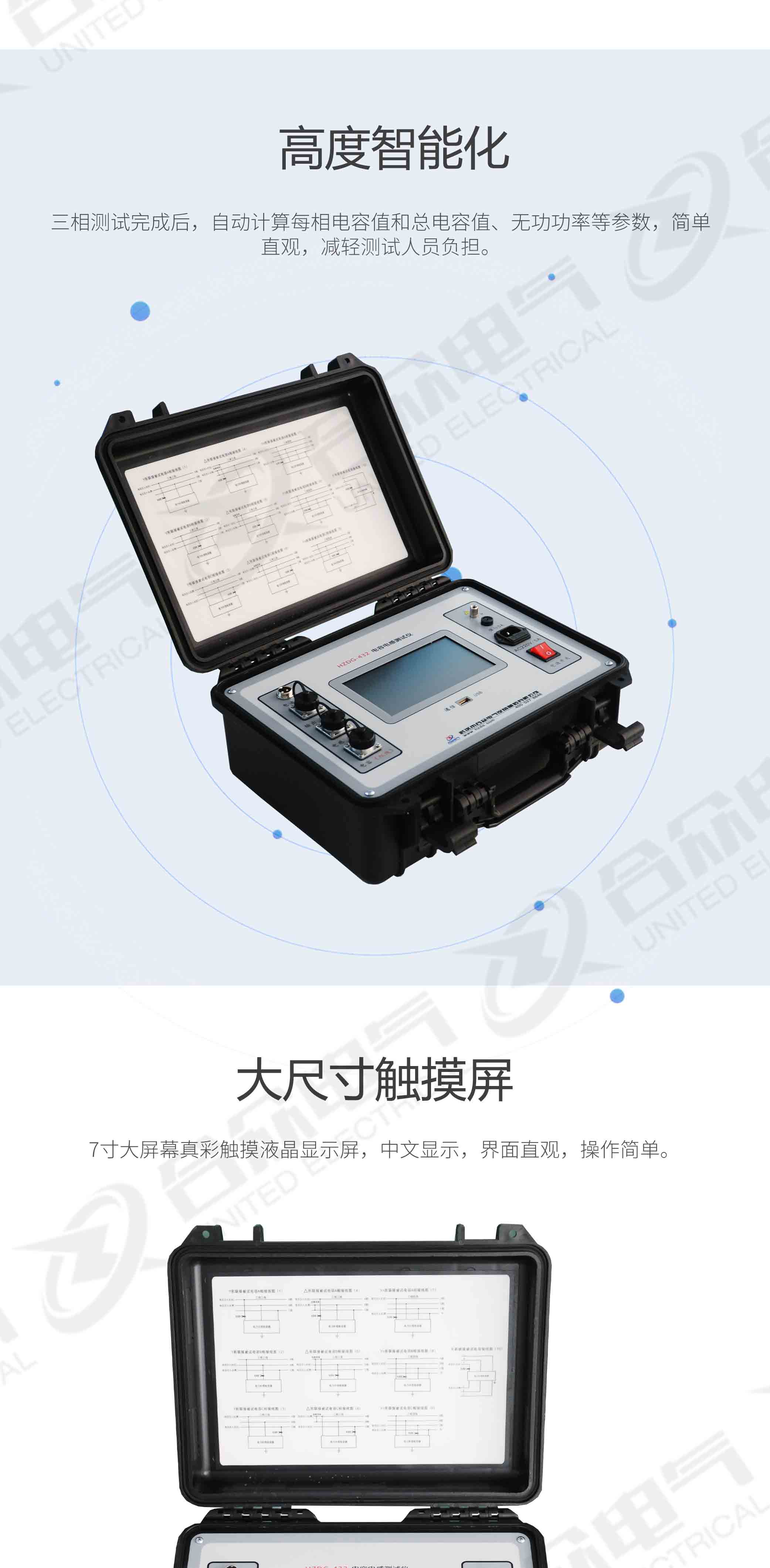

2. 高度智能化：三相测试完成后，自动计算每相电容值和总电容值、无功功率等参数，简单直观，减轻测试人员负担。

3. 四端测量：采用四端测量技术，测量精确，测试重复性好。

4. 自动补偿：电流自动分段补偿，电流全量程线性化，提高仪器测量精度。

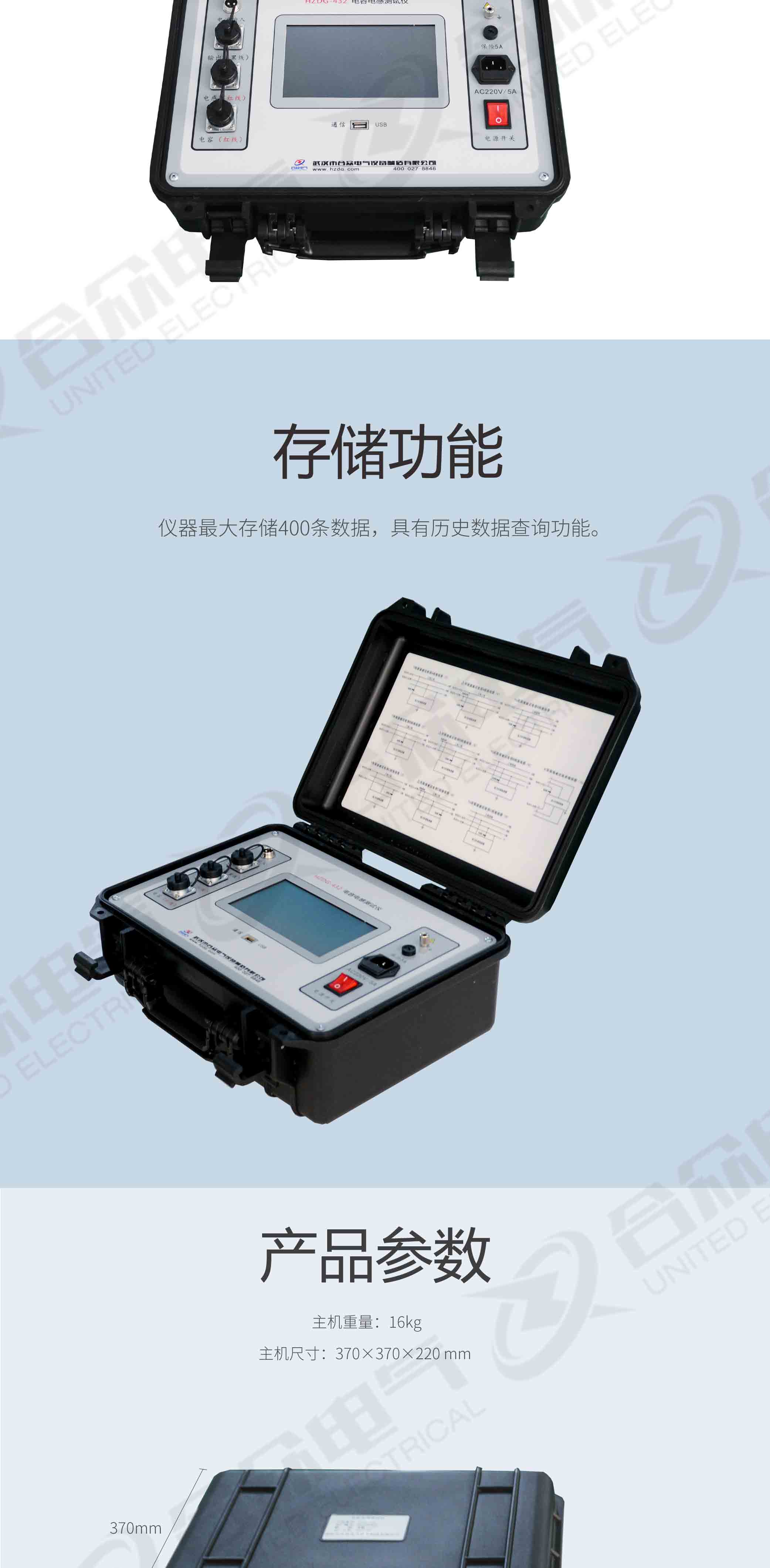

5. 存储功能：仪器最大存储400条数据，具有历史数据查询功能。

6. USB通信：USB通信功能，配合PC机软件，实现数据分析、保存、打印并生成完备测试报告，便于数据集中管理。

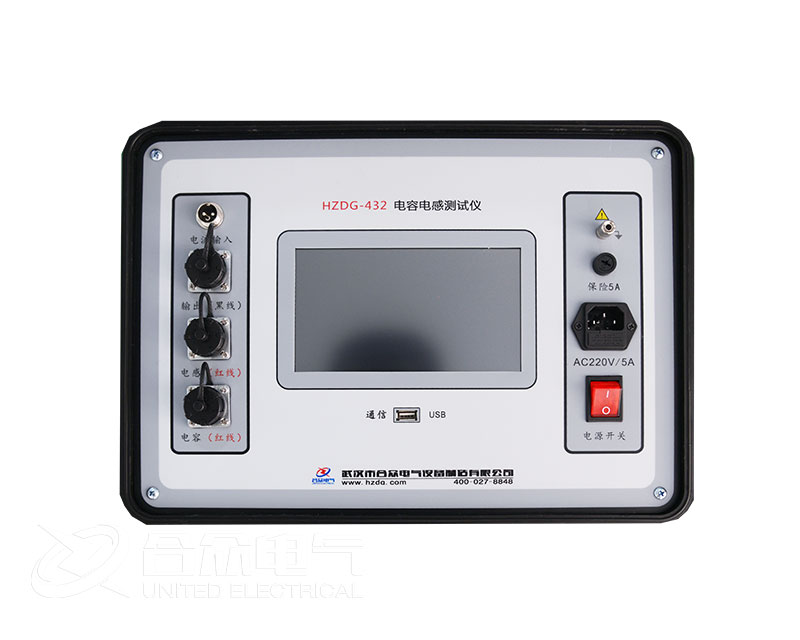

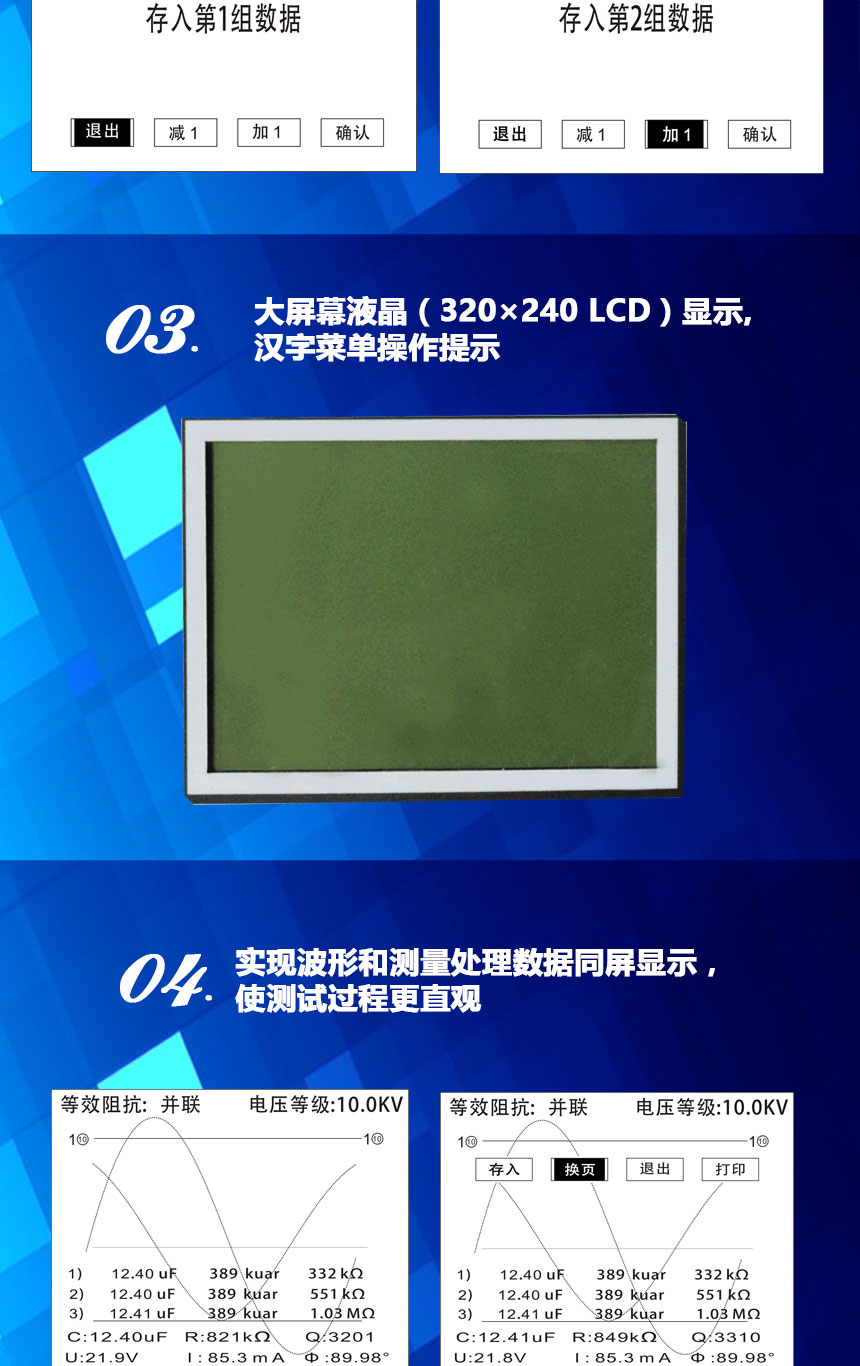

7. 大尺寸触摸屏：7寸大屏幕真彩触摸液晶显示屏，中文显示，界面直观，操作简单。

1.电容测量范围及准确度

电容量测量范围：0.1uF～3300uF

准确度：±（读数×1%+0.005uF）

分辨率：0.001uF

2.电感测量范围及准确度

电感量测量范围：100μH～50H

准确度：±读数×2%

3.供电和试验电源

仪器供电电源：交流220V±10%，50Hz

输出电压(开路)：

交流23V±10%，50Hz（电容）

交流3V±20%，50Hz（电感）

最大输出电流：20A

输出短路保护：自动

4.工作条件、外形尺寸和仪器重量

环境温度：-10℃～+40℃ 相对湿度：≤90%

主机体积：333×280×130mm（长×宽×高） 质量:4.3kg

附件箱体积：340×260×135mm（长×宽×高） 质量：3.6kg
