变压器铁芯接地电流测试仪怎么开始测试
变压器铁芯接地电流测试仪是用来检测变压器接地是否良好的必备工具之一,下面和武汉合众电气来看下变压器铁芯接地电流测试仪怎么开始测试。

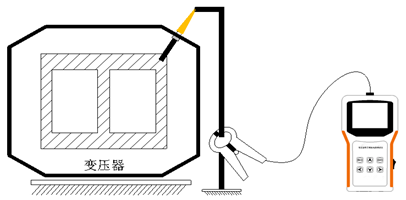

1、变压器铁芯接地电流试验接线图(推荐使用)。

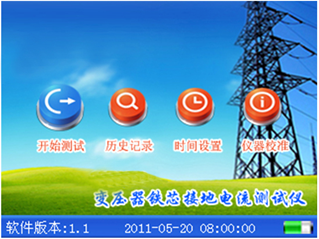

2、当仪器按要求接好测试线,打开电源开关,液晶显示主界面,如下图所示:
3、开始测试

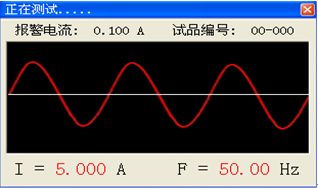

在主界面下,按<←>、<→>,选择 开始测试 功能按钮后,按<确定>键进入正在测试…界面,液晶显示如下图所示:
在正在测试…界面,按<←>、<→>键选择修改选项,按<↑>、<↓>键修改某位数据;按<确定>键,保存当前数据及波形;按<返回>键,返回主界面。
其中:报警电流-是指超越上限报警的电流值,范围0~9.999A。
试品编号-是指用于区分不同被测试品的编号,以便于在历史记录中查询和技术管理。
I=xxx.xA-是指被测变压器铁芯接地的泄漏电流。
F=xxx.xHz-是指被测变压器铁芯接地电流的频率。
注意:仪器具有自动放大波形的功能,因此不能根据波形幅值判断数据大小。。
以上是变压器铁芯接地电流测试仪,还有其他变压器接地测试仪配套使用,更多可咨询我们客服。
1、变压器铁芯接地电流试验接线图(推荐使用)。
在主界面下,按<←>、<→>,选择 开始测试 功能按钮后,按<确定>键进入正在测试…界面,液晶显示如下图所示:
其中:报警电流-是指超越上限报警的电流值,范围0~9.999A。
试品编号-是指用于区分不同被测试品的编号,以便于在历史记录中查询和技术管理。
I=xxx.xA-是指被测变压器铁芯接地的泄漏电流。
F=xxx.xHz-是指被测变压器铁芯接地电流的频率。
注意:仪器具有自动放大波形的功能,因此不能根据波形幅值判断数据大小。。
以上是变压器铁芯接地电流测试仪,还有其他变压器接地测试仪配套使用,更多可咨询我们客服。
